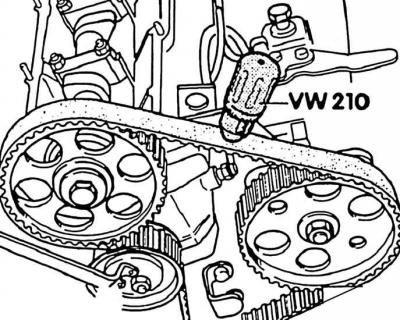

A vezérműszíj feszességének beállítása
A feszültség ellenőrzése
1. Távolítsa el a felső vezérműszíj fedelét.
2. Lazítsa meg a rugót a VW 210 vezérlőkészülék fogantyújának elfordításával.
3. Szerelje be a tesztert a vezérműtengely meghajtó fogaskereke és a nagynyomású üzemanyag-szivattyú fogaskereke közé úgy, hogy a fogazott szíj áthaladjon a csúszka és a teszter mérőszondája között.
4. Mérje meg és emlékezzen a vezérműszíj feszességének értékére.
5. Fordítsa el a főtengelyt egy fordulattal, és ismételje meg a mérést.
6. Számítsa ki két mérés átlagértékét, és hasonlítsa össze a kívánt értékkel. Szükséges érték: skála leolvasása 12...13.
7. Ha szükséges, állítsa be a vezérműszíj feszességét a kívánt értékre.
Beállítás
1. Szerelje be a vezérlőkészüléket.
2. Feszítse meg a vezérlőberendezés rugóját a fogantyú elfordításával, amíg a skála értéke 12...13 nem lesz. A mérőszonda oldalán egy acél nyelv található, amely túlnyúlik a vezérlőkészüléken. A nyelv vízszintes fehér csíkkal rendelkezik. Ennek a vízszintes sávnak egybe kell esnie a vezérlőeszköz szélével. Ha nem, állítsa be a vezérműszíj feszességét.
3. Lazítsa meg a feszítőgörgő rögzítő anyáját.
4. Forgassa el a feszítőgörgőt egy villáskulccsal (például MATRA-V159 vagy HAZET 2587) hogy az acélnyelven lévő fehér vízszintes csík egybeessen a készüléktest szélével.
5. Húzza meg a feszítőgörgő anyáját 45 Nm nyomatékkal.
6. Fordítsa el a főtengelyt egy fordulattal a forgásirányba, és ismételje meg a mérést, szükség esetén állítson be.
7. Ellenőrizze a nagynyomású üzemanyag-szivattyú indítását (lásd alpont 2.17.7.6).
Figyelmeztetés! Ha nincs kéznél beállító és vezérlőszerszám (külföldön, baleset), a fogasszíjat rögtönzött eszközökkel megfeszítheti. Húzza meg a fogasszíjat úgy, hogy amikor hüvelyk- és mutatóujjával megcsavarja, nehezen csavarodik el 90°-kal. Ezt követően azonnal ellenőrizze a fogasszíj feszességét egy vezérlőkészülékkel. Ellenőrzés előtt kerülje a magas motorfordulatszámot.
