1. Helyezze a gépet állványokra.
2. Távolítsa el a motortér alsó fedelét.
3. Vegye le az autót a lelátóról.
4. Távolítsa el az ékszíjat.

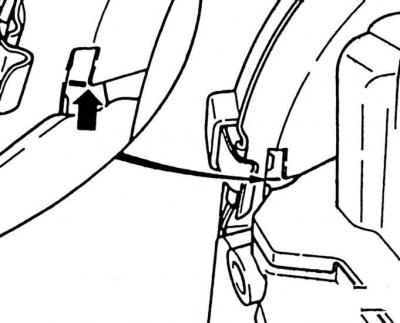

5. Állítsa a főtengelyt TDC állásba az első hengernél. Forgassa el a főtengelyt az óramutató járásával megegyező irányba.

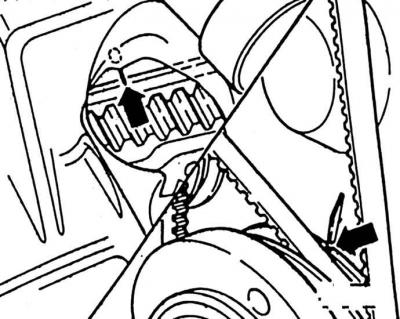

6. A főtengely TDC-n van, ha a vezérműtengely fogaskerekes jelölése megegyezik a hátsó fogasszíj-burkolaton lévő jelzéssel.
7. Ugyanakkor a lendkeréken vagy a tengelykapcsoló tárcsán lévő jelölésnek meg kell egyeznie a TDC jelzéssel. Az ábrán mindkét megfelelő jelölés látható a rezgéscsillapítón és a fogasszíjvédőn. Ezeket a jeleket az eltávolított motor TDC-jének beállítására használják.
8. Távolítsa el a felső fogasszíj fedelét. Filctollal vagy zsírceruzával jelöljön meg egy nyilat az övön a mozgás irányába. A motor elölről nézve az óramutató járásával megegyezően jobbra forog.
9. Lazítsa meg a fogasszíjat (cm. alpont 2.5.1.3).
10. Csavarja le a rezgéscsillapítót a főtengely vezérműszíj fogaskerekéről 4 db M8 csavar kicsavarásával.
11. Távolítsa el a fogasszíjat.
Figyelem! A fogasszíjon nem lehetnek vágások. A vágott fogasszíjat mindig ki kell cserélni, mert működés közben eltörhet, ami súlyos motorkárosodáshoz vezethet.
12. Lehetőleg ne változtassa meg a fogasszíj fogaskerekek helyzetét.
Telepítés
Figyelem! Ha régi fogasszíjat kell beszerelni, ügyeljen a haladási irányra. A fogasszíj ellenkező irányú felszerelése eltörhet és a motor károsodását okozhatja!
1. Szerelje fel a fogasszíjat a főtengely fogaskerekére, a feszítőgörgőre és a vízszivattyúra.
2. Csavarja be a rezgéscsillapítót 4 csavarral 20 Nm nyomatékra.
3. Csavarja fel az alsó fogasszíj fedelét. Ha nem, akkor forgassa el a vezérműtengelyt, amíg a vezérműtengely meghajtó fogaskerekén lévő jel egy vonalba nem kerül a hengerfejfedél tömítésének felső szélével.
Figyelem! Ha a vezérműtengely a fogasszíj eltávolításával forog, akkor egyetlen dugattyú sem lehet TDC-n. Ellenkező esetben a dugattyúk vagy szelepek súlyos károsodását okozhatják.
Figyelem! Ha el kell forgatni a vezérműtengelyt, először állítsa az összes dugattyút azonos magasságba. Ehhez tegyen egy krétajelet a főtengely-tárcsa tetejére (előfeltétel: főtengely TDC állásban 1 hengerhez), majd forgassa el a főtengely szíjtárcsát 1/4 fordulattal (90°) balra vagy jobbra, a krétajeltől vezérelve.
4. Ellenőrizze a főtengely helyzetét a TDC-nél az 1. hengernél. A TDC jelzésnek láthatónak kell lennie a tengelykapcsoló házának ellenőrző furatában (0) a lendkeréken, pontosan a szerelési él mellett állva.
5. Ha a fogasszíjat egy eltávolított motorra kell felszerelni, akkor a szíjtárcsán lévő bevágásnak meg kell egyeznie a hengerfejburkolaton lévő beállítási jellel. Ebben az esetben a főtengely 1 hengernél TDC állásban van.
6. Helyezze fel a fogasszíjat.
Figyelem! Fogasszíj beszerelésekor ne változtassa meg a vezérműtengely és a főtengely helyzetét. Ellenkező esetben a motor súlyosan megsérülhet, vagy nem fejti ki teljes teljesítményét. A fogasszíj megfeszítése után ismét ellenőrizze a vezérműtengely és a főtengely helyzetét. Ez azt jelenti: ha a vezérműtengely fogaskerekén lévő jelölés egybeesik a hengerfejfedél tömítésének felső élével, akkor a lendkeréken lévő TDC jelzésnek egybe kell egyeznie a megfelelő jelzéssel. Ellenkező esetben ismételje meg a vezérműtengely meghajtó fogaskerekének és a főtengely fogaskerekének beállítását.
7. Húzza fel a fogasszíjat.
8. Forgassa el a főtengelyt 2 fordulattal a forgásirányba, és ellenőrizze újra a beállítást és a feszességet.
9. Szerelje fel a felső fogasszíj fedelét.
10. Csavarja fel az ékszíjfeszítőt.
11. Szerelje be és húzza meg az ékszíjat.
12. Szerelje be a motor sárvédőjét.
13. Olyan javításoknál, amelyeknél a fogasszíjat csak a vezérműtengely fogaskerekéről kell eltávolítani, állítsa be a fogasszíjat az alábbiak szerint:
- állítsa a főtengelyt TDC állásba 1 hengerhez;
- lazítsa meg és távolítsa el a fogasszíjat a vezérműtengely fogaskerekéről;
- helyezze fel és húzza meg a fogasszíjat;
- Javítás közben ne változtassa meg a vezérműtengely és a főtengely helyzetét.
