2. A motor függőleges beszerelése után vegye le a vezérműszíjat (lásd az 5. szakaszt).
3. Szerelje le a hengerfejet (lásd a 7. szakaszt).
4. Lazítsa meg a rögzítőcsavarokat, és vegye le a generátort és a vízszivattyút.
5. Jelölje meg a tengelykapcsoló nyomólapjának helyzetét a lendkerékhez képest. csavarja ki a csavarokat és vegye le a nyomólap-egységet, ügyelve arra, hogy a meghajtott tengelykapcsoló-tárcsa ne essen ki.
6. A lendkeréken van egy jelölés, amely jelzi a helyzetét a forgattyústengely végén található tartóperemhez képest. Csavarja ki és távolítsa el a lendkerék rögzítőcsavarjait, a lendkerék gyűrű fogaiba helyezett csavarhúzóval rögzítve a lendkereket a forgás ellen.

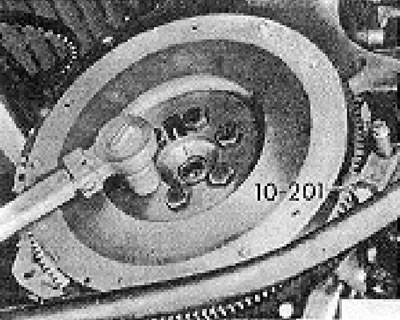

1.16. ábra: A lendkerék csavarjainak eltávolítása. Kérjük, vegye figyelembe a speciális táblát. a tányérkerék elfordulásának megakadályozása (10-201 számú szerszám).
7. Távolítsa el a főtengely-szíjtárcsát rögzítő csavart. A főtengely elfordulásának megakadályozása érdekében ideiglenesen csavarjon bele 2 lendkerékcsavart, és helyezzen be egy fémrudat közéjük a főtengely rögzítéséhez.
8. Csavarja ki a csavarokat és vegye le az olajszivattyút. Dobja ki a régi szivattyútömítést, mivel annak láthatónak kell lennie az újon az összeszerelés során. Távolítsa el az olajnívópálca csövét.
9. Lazítsa meg a csavarokat és vegye le a motortartó konzolokat.
10. Fordítsa oldalra a motort, és vegye ki az olajteknőt (lásd a 8. szakaszt). Távolítsa el a régi tömítéseket és szelepeket.
11. Csavarja ki a csavarokat és vegye le az olajbeszívó csövet, miután először visszahajlította a rögzítőlemez füleit.
12. Dugattyúk/hajtórudak eltávolítása (lásd a 9. szakaszt).
13. Így forgasd meg a motort. úgy, hogy a hengerblokk felső felületén nyugodjon.
14. A fő csapágyfedelek 1-től 5-ig vannak számozva (a vezérműszíjtól kezdve). A kupakokon lévő számok az olajszűrő oldaláról nézve láthatók.

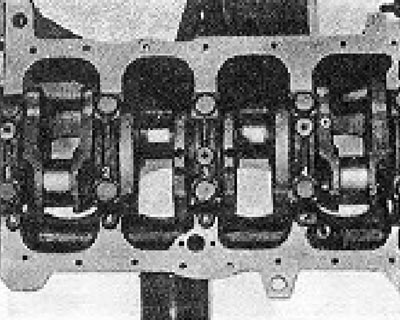

1.17. ábra: Számok a fő csapágyfedeleken.
15. Csavarja ki és vegye ki a fő fedél csavarjait. Távolítsa el a fedőket. Ha nem mozdulnak el, egy kalapáccsal és egy műanyag vagy réz ütőpálcával finoman megütögetheted őket. Ne ütögesse oldalra a fedeleket, mivel üreges csapokon állnak. Ha nem cseréli ki a csapágycsészéket, akkor azokat az eredeti sapkáikban kell hagyni.
16. Óvatosan húzza ki a főtengelyt a forgattyúházból, ügyelve arra, hogy a felső csapágycsészék, amelyek esetleg a főtengely-csapágyakhoz tapadhatnak, ne essenek le. mert ebben az esetben könnyen összekeverhetők.
17. A hengerfej a következő szakaszban leírtak szerint szétszerelhető és rendbe tehető.
18. A motor szétszerelése után folytassa az ellenőrzését és a szervizelését.
