Vezérműszíj — kiszerelés és beszerelés (VW Lt 28)

1. Vegye le a motorháztetőt (lásd az előző szakaszt).

2. Távolítsa el a hűtőrendszer tágulási tartályát rögzítő csavarokat, és mozgassa oldalra.

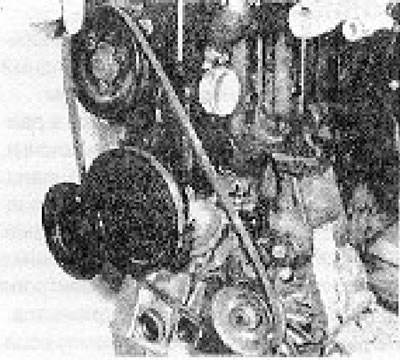

3. Lazítsa meg a generátor rögzítőcsavarjait és az állítórudat, fordítsa a generátort a motor felé, és vegye le a hajtószíjat a szíjtárcsákról (lásd a fotót).

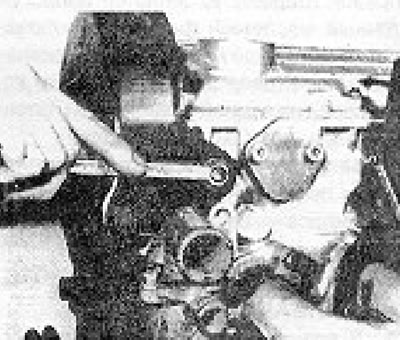

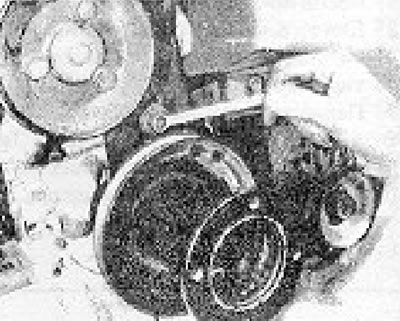

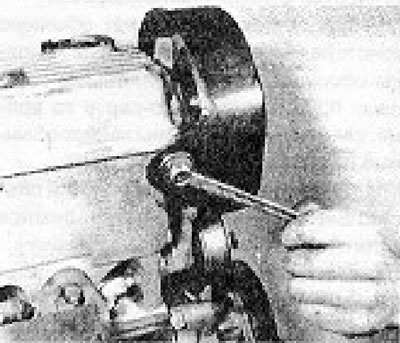

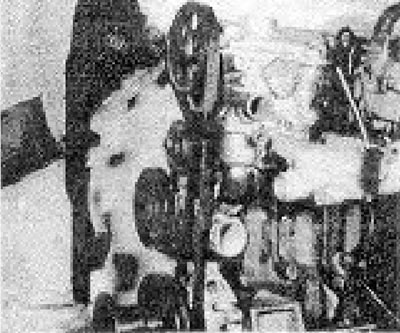

4. Lazítsa meg a csavarokat és vegye le a vezérműszíj burkolatát (lásd a fotókat).











5. Lazítsa meg a csavarokat, és vegye le a ventilátor járókerekét a főtengely-szíjtárcsa elülső felületén lévő karimáról.

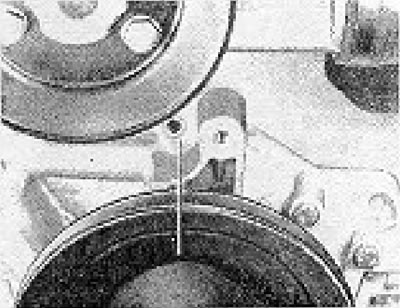

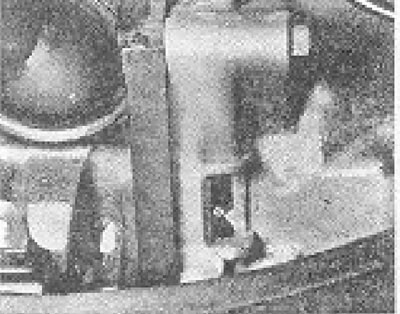

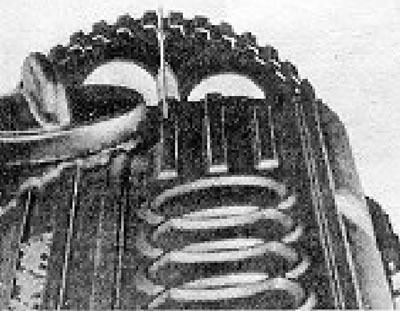

6. Forgassa el a főtengelyt a főtengely-szíjtárcsa csavarjára helyezett kulccsal, vagy úgy, hogy két csavart hagy a szíjtárcsa elülső peremén lévő furatokban, és egy hosszú karral forgatja a szíjtárcsát, amíg a vezérműtengely-lánckerék hátsó felületén lévő jelölés egy vonalba nem kerül a vezérműtengely-fedél mutatójával, és a lendkerék FHP-jelölése egy vonalba nem kerül a tengelykapcsoló házán lévő kiemelkedéssel (a "0" közepe egy vonalba kerül a mutatóval). Ha ezt a műveletet a járműből leszerelt motoron végzi, alternatív FHP-jelöléseket kell használni (bevágás a főtengely-szíjtárcsán és egy jelző az olajszivattyún).








7. Lazítsa meg a rögzítőcsavart, amely a vezérműszíj-feszítő közepén található nagy hatszögletű excenter fején lévő eltolt furatba van csavarozva.

8. Forgassa el az excentert, hogy a szíj feszült legyen.

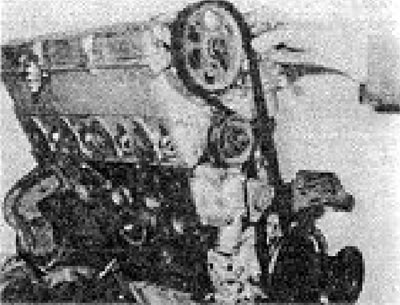

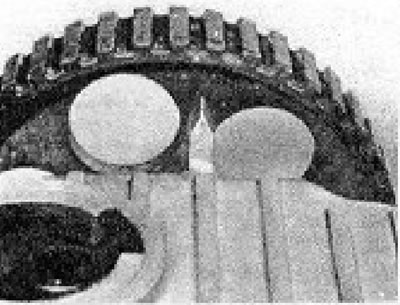

9. Távolítsa el az ékszíjat a vezérműtengely-lánckerekekkel együtt, majd húzza ki a feszítőgörgő hornyából, és vegye le a főtengely-lánckerekről. Ha nem cseréli ki az övet, jelölje meg rajta a mozgás irányát (lásd a fotót).



10. Ne forgassa a főtengelyt vagy a vezérműtengelyt leszerelt vezérműszíjjal, mert ez a szelepek dugattyúkhoz való ütközését és azok károsodását okozhatja.

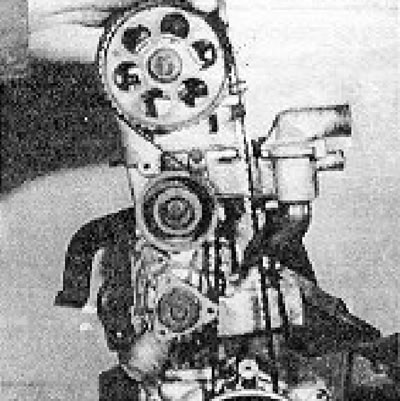

11. Az övet fordított sorrendben kell felszerelni. Először ellenőrizd, hogy a vezérműtengely lánckerékének és a lendkeréknek a jelölése nem mozdult-e el a megadott helyzetéből (lásd a fotót).

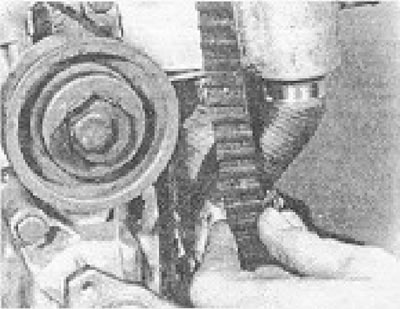

12. A szíj felszerelése után feszítse meg a feszítőgörgő excenterének az óramutató járásával ellentétes irányú elforgatásával úgy, hogy a szíjat a hüvelykujja és a mutatóujja között a leghosszabb szakaszának közepén megfogva legfeljebb 90°-kal el lehessen forgatni (lásd a fotókat).





13. Húzza meg az excenteres rögzítőcsavart, és szerelje fel az ékszíjburkolatot.
