Hengerfej — eltávolítás és beszerelés (VW Lt 28)

1. Vegye le a motorháztetőt (lásd a 4. szakaszt) és légtisztító (lásd a 3. fejezetet). Ha a motor kipufogógáz-utóégető rendszerrel van felszerelve (kezdve a motor szám CH 032 935), válasszuk le a rendszertömlőt a levegőbeömlő csőről.

2. Engedje le a hűtőfolyadékot (lásd a 2. fejezetet).

3. Válassza le a negatív kábelt az akkumulátorról (az akkumulátor a bal oldali ülés mögött található).

4. Távolítsa el a vezérműtengely-burkolatot.

5. Szerelje le a vezérműszíjat (lásd az 5. szakaszt).

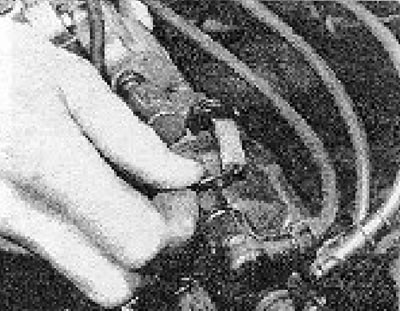

6. Válasszuk le a gyújtótekercs és az elosztó között futó alacsony feszültségű vezetéket (lásd a fotót).

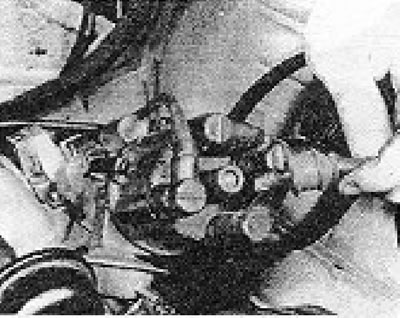

7. Válasszuk le a gyújtótekercs és az elosztófedél közepe között futó nagyfeszültségű vezetéket (lásd a fotót).

Az információ ezen az erőforráson található: VWMANUAL.ru





8. Válasszuk le a vezetéket az olajnyomás-kapcsolóról, amely a hengerfej hátsó felületébe van csavarozva.

9. Válassza le a vezetéket a hűtőrendszer hőkapcsolójáról, amely a hengerfej hátsó felületén található könyökcsatlakozóba van csavarozva.

10. Távolítsa el a víztömlőt a térdről.

11. Válasszuk le a fékrásegítő vákuumtömlőjét a szívócsonokról.

12. Válassza le az üzemanyag-ellátó tömlőt a karburátorról, és dugja be.

13. Válasszuk le a gázpedál kábelét a karburátorról.

14. Válassza le a vezetékeket az automata fojtószelepről és a karburátoron található levegőelzáró mágnesszelepről. Néhány nagyon korai modell fojtószelep-szabályozóval van felszerelve, amely a műszerfalon található megfelelő figyelmeztető lámpával együtt működik. Ebben az esetben le kell választani a fojtószelep kábelét a karburátor karjáról.

15. Csavarja le az anyákat, és válassza le a kipufogó leömlőcsövet a kipufogócsonkról.

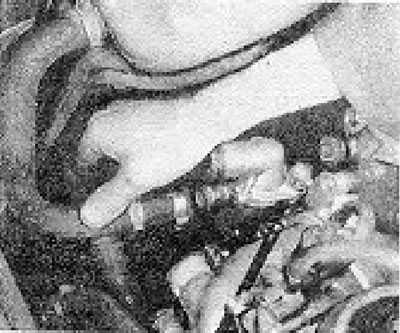

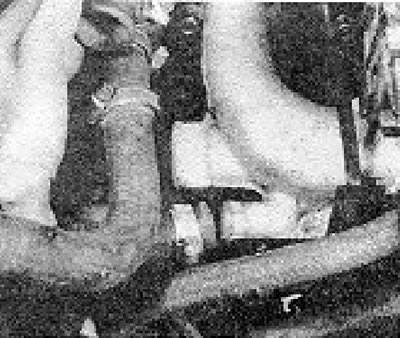

16. Válassza le a víztömlőket a termosztát házáról. Válasszuk le a szívócsonk elejéhez vezető tömlőket (lásd a fotókat).

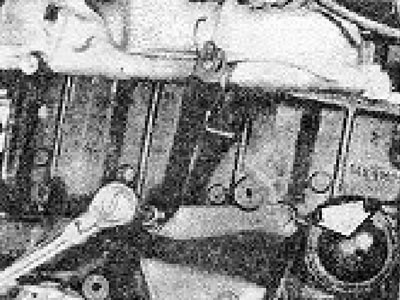

17. Válasszuk le a szívócsonk állványát és a forgattyúház szellőzőtömlőjét (lásd a fotót).



18. Lazítsa meg és távolítsa el a hengerfejcsavarokat, kezdve a középső csavarokkal, és fokozatosan haladva a fej szélei felé, egyszerre 1/4 fordulattal lazítva meg a csavarokat. A hengerfejcsavarok imbuszkulcsos furattal rendelkeznek, és eltávolításukhoz speciális kulcs szükséges.

19. Szerelje le a hengerfejet a hengerblokkról, a szívócsonkot emelőként használva a hengerfej billegetéséhez, ha nem mozog megfelelően.

20. Távolítsa el a hengerfejtömítést (a fej felszerelésekor azt egy újra kell cserélni).

21. Ha azt tervezi, hogy megtisztítja a fejet a szénlerakódásoktól és megcsiszolja a szelepeket, lásd a 18. szakaszt. Ha a hengerfejet egy kifújt hengerfejtömítés cseréje miatt eltávolították, a hengerfej és a blokk érintkező felületeit alaposan meg kell tisztítani, és az égésterekből el kell távolítani a szennyeződéseket.

Ne feledje, hogy a fej könnyűfémből készült, és nagyon könnyen megsérülhet.

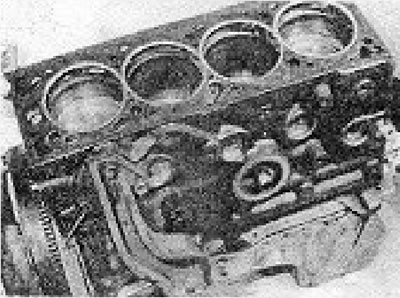

22. Szereljen be egy új tömítést a hengerblokkra, ügyelve arra, hogy a csavarlyukak, a vízköpeny csatornái, az olajcsatornák és a rögzítőcsapok egy vonalban legyenek (lásd a fotót).



23. Forgassa el a főtengelyt úgy, hogy a lendkerék és a tengelykapcsoló házán lévő FHP-jelölések, vagy a főtengely-szíjtárcsa és az olajszivattyú jelölései egy vonalban legyenek.

24. Forgassa el a vezérműtengely lánckerekét úgy, hogy a hátsó felületén lévő jelölés egy vonalban legyen a vezérműtengely-fedélen lévő jelöléssel.

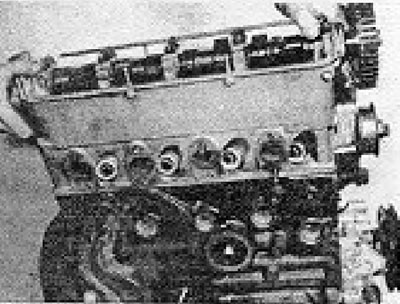

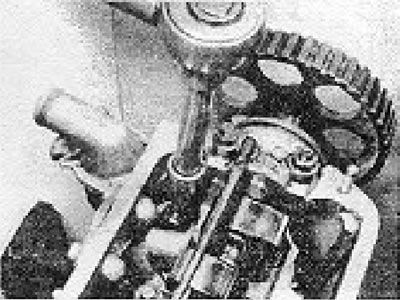

25. Engedje le a hengerfejet a dübelcsapokra, és húzza meg a csavarjait egyenletesen a megadott nyomatékkal az ábrán látható sorrendben 1.4 (lásd a fotókat).





26. Csatlakoztassa az összes tömlőt, meghajtó mechanizmust és elektromos vezetékeket.

27. Szerelje be a vezérműszíjat (lásd az 5. szakaszt).

28. Szerelje be a vezérműtengely-fedelet új végtömítésekkel és tömítőszalagokkal.

29. Csatlakoztassa a vezetéket az akkumulátorhoz.

30. Szerelje be a légszűrőt.

31. Töltse fel a hűtőrendszert folyadékkal (lásd a 2. fejezetet).

32. Helyezze vissza a motorháztetőt.
