1. Távolítsa el a tengelykapcsolót.
2. Rögzítse a lendkereket a fogaskerék fogaiba helyezett kar vagy acél szögmérő segítségével.
3. Lazítsa meg a csavarokat, és vegye le a lendkereket a főtengelyről (fotó 1.152).

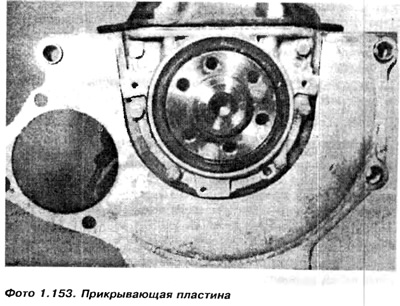

4. Távolítsa el a fedőlapot (fotó 1.153).
Lendkerék javítás
5. Ha a lendkerék fogaskerekének fogai megsérülnek, a gyűrűt újra kell cserélni.
6. A gyűrűt olyan hőmérsékletre kell felmelegíteni, hogy le lehessen venni a lendkerékről. Egy másik módszer a gyűrű levágása. Az új gyűrűt felmelegítés után rakják fel, mert Zsugorodás útján kapcsolódik a lendkerékhez. A megfelelő gyűrűszerelés meghaladja a legtöbb autórajongó képességeit. Olyan cég szolgáltatásait kell igénybe venni, amelyik rendelkezik sütővel a gyűrű fűtésére.
[A cikk a portálon található www.VWMANUAL.ru]
7. Mély kopásnyomok a tengelykapcsoló bélés illeszkedő felületén, repedések a felületen vagy sérült menetek új lendkerék felszerelését teszik szükségessé.
8. Ha új lendkereket kell beszerelni, akkor meg kell jelölni a gyújtás időzítési pontját. Az új lendkeréknek csak a külső felületén van a TDC jelölése "0" formájában. Ezért ehhez a modellhez a megfelelő gyújtási időzítést kell végrehajtani. Ezt a pontot később a gyújtás beállítására használjuk. Ezért a legjobb, ha ezt a jelölést a régi kerékről áthelyezzük. A kerekeket (fogaskerekeket) egymás mellé kell helyezni, a lendkereket a főtengelyhez rögzítő furatok és a TDC jelzés alapján. A lyukak csak egy helyzetben illeszkednek egymáshoz,
Lendkerék beszerelés
9. Szerelje fel a lendkerék fedőlemezét a reteszelő tengelykapcsolókra, és csavarja rá a hátsó tömítés fedelére. A lemez három M6-os csavarral van rögzítve.
10. Tisztítsa meg a lendkerék és a főtengely munkafelületeit, majd állítsa be a tengelykapcsoló nyomását (doboz 020) vagy lendkerék (doboz 084) a tengelyen. Kérjük, vegye figyelembe, hogy a csavarfuratok csak egy kerékhelyzetben helyezkednek el.
11. Kenje be az új csavarok meneteit védőfolyadékkal, mielőtt kicsavarná őket, majd helyezze be és húzza meg keresztben. A végső összenyomás előtt reteszelni kell a lendkereket.
12. Helyezze fel és nyomja meg a tengelykapcsolót.
13. Automata sebességváltóval szerelt modelleknél ellenőrizze a hajtótárcsát a lendkerék leírása szerint. Itt a gyújtásbeállítás jelölésére is szükség lesz. Húzza meg az új főtengely csavarokat a megfelelő nyomatékkal. Egy féknyereg segítségével ellenőrizze a hajtótárcsa és a hengerblokk közötti távolságot. Ha ez a távolság nem esik a 30,5...32,1 mm tartományba, akkor el kell távolítani a hajtólemezt, és szükség esetén új beállító alátéteket kell beszerelni. Ügyelni kell arra, hogy az alátét ferde vágása a meghajtólemez felé nézzen. Ha a távolság normális, távolítsa el a csavarokat, vonja be a meneteket folyékony rögzítőanyaggal, és húzza meg egy bizonyos nyomatékkal.
