Bemeneti tengely
1. Ha a tengelykapcsoló tolójának rés van a bemenő tengely hüvelyében, akkor a tömítéssel együtt el kell távolítani a hüvelyt a bemenő tengely végéről, be kell nyomni egy új hüvelyt és tömíteni (rizs. 6.16). Nyomjon be egy új tömítést egy körülbelül a tömítés átmérőjével megegyező átmérőjű cső segítségével. A tömítésnek 0,8-1,3 mm mélységig kell elrejtőznie a tengelyben

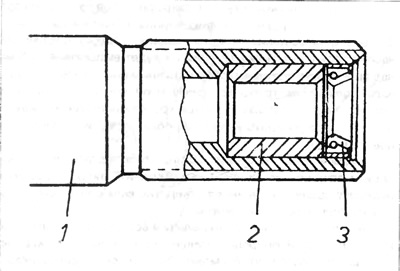

Rizs. 6.16. A kuplungnyomó lerakása
1 - bemenő tengely, 2 - tolópersely, 3 - tömítés.
2. A fogaskerekeket párban pótalkatrészként szállítjuk, és töröttség esetén is ki kell cserélni.
3. A szinkronizáló csomópontok vezérlését a 16. bekezdés ismerteti.
4. A bemenő tengely felszerelésekor enyhén kenje meg az összes alkatrészt.
5. A bemenő tengely felszerelését a szétszerelés fordított sorrendjében kell elvégezni. Ügyelni kell arra, hogy az olyan elemek, mint a szinkronizáló agy vagy a csúszó tengelykapcsoló a megfelelő irányba nézzenek.
6. A beszerelés a 4 sebességes hajtómű felszerelése után befejeződött Helyezze a távolságtartó alátétet a dobozház és a golyóscsapágy közé (ha lenne), a golyóscsapágyat és a csapágytárcsát behelyezzük a házba, és három csavarral becsavarozzuk, hornyos foglalatokkal. A hajtóműház a beépített golyóscsapággyal csak az összes elem összeszerelése után kerül a bemenő tengelyre.
7. Vegye figyelembe, hogy a bemenő tengely végének játéka nem állítható, és a csapágy távtartó vastagsága állandó marad.
Kimenő tengely
A kimenő tengely felszerelése a szétszereléssel fordított sorrendben történik.
8. Ha szükséges, cserélje ki a kimenő tengelyt. a nagy véghajtóművet is ki kell cserélni, mivel ezek az elemek alkotják a készletet. Cserélje ki a fő fogaskerekeket, és a differenciálmű javítását, amint azt korábban említettük, egy erre szakosodott vállalkozásban végzik el.
