1. Kösse le az akkumulátor földelő vezetékét.
2. Válassza le az alacsony nyomású csövet a szabályozóról. Válassza le a 23 vezetéket az elosztóról (4.9. ábra)
4.9. ábra. Gyújtóvezetékek csatlakoztatása - 1,1 és 1,3 literes motorok
1 - időzítő fogaskerék.
3. Távolítsa el az elosztó sapkáját.
4. Távolítsa el a gyújtáselosztót rögzítő csavart.
5. Távolítsa el az elosztót a motorházban lévő lyukból.
Telepítés
6. Távolítsa el a dugót a tengelykapcsoló házában lévő lyukból.
7. Állítsa a főtengelyt TDC helyzetbe. A lendkeréken lévő jelölésnek meg kell egyeznie a tengelykapcsoló házán lévő jelöléssel.
8. A szíjtárcsán lévő bevágást a vezérműszíj-burkolaton lévő nyíllal szemben kell elhelyezni.
9. Csavarhúzóval szerelje be az olajszivattyú tengelycsapját a gyújtáselosztó furatába a főtengellyel párhuzamosan (merőleges a haladási irányra).
10. Az eltávolított gyújtáselosztóba az elosztócsapot úgy kell beszerelni, hogy az az elosztóházon található első hengerjelzésre mutasson (recés a testen).
[Az eredeti szöveg elérhető a weboldalon: VWMANUAL]
11. Ebben a helyzetben szerelje fel a gyújtáselosztót úgy, hogy annak fogai érintkezzenek az olajszivattyú tengelyével. Ha a beszerelés után az ujj nem az első henger jelére mutat, akkor el kell forgatni az elosztóházat, és csak ezután kell meghúzni a csavart.

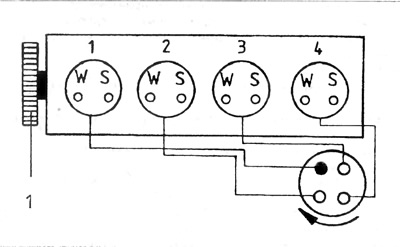

4.10. ábra. Gyújtóvezetékek csatlakoztatása - 1,6 és 1,8 motorok
1 - időzítő fogaskerék.
