A gyújtás időzítésének beállítása előtt ellenőrizni kell, hogy a flexibilis csövet le kell-e húzni a csökkentett nyomásszabályozóról vagy sem. A motorszámot és a jelölést betűkkel a hajótest oldalára bélyegzik.
A gyújtás megfelelő beállításához fordulatszámmérővel és villogó lámpával ellátott diagnosztikai távcsővel kell rendelkeznie.
1. Csatlakoztassa a diagnosztikai érzékelőt a karbantartási utasításoknak megfelelően.

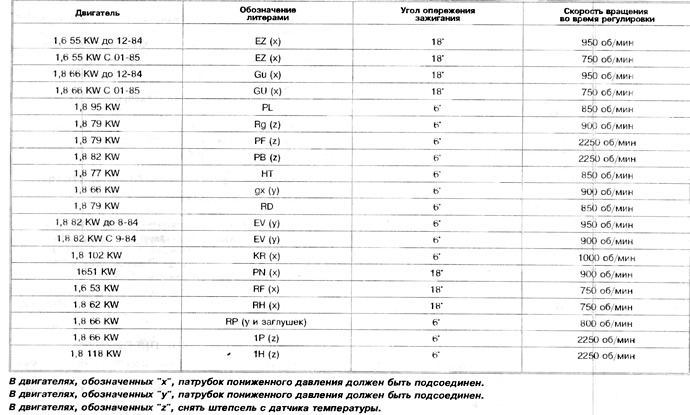

2. Indítsa be a motort, és ellenőrizze, hogy az alapjárati fordulatszám megfelel-e a táblázatban megadott értéknek az adott típusú motornál. Ha a motor fordulatszáma eltérő, akkor azt be kell állítani.
3. Forgassa el a stroboszkóp lámpán lévő forgatógombot, hogy beállítsa a gyújtás időzítését a diagnosztizáló műszer területén, a táblázatban jelzettnek megfelelően.
4. Húzza ki a dugót a tengelykapcsoló házából, és világítsa meg a lyukat villogó lámpával. Ha a TDC beállítási jelek nincsenek egymással szemben (lásd az 1.83-as fotót) a gyújtáselosztó házát rögzítő csavart meg kell lazítani és az elosztót olyan szögbe kell fordítani, hogy a lendkeréken és a tengelykapcsoló házon lévő jelek egybeesjenek. Ebben a helyzetben nyomja meg a gyújtáselosztó házát rögzítő botot.
5. Kapcsolja ki a gyújtást, és válassza le a diagnosztikai érzékelőt.
