Проверка потенциометра дроссельной заслонки
Силовой агрегат. Система впрыскивания бензина. Фольксваген Пассат B3

Главная > Passat > Пассат B3 > Силовой агрегат > Система впрыскивания бензина > Проверка потенциометра дроссельной заслонки
            0


Mono-Jetronic


Потенциометр передает блоку управления информацию о положении дроссельной заслонки. Блок управления использует эту информацию для управления работой клапанной форсунки, кислородного датчика, частотой вращения на холостом ходу и содержанием СО. Обрыв проводов электрической цепи потенциометра вызывает длительное свечение сигнализатора неисправности системы самодиагностики автомобиля.

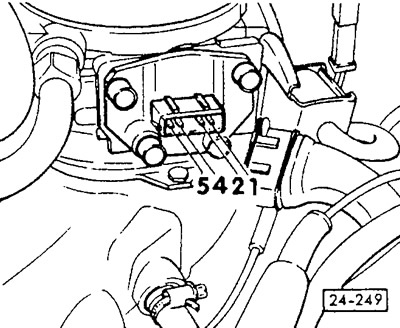

Отжать фиксирующие выступы и отсоединить штекер потенциометра.



Измерить омметром сопротивление между контактами 1 и 5 разъема. Предписанное значение сопротивления составляет 520—1300 Ом.

Измерить сопротивление между контактами 1 и 2. При этом медленно открывать дроссельную заслонку. Сначала сопротивление должно изменяться, а после того, как заслонка откроется на 1/4, должно оставаться неизменным. Минимальное значение сопротивления должно составить 600 Ом, а максимальное — 3500 Ом.

Измерить сопротивление между контактами 1 и 4, при этом заслонку снова медленно открывать рукой. Пока заслонка не пройдет 1/4 своего пути, сопротивление должно оставаться постоянным, а затем оно должно изменяться. Предписанные значения составляют: максимальное — 6600 Ом, минимальное — 600 Ом.

Если сопротивление не изменяется или предписанное значение не достигается, необходимо заменить всю нижнюю часть системы центрального впрыскивания. Замена или регулировка потенциометра дроссельной заслонки не допускается.
