Зміст: Зняття ↓ Подальша установка ↓

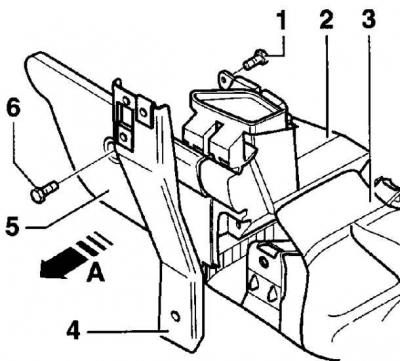

Елементи з'єднання повітропроводів
- 1 - гвинт;
- 2 - сполучна деталь;
- 3 - канал подачі повітря за переднє сидіння;
- 4 - кронштейн;
- 5 - облицювання;
- 6 - гвинт
Зняття
1. Зніміть деталь (2) і відкрутіть кронштейн (4). Утримуючи облицьовування (5), вийміть сполучну деталь (2) у напрямку місця для ніг водія (стрілка А).

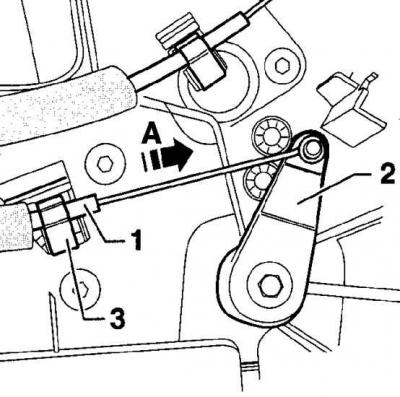

2. Поверніть ручку регулювання температури до упору проти годинникової стрілки.
3. Вдягніть трос (1) на важіль регулювання температури (3). Перемістіть важіль (3) до упору за годинниковою стрілкою та, перемістивши оболонку троса керування за стрілкою (А), зафіксуйте оболонку троса пружинним затискачем (2).
4. Поверніть ручку регулювання температури від упору до упору та перевірте, чи вона доходить до крайніх положень. В іншому випадку повторіть налаштування.
ТРОС, КЕРУЮЧИЙ ЗАСЛОНКОЮ В НОГІ/ РОЗМОРОЖУВАННЯ

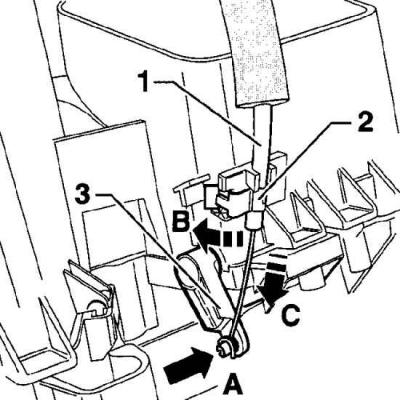

Кріплення троса, що керує заслінкою в ноги/ розморожування
(Оригінал тексту можна знайти на порталі vwmanual.ru)
- 1 - трос управління;
- 2 - пружинний затискач;
- 3 - важіль розподілу потоків повітря
1. Поверніть поворотну ручку розподілу повітря до упору проти годинникової стрілки.
2. Встановіть закруглений наконечник троса керування (1) на важіль (3) та перемістіть наконечник у напрямку стрілки (А).
3. Перемістіть оболонку троса управління у напрямку стрілки (С) і закріпіть оболонку пружинним затискачем (2), повернувши її у напрямку стрілки (В).
4. Поверніть ручку розподілу повітря від упору до упору та перевірте, чи вона доходить до крайніх положень. В іншому випадку повторіть налаштування.
ТРОС, КЕРУЮЧИЙ ЦЕНТРАЛЬНОЇ ЗАМІНЦЮ
1. Зніміть деталь (2) (див. мал. Елементи з'єднання повітропроводів).

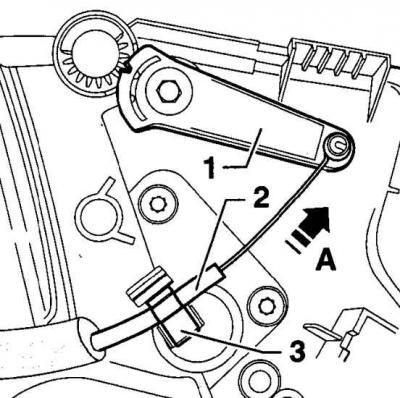

2. Поверніть поворотну ручку розподілу повітря до упору проти годинникової стрілки.
3. Встановіть закруглений наконечник троса керування (2) на важіль центральної заслінки (1). Перемістіть оболонку троса керування в напрямку стрілки (А) і закріпіть пружинним затискачем (3).
4. Поверніть поворотну ручку розподілу повітря від упору до упору і перевірте, щоб вона дійшла до крайніх положень. В іншому випадку повторіть налаштування.
Подальша установка
1. Встановіть сполучну деталь на канал подачі повітря за переднє сидіння та пригвинтіть кронштейн.
2. Встановіть передню секцію центральної консолі.
3. Встановіть нижнє облицювання рульової колонки.
4. Встановіть речові скриньки.
