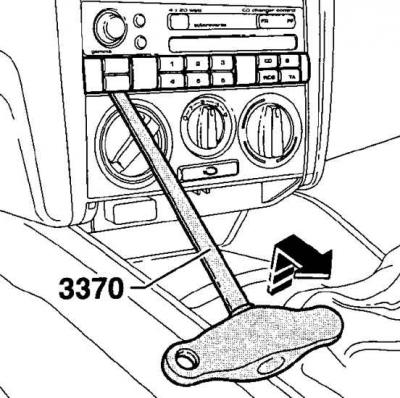

Використання спеціального пристрою 3370 для зняття декоративної панелі блоку управління обігрівачем

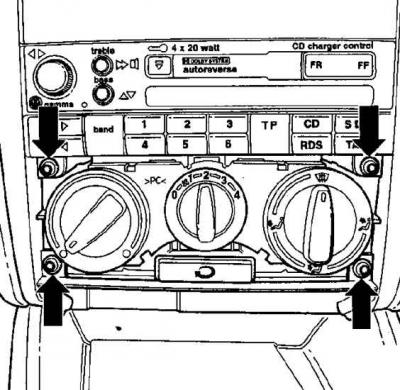

Розташування гвинтів кріплення блоку керування обігрівачем
Гвинти кріплення показані стрілками.

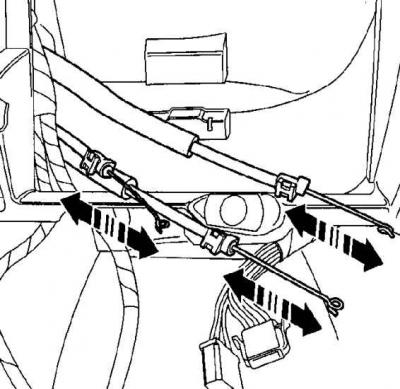

Перевірка плавності ходу тросів керування
Утримуючи оболонку троса, переміщуйте трос вперед-назад у напрямку стрілок.
Зняття
1. Зніміть речову скриньку.
2. Зніміть нижнє облицювання рульової колонки.
3. Зніміть передню секцію центральної консолі.
4. Зніміть декоративну панель блоку керування обігрівачем. Для зняття декоративної панелі можна використовувати спеціальний пристрій 3370 (див. мал. Використання спеціального пристрою 3370 для зняття декоративної панелі блоку управління обігрівачем) або сталеву пластину з гачком на кінці, таку, як і для зняття центральних сопел подачі повітря.
5. Викрутіть чотири гвинти, що кріплять блок керування обігрівачем (див. мал. Розташування гвинтів кріплення блоку керування обігрівачем).
6. Потягнувши на себе, вийміть блок керування обігрівачем із панелі приладів разом із приєднаними до нього тросами керування.
7. Від'єднайте трос керування від блоку керування обігрівачем.
8. Перевірте плавність ходу тросів управління, навіщо, утримуючи оболонку троса, переміщайте трос вперед-назад (див. мал. Перевірка плавності ходу тросів керування).
Встановлення

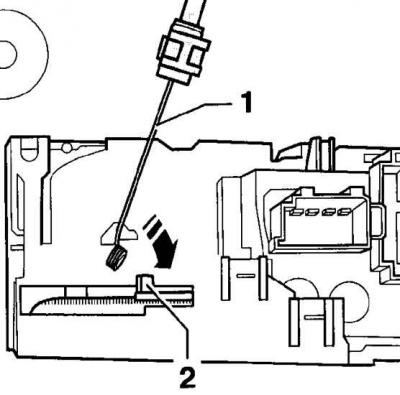

Встановлення троса керування на важіль блоку керування обігрівачем
- 1 - трос управління;
- 2 - важіль блоку керування обігрівачем
Для полегшення ідентифікації оболонки тросів керування мають різний колір.
Порядок виконання
1. Одягніть закруглені кінці тросів (1) на важелі керування (2) і закріпіть їх, повернувши у напрямку стрілки.
[Дивіться оригінал на цьому ресурсі: VWManual.ru]

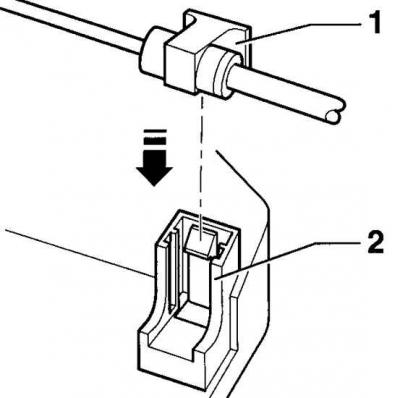

2. Для кріплення оболонки троса керування вставте тримач троса (1) у корпус фіксатора (2) до клацання тримача троса.
3. Вставте блок керування разом із під'єднаними тросами до панелі приладів.
4. Укрутіть чотири гвинти, які кріплять блок керування обігрівачем.
5. Вставте декоративну панель блоку керування до чіткої фіксації.
6. Встановіть передню секцію центральної консолі.
7. Встановіть нижнє облицювання рульової колонки.
8. Встановіть речову скриньку.
