Odstránenie
1. Odpojte sacie potrubie 1 od telesa škrtiacej klapky. Odskrutkujte ochranný kryt zapaľovacej sviečky 2 (obrázok 2.24).

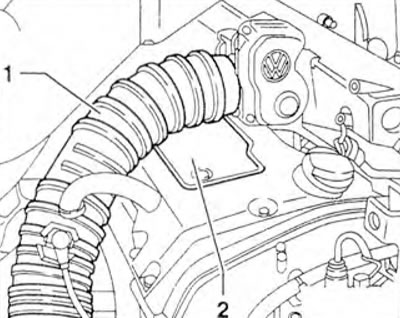

Obrázok 2.24. Odpojte sacie potrubie 1 od telesa škrtiacej klapky. Odskrutkujte ochranný kryt zapaľovacej sviečky 2.
2. Odstráňte zapaľovacie sviečky pomocou kľúča na zapaľovacie sviečky 3122 B (obrázok 2.25).
3. Odstráňte kryt hlavy valcov.
4. Odpojte potrubia chladiacej kvapaliny od telesa termostatu.
Pozor! Pri demontáži horného krytu rozvodového mechanizmu dbajte na to, aby olejové tesnenie (šípka) nevypadlo (obrázok 2.26).
5. Odpojte horný kryt rozdeľovacieho mechanizmu.
6. Uvoľnite upevňovacie skrutky remenice vačkového hriadeľa.

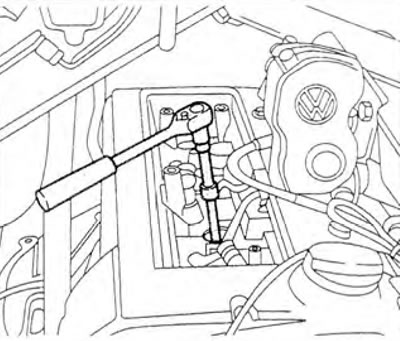

Obrázok 2.25. Odstráňte zapaľovacie sviečky pomocou kľúča na zapaľovacie sviečky 3122 B.

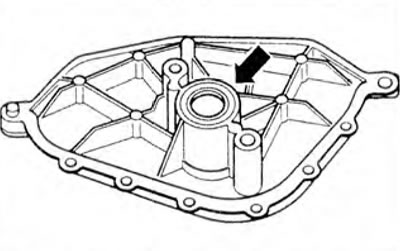

Obrázok 2.26. Pri demontáži horného krytu rozvodového mechanizmu sa uistite, že olejové tesnenie (šípka) nevypadne.
7. Nastavte kľukový hriadeľ na 20° za hornou úvratou (obrázok 2.18).
8. Odstráňte napínač rozvodovej reťaze.
9. Odskrutkujte upevňovacie skrutky a odstráňte hornú tlmiacu tyč 1 (obrázok 2.27).

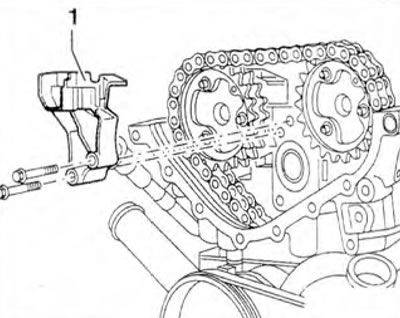

Obrázok 2.27. Odskrutkujte montážne skrutky a odstráňte hornú tlmiacu tyč 1.
10. Vačkové hriadele zaistite cez kontrolné otvory pomocou poistných kolíkov 3436 (obrázok 2.19).
11. Zaistite reťaz pohonu vačkového hriadeľa 1 pomocou montážnych klinov 3409 v hlave valcov 3. Zakryte rozvodový mechanizmus handrou 4 (obrázok 2.28). Skloňte obe reťazové valčeky na článku reťaze pohonu vačkového hriadeľa 2.
12. Odstráňte vonkajší kryt 1, stredný kryt 2 a článok reťaze 3 (obrázok 2.29).

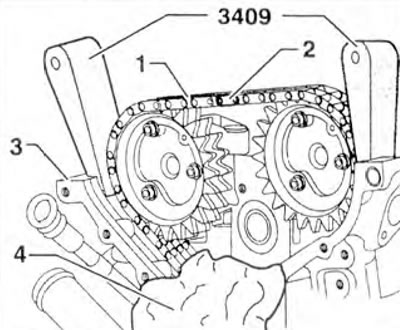

Obrázok 2.28. Upevnite reťaz pohonu vačkového hriadeľa 1 pomocou montážnych klinov 3409 v hlave valcov 3. Zakryte rozvodový mechanizmus handričkou 4. Obrúste obe valčeky reťaze na článku reťaze pohonu vačkového hriadeľa 2.

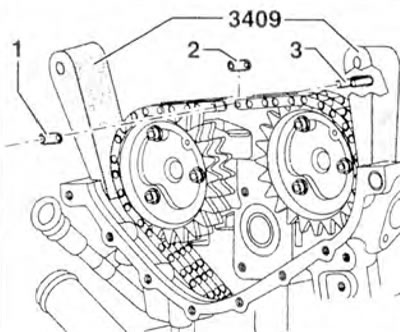

Obrázok 2.29. Odstráňte vonkajší kryt 1, stredný kryt 2 a článok reťaze 3.
13. Pripevnite novú hnaciu reťaz s článkom reťaze 1 k starej reťazi 2 (obrázok 2.30). Odstráňte montážne čepele 3409. Odskrutkujte upevňovacie skrutky remenice vačkového hriadeľa 3

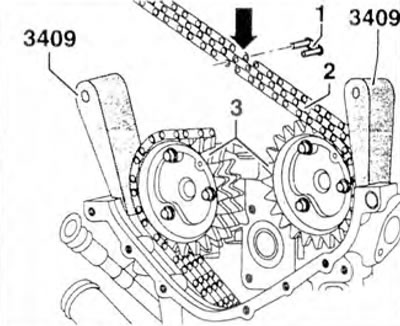

Obrázok 2.30. Pripevnite novú hnaciu reťaz s článkom reťaze 1 k starej reťazi 2. Odstráňte montážne kliny 3409. Odskrutkujte upevňovacie skrutky remenice vačkového hriadeľa 3.
14. Vymeňte hnaciu reťaz pomalým otáčaním kľukového hriadeľa v smere jeho otáčania.
15. Nastavte kľukový hriadeľ do polohy 20' za hornou úvratou (obrázok 2.18).
16. Odstráňte starú reťaz.
17. Zablokujte vačkové hriadele pomocou poistných kolíkov 3436 (obrázok 2.19). Namontujte ozubené kolesá vačkového hriadeľa 1.
18. Nasaďte reťaz na ozubené kolesá vačkového hriadeľa 3 a nasaďte nový článok reťaze 2 s novým stredovým obložením 1 (obrázok 2.31). Utiahnite upevňovacie skrutky ozubeného kolesa vačkového hriadeľa 3 v dvoch fázach: fáza I = 20 Nm; fáza II = 1/4 otáčky (90°).

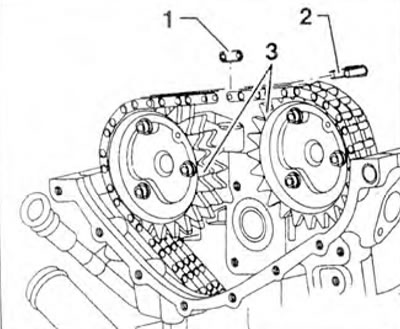

Obrázok 2.31. Nainštalujte reťaz na ozubené kolesá vačkového hriadeľa 3 a nainštalujte nový článok reťaze 2 s novým stredovým obložením 1.
Utiahnite upevňovacie skrutky ozubeného kolesa vačkového hriadeľa 3 v dvoch fázach.
19. Vložte novú vonkajšiu kryciu dosku 1 do nitovacieho nástroja 3442 (šípka) (obrázok 2.32).

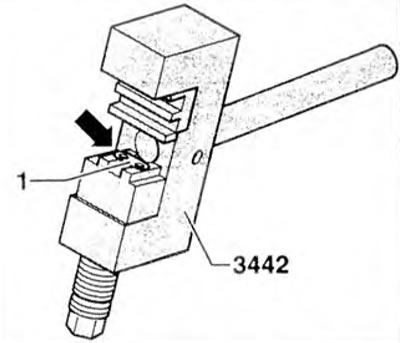

Obrázok 2.32. Vložte novú vonkajšiu kryciu dosku 1 do nitovacieho nástroja 3442 (šípka).
20. Nasaďte nitovaciu metlu 3442 na článok reťaze a zatlačte vonkajšiu dosku, kým sa nezastaví (obrázok 2.33).
21. Nainštalujte razník (šípka) nitovacieho nástroja 3442, ako je znázornené na obrázku 2.34.
22. Nainštalujte nitovací nástroj 3442 na článok reťaze a jednotlivo prinitujte čapy reťaze.
Uťahovací moment vretena: 35 Nm.
23. Vizuálne skontrolujte nity čapov reťaze a v prípade potreby ich znova prinitujte.

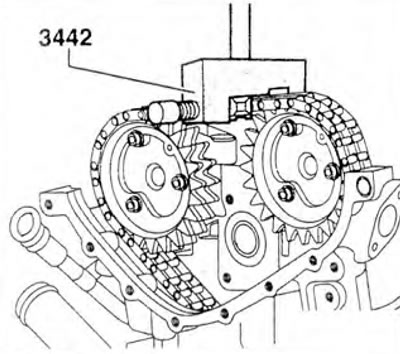

Obrázok 2.33. Nainštalujte nitovací nástroj 3442 na článok reťaze a zatlačte vonkajšiu dosku, kým sa nezastaví.

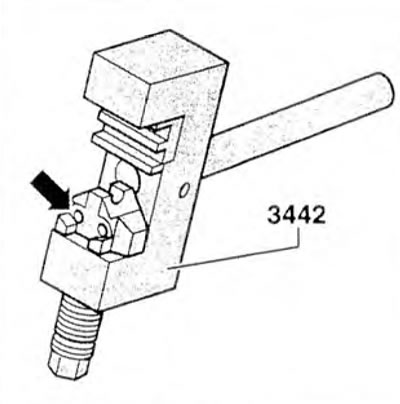

Obrázok 2.34. Nainštalujte razník nitovacieho nástroja 3442 (šípka) podľa obrázka.
24. Odstráňte nástroj na blokovanie vačkového hriadeľa 3436.
25. Skontrolujte časovanie ventilov.
26. Utiahnite hornú tlmiacu tyč 1 (obrázok 2.27).
Uťahovací moment: 10 Nm.
27. Nainštalujte napínač rozvodovej reťaze.
28. Nainštalujte horný kryt rozvodového mechanizmu.
29. Zaskrutkujte zapaľovacie sviečky. Uťahovací moment: 25 Nm.
30. Nainštalujte kryt riadiacej hlavy.
