Клипови/клињаче — уклањање и уградња (VW Lt 28)

1. Скините главу цилиндра (видети одељак 7).

2. Уклоните послужавник (видети одељак 8).

3. Прегледајте врх цилиндара да ли има избочина изазваних хабањем. Ако постоји избочина, треба је пажљиво уклонити стругачем како би се избегло оштећење клипних прстенова приликом уклањања клипова.

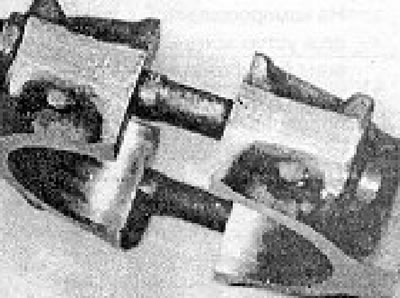

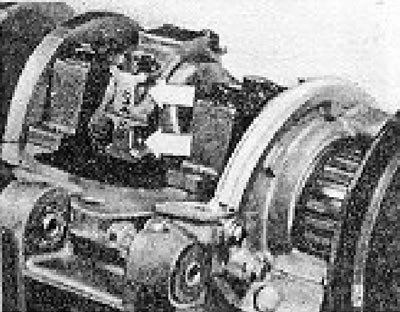

4. Док радите испод машине, проверите да ли се бројеви на поклопцима лежајева клипњача подударају са бројевима на клипњачама (погледајте фотографију).

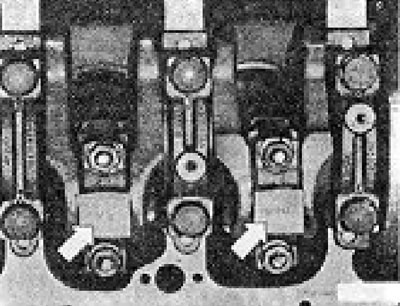

У подножју поклопаца налази се и ознака у облику тачака која означава редослед њихове уградње (рачунајући од зупчастог каиша).



Мале избочине на поклопцима треба да буду окренуте ка зупчастом каишу (видети фотографију).

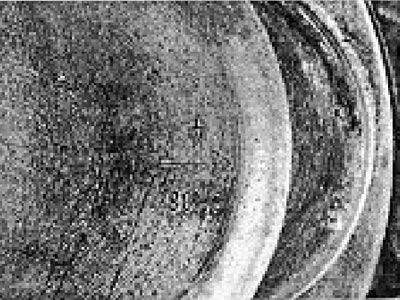

5. На дну клипа налази се стрелица. који би требало да буду усмерени ка зупчастом каишу, али на њима нема бројева.

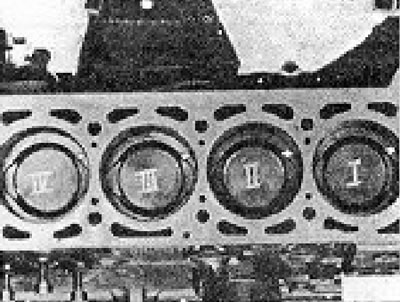

Пре уклањања клипова, потребно их је означити бројевима од 1 до 4 помоћу брзосушеће боје (почевши од стране зупчастог каиша) (видети фотографију).




6. Савијте језичке плоче за закључавање уназад, одврните вијке и уклоните цев за усис уља пумпе за уље.

7. Окрените радилицу тако да доње главе клипњача буду у доњем положају и одврните вијке поклопца клипњаче. Уклоните први поклопац заједно са кућиштем лежаја клипњаче.

8. Извуците клип са клипњачом кроз врх цилиндра.

9. Ако не намеравате да замените чауре лежајева клипњаче, оне морају бити причвршћене лепљивом траком на одговарајуће главе или поклопце клипњаче како би се избегла каснија забуна.

(Оригинални текст се може наћи на порталу: VWmanual.ru)

10. На сличан начин уклоните преостала 3 клипа са клипњачама.

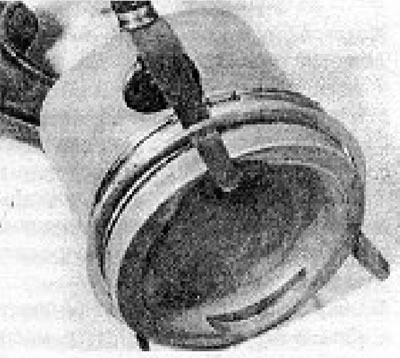

11. Клипни прстенови се уклањају кроз главу клипа. Уметните 3 стара мерна пипа испод прстенова, трудећи се. тако да буду приближно једнако удаљене једна од друге. Ово ће вас спречити да поломите прстенове приликом њиховог уклањања и спречиће да доњи прстенови падну у празне жлебове испод горњих прстенова (погледајте фотографију).



12. Да би се клип одвојио од клипњаче, потребно је извући клипњачу. Да бисте то урадили, уклоните прстенове за задржавање, а затим потопите клип у врућу воду (60°C). Након неколико минута, можете ручно избацити осовину клипа и одвојити клип од клипњаче.

13. Поступак за преглед и сређивање клипова и цилиндара је наведен у члан 19.

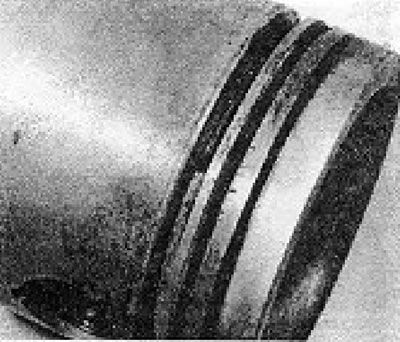

14. Пре него што уградите клипне прстенове на клип, проверите да ли су жлебови на клипу чисти. Користите поломљени клипни прстен да бисте уклонили наслаге угљеника из жлебова. Очистите отворе за поврат уља у жлебовима (погледајте фотографију).



15. Уметните сваки компресиони прстен један по један у његов цилиндар тако да не буде даље од 15,0 мм од доње ивице цилиндра. и проверите зазор у брави прстена помоћу мерног инструмента. Упоредите добијене бројке са вредностима наведеним у Спецификацијама.

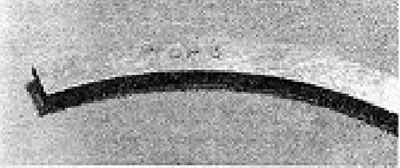

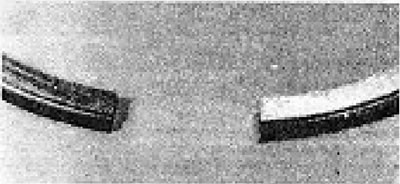

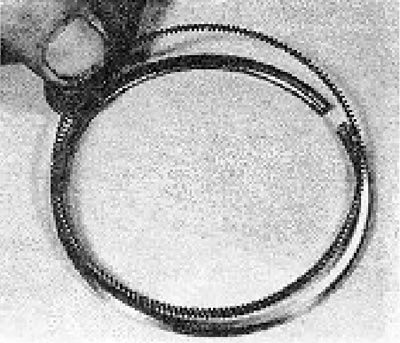

16. Поставите доњи (стругач уља) прстен на клип, затим два горња (компресиона) прстена. Проверите да ли је ознака ГОРЊА на компресионим прстеновима окренута нагоре (када се гледа са главе клипа). Компресиони прстен бр. 2 има ивицу која треба да буде окренута надоле (погледајте фотографије).







17. Поставите клип на клипњачу, проверавајући да ли су бројеви ознака на клипњачи на левој страни мотора (на страни усисног колектора), када стрелица на дну клипа показује ка зупчастом каишу.

18. Уградите клипњачу (након поновног загревања клипа) и осигурајте је са два нова осигуравајућа прстена.

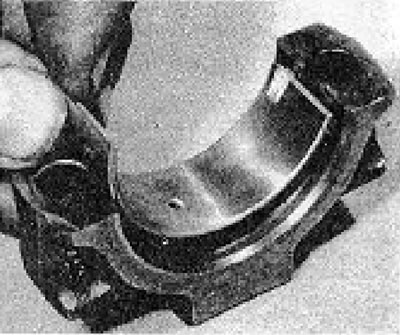

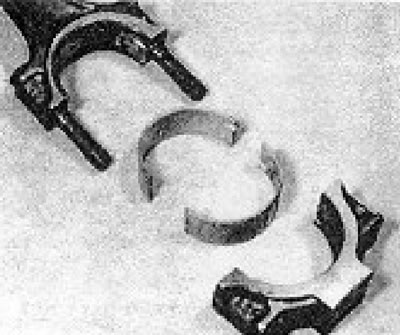

19. Обришите седишта лежајева на малом крају клипњаче и у поклопцу клипњаче и поставите облоге. Ако нисте променили облоге, проверите да ли се враћају у првобитни положај када су постављене (погледајте фотографије).





20. Поставите компресор клипних прстенова на први клип и проверите да ли су клипни прстенови и унутрашње површине цилиндара добро подмазани уљем.

21. Уметните клипњачу у цилиндар и спустите је тако да основа компресора клипних прстенова лежи без нагињања на горњој површини блока цилиндра.

22. Поставите дрвену дршку чекића на дно клипа, а затим оштро ударите руком по глави чекића. Клип и клипњача морају ући у цилиндар, остављајући уређај за компресију клипних прстенова на површини блока цилиндра.

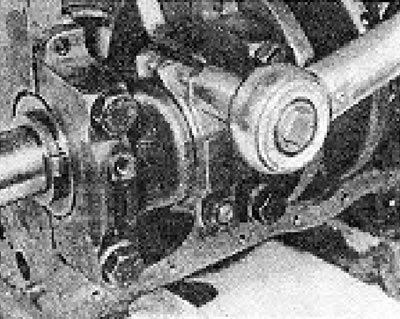

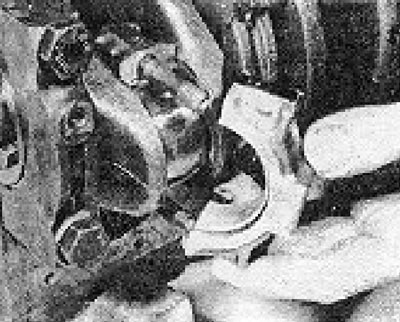

23. Повуците клипњачу надоле, подмажите чаура клипњаче уљем, поставите малу главу клипњаче на њу, а затим поклопац клипњаче. Заврните навртке поклопца и затегните их потребним обртним моментом (погледајте фотографије).





24. На сличан начин уградите три преостала клипа са клипњачама, окрећући радилицу ако је потребно да бисте померили потребан чаура клипњаче у најпогоднији положај за спајање клипњаче.

25. Инсталирајте цев за усисавање уља са новом заптивком и запорном плочом. Затегните вијке цеви и осигурајте их савијањем језичака плоче за закључавање.

26. Инсталирајте послужавник (видети одељак 8).

27. Уградите главу цилиндра (видети одељак 7).

28. Напуните мотор уљем.
