Унутрашњи прекидачи — уклањање и уградња (Touran) (VW Golf 5)

Пажња! Прекидач за светло у претинцу за рукавице, закључавање сувозачевог ваздушног јастука и прекидачи на левој страни централног стуба у путничкој кабини аутомобила Touran уклањају се на исти начин, баш као и аутомобили Golf.

Прекидач за светло за узбуну

Уклањање

1. Искључите контакт и извадите кључ из контакт браве.

2. Уклоните облогу плоче радија/грејача, погледајте одговарајуће поглавље.

3. Уклоните централни дефлектор, погледајте одговарајуће поглавље.

4. Искључите конектор за напајање индикаторске лампице ваздушног јастука.

5. Искључите утикач прекидача светла упозорења.

6. Стисните два језичка на задњој страни дефлектора и одспојите прекидач светла упозорења.

Прекидач се инсталира обрнутим редоследом од уклањања.

Прекидачи на централној конзоли

Уклањање

7. Искључите контакт и извадите кључ из контакт браве.

8. Уклоните џеп на централној конзоли, погледајте одговарајуће поглавље.

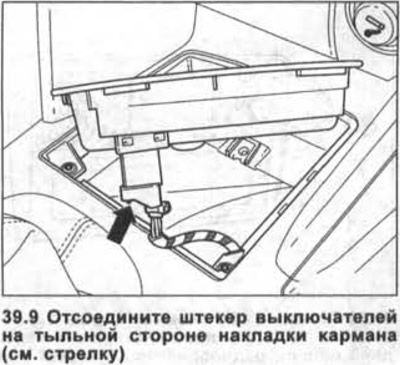

9. Искључите утикач прекидача на задњој страни поклопца џепа (погледајте стрелицу на слици).



10. Притисните језичке за закључавање и одвојите прекидаче.



Прекидачи се постављају обрнутим редоследом од уклањања.

Прозор возачевих врата и прекидачи централне браве

Уклањање

11. Искључите контакт и извадите кључ из контакт браве.

Оригинал се може погледати на порталу [VWMANUAL]

12. Скините облоге са возачевих врата, погледајте одговарајуће поглавље.

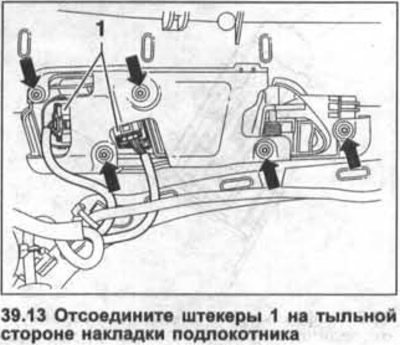

13. Искључите утикаче 1 на задњој страни поклопца наслона за руке (погледајте илустрацију).



14. Одврните пет вијака (погледајте стрелице на илустрацији 39.13) и отпустите панел и облогу наслона за руке заједно са прекидачима.

15. Одвојите плочу прекидача и облогу наслона за руке.

16. Отпустите сигурносне копче и уклоните прекидаче са плоче.

Прекидачи се постављају обрнутим редоследом од уклањања.

Прекидачи прозора на возачевим вратима

Уклањање

17. Искључите контакт и извадите кључ из контакт браве.

18. Користећи пластични клин, уклоните поклопац ручке са облоге возачевих врата, погледајте одговарајуће поглавље.

19. Искључите утикач са задње стране плочице.

20. Отпустите четири сигурносне копче и уклоните прекидач са поклопца.

Прекидач се инсталира обрнутим редоследом од уклањања.

Прекидач за закључавање поклопца резервоара за гориво на возачевим вратима

Уклањање

21. Искључите контакт и извадите кључ из контакт браве.


22. Скините облогу са возачевих врата, погледајте одговарајуће поглавље.

23. Искључите утикач на задњој страни украса врата.

24. Притисните сигурносне копче и уклоните прекидач са облоге врата.

Прекидач се инсталира обрнутим редоследом од уклањања.

Прекидач електричних прозора на вратима сувозача и на задњим бочним вратима

Уклањање

25. Искључите контакт и извадите кључ из контакт браве.

26. Скините облогу врата, погледајте одговарајуће поглавље.

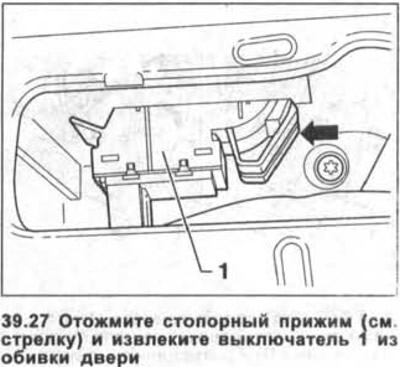

27. Притисните копчу за закључавање (погледајте стрелицу на слици) и уклоните прекидач 1 са украса врата.



28. Одвојите утикач прекидача Прекидач се поставља обрнутим редоследом од уклањања.
