Звучници — уклањање и уградња (Golf) (VW Golf 5)

Уклањање

1. Искључите контакт и извадите кључ из контакт браве.

2. Скините облогу врата, погледајте одговарајуће поглавље.

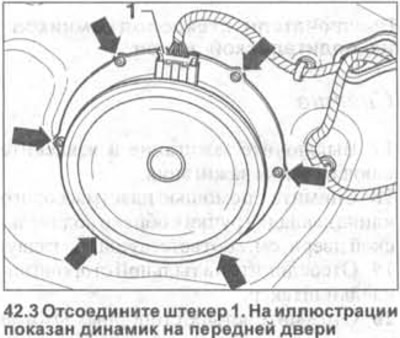

3. Искључите утикач 1 (погледајте илустрацију).



4. Користите одговарајућу бушилицу да уклоните заковице (погледајте стрелице на илустрацији 41.3) и уклоните неисправан звучник.

5. Уклоните сву пиљевину и поправите евентуална оштећења на лаку.

Инсталација

6. Инсталирајте нови звучник и причврстите га заковицама или вијцима за самопрезивање.

[Погледајте оригинални чланак на ресурсу www.VWMANUAL.ru]

7. Повежите утикач са звучником и замените облоге врата, погледајте одговарајуће поглавље.

Звучник средњег тона

Уклањање

Пажња! Звучник средњег тона је монтиран на задњој страни облоге предњих врата.

8. Искључите контакт и извадите кључ из контакт браве.

9. Скините облогу врата, погледајте одговарајуће поглавље.

10. Искључите утикач из звучника.

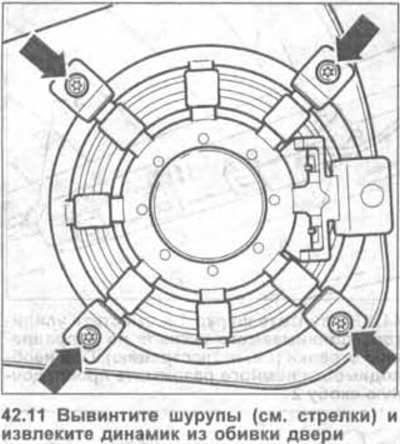

11. Уклоните завртње (погледајте стрелице на слици) и уклоните звучник са облоге врата.





Звучник средњег тона се инсталира обрнутим редоследом од уклањања.

Предњи високотонски звучник

Уклањање

Пажња! Звучник високог тона уграђен је у троугласту облогу отвора прозора врата. Ако је звучник неисправан, треба га заменити новим заједно са поклопцем.

12. Искључите контакт и извадите кључ из контакт браве.

13. Скините облогу предњих врата, погледајте одговарајуће поглавље.

14. Искључите утикач из високотонца.

15. Одврните завртањ који причвршћује троугласти поклопац.

16. Уклоните звучник заједно са троугластим поклопцем тако што ћете их извући пластичним клином, нпр, HAZET 1965-20.

Инсталација

Високотонски звучник се инсталира обрнутим редоследом од уклањања.

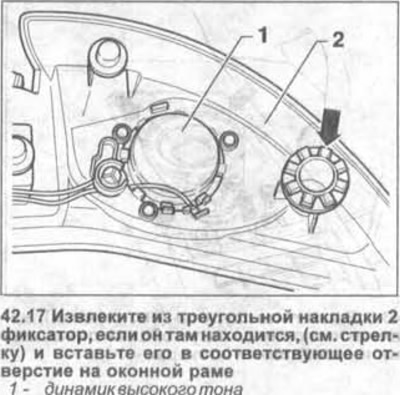

17. Уклоните држач са троугластог поклопца 2, ако га тамо има (погледајте стрелицу на слици) и уметните га у одговарајућу рупу на оквиру прозора.

Задњи високотонски звучник. Аутомобили са четири врата

Уклањање

Пажња! Високотонац је монтиран на задњу бочну облогу задњих врата.

18. Искључите контакт и извадите кључ из контакт браве.

19. Скините облогу врата, погледајте одговарајуће поглавље.

20. Искључите утикач из звучника.

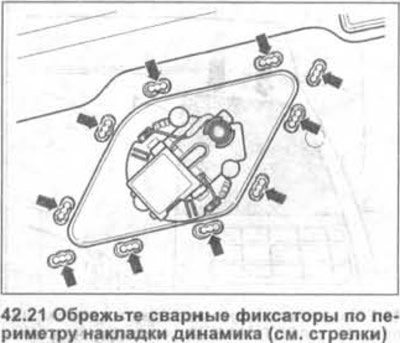

21. Одрежите копче за заваривање око периметра поклопца звучника (погледајте стрелице на илустрацији).

Пажња! Илустрација приказује задњи високотонац аутомобила Golf. Аутомобилом Golf Plus уграђују се звучници различитог облика, који се причвршћују помоћу четири заварена причвршћивача.

22. Уклоните поклопац заједно са звучником.

Инсталација

23. Причврстите облогу заједно са високотонским звучником за облоге врата.

24. Залемите пластичне копче.

25. Повежите утикач са звучником.

26. Вратите облогу задњих бочних врата, погледајте одговарајуће поглавље.

Задњи звучници. Аутомобили са двоја врата

Уклањање

Високотонски звучник је монтиран на задњој страни путничког простора.

Нискотонски звучник је причвршћен заковицама са стране.

27. Искључите контакт и извадите кључ из контакт браве.

28. Скините облогу са бочног зида задњег путничког простора, погледајте одговарајуће поглавље.

Пажња! Прикључна жица високотонца је веома кратка и због тога може да пукне.

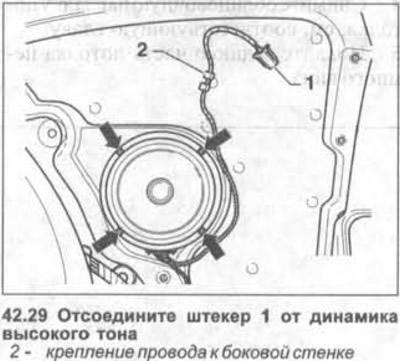

29. Одспојите утикач 1 из звучника високог тона (погледајте илустрацију).



30. Откључајте утикач сабвуфера и одспојите га.

31. Користите одговарајућу бушилицу да уклоните заковице које причвршћују нискотонски звучник и уклоните га.

32. Исеците копче за варење око периметра поклопца високотонца (погледајте стрелице на Илустрацији 42.21).

33. Уклоните поклопац заједно са звучником са оквира бочног зида.

Инсталација

34. Причврстите оквир заједно са звучником високотонца за бочну облогу и залемите пластичне копче.

35. Причврстите високотонски звучник заковицама или вијцима за самопрезивање.

36. Повежите утикаче са звучницима.

37. Вратите бочну облогу, погледајте одговарајуће поглавље.
