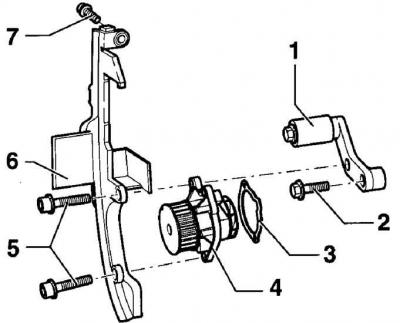

Монтажни елементи пумпе за воду на бензинском мотору 1,4-I
- 1 - затезни ваљак;
- 2 - вијак;
- 3 - заптивка;
- 4 - пумпа за воду;
- 5 - вијци;
- 6 - заграда;
- 7 - вијак

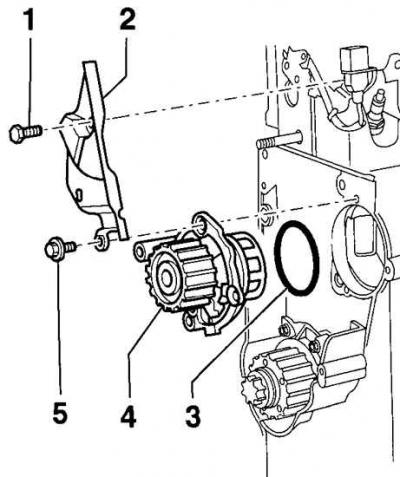

Пумпа за воду мотора 1,6-I
Оригинални чланак је доступан на веб-сајту: VWMANUAL
- 1 - вијак;
- 2 - поклопац задњег зупчастог ремена;
- 3 - заптивни прстен;
- 4 - пумпа за воду;
- 5 - вијак
Уклањање
1. Испразните расхладну течност из система за хлађење.
2. Уклоните поли клинасти ремен.
Мотор 1,6-I
3. Одврните три вијка са имбус кључем и уклоните механизам затезача поликлинастог ремена.
Мотори 1,6/ 1,8-I
4. Поставите радилицу мотора у положај где је клип првог цилиндра у горњој мртвој тачки у такту компресије. Отпустите зупчасте каишеве и уклоните их са ременица брегастог вратила и водене пумпе.
Упозорење: Користите крпу да заштитите зупчасти ремен који се налази испод водене пумпе.
Мотор 1,4-I
5. Уклоните главни зупчасти ремен.
6. Одврните завртањ (2) који причвршћује водећи ваљак (1) (погледајте сл. Причврсни елементи пумпе за воду на бензинском мотору 1,4-I).
7. Одврните вијак (7) који причвршћује држач (6), затим одврните четири вијка (5) који причвршћују пумпу за воду. Скините заптивни прстен са пумпе за воду.
Мотор 1,6-I
8. Одврните завртње (1 и 5) који причвршћују задњи поклопац (2) зупчастог каиша (погледајте сл. Пумпа за воду мотора 1,6-I).
Мотори 1,6/ 1,8-I
9. Уклоните три вијка који причвршћују пумпу за воду и пажљиво је уклоните са мотора. Скините заптивни прстен са пумпе за воду.
10. Уклоните крпу која штити зупчасти ремен од расхладне течности.
Инсталација
1. Очистите површину да бисте поставили заптивни прстен.
2. Подмажите нови О-прстен свежом расхладном течношћу и поставите га на место.
3. Инсталирајте пумпу за воду. Приликом уградње пумпе за воду на све моторе осим мотора 1,4-I, утикач у кућишту пумпе мора бити на дну.
4. Причврстите пумпу за воду са три завртња и затегните их на 15 Нм (мотор 1,4-I – 20 Нм).
Мотор 1,6-I
5. Уградите поклопац задњег зупчастог каиша и причврстите га завртњем (1), затегните га обртним моментом од 20 Нм (погледајте сл. Пумпа за воду мотора 1,6-I).
Мотор 1,4-I
6. Уградите држач водећег ваљка и причврстите га вијком (2), притегните га на обртни момент од 25 Нм (погледајте сл. Причврсни елементи пумпе за воду на бензинском мотору 1,4-I).
7. Уградите зупчасте појасеве.
Мотор 1,6-I
8. Уградите и причврстите поликлинасти затезач ремена, притегнувши завртње обртним моментом од 25 Нм.
9. Уградите поли клинасти ремен.
10. Напуните систем за хлађење мотора расхладном течношћу.
