Электронное регулирование мощности двигателя (электронный привод акселератора)

Принцип действия электронного привода акселератора

При электронном приводе акселератора дроссельная заслонка не управляется с педали акселератора тросом. Между педалью акселератора и дроссельной заслонкой отсутствует какая-либо механическая связь.

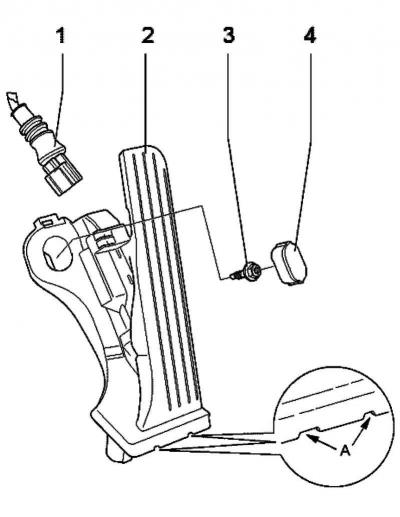

Положение педали акселератора передается на блок управления двигателя через два датчика положения педали акселератора (переменные резисторы; установлены в одном корпусе), которые связаны с педалью акселератора.

Положение педали акселератора (зависит от действий водителя) является для блока управления двигателя основной входной величиной.

Дроссельная заслонка управляется электродвигателем (серводвигателем дроссельной заслонки) в модуле управления дроссельной заслонки во всей зоне оборотов и нагрузки.

Дроссельная заслонка приводится в действие сервоприводом по сигналам с блока управления двигателя.

При заглушенном двигателе и включенном зажигании блок управления двигателя управляет сервоприводом дроссельной заслонки, в точности соответствуя данным с датчика положения педали акселератора. Это означает, что когда педаль акселератора выжата наполовину, то и сервопривод в равной степени открывает дроссельную заслонку; в таком случае дроссельная заслонка будет также открыта примерно наполовину.


При работающем двигателе (под нагрузкой) блок управления двигателя может открывать и закрывать дроссельную заслонку, независимо от датчика положения педали акселератора.

Так, например, дроссельная заслонка может быть уже полностью открыта, хотя педаль акселератора выжата лишь наполовину. Это дает преимущество, снижая потери при дросселировании.

Блок управления двигателя, анализируя величину необходимого крутящего момента для различных компонентов (напр. климатическая установка, автоматическая коробка передач, ABS/ESP), рассчитывает для той или иной ситуации оптимальный угол открытия дроссельной заслонки.

Кроме того, при определенных нагрузках отмечаются заметно лучшие показатели, касающиеся вредных выбросов и расхода топлива.

«Электронный привод акселератора» является системой, содержащей все необходимые компоненты для задачи положения дроссельной заслонки, регулировки и контроля за ней, например датчики положения педали акселератора, модуль управления дроссельной заслонки, контрольная лампа EPC, блок управления двигателя.
