Работы на подсистеме управления впрыском топлива КСУД «КЕ-Motronic», представляющей собой доработанную систему впрыска «КЕ-Jetronic» (см. Приложение), выполняются в целом, как и на системе впрыска «К-Jetronic». Ниже приведены только те операции, методика выполнения которых отличается от описанных для системы «К-Jetronic».

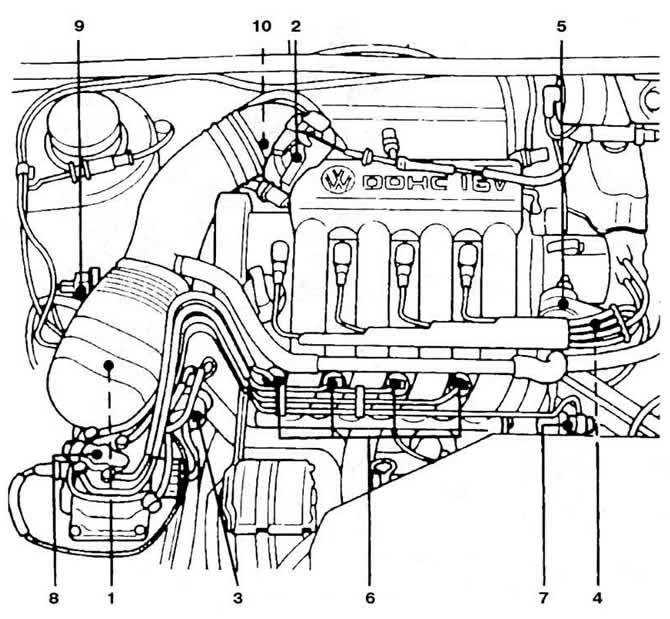

Рис. 2-211. Размещение элементов подсистемы управления впрыском топлива КСУД «КЕ-Motronic» на автомобиле:
1 — измеритель расхода воздуха;
2 — корпус дроссельной заслонки;
3 — регулятор давления;
4 — датчик температуры охлаждающей жидкости;
5 — регулятор холостого хода;
6 — форсунка;
7 — пусковая форсунка;
8 — дозатор-распределитель топлива;
9 — электромагнитный клапан продувки и запорный клапан адсорбера;
10 — разъем датчика содержания кислорода в отработавших газах
