Автоматическое устройство для обогащения горючей смеси при пуске имеет электрический и водяной обогрев. Электрический обогрев отключается термовыключателем при достижении температуры охлаждающей жидкости более +55°C. Первоначальная регулировка должна изменяться только когда это безусловно необходимо.
Снятие
Отсоединить провод массы аккумулятора.
Отсоединить от устройства все электрические провода.
Снять с устройства управления положением воздушной заслонки 2 вакуумных шланга от термо-пневмостатического клапана.
(Оригинал статьи размещён на сайте www.vwmanual.ru)
Вывернуть 3 винта из продольных прорезей и снять устройство управления положением воздушной заслонки.
Установка
При установке проследить за тем, чтобы нагреваемая биметаллическая пружинная пластина прилегала к рабочему рычагу. Предварительно проверить целостность биметаллической пластины, при необходимости пластину заменить.
Приставить устройство управления положением воздушной заслонки, ввернуть 3 винта, но сильно не затягивать.

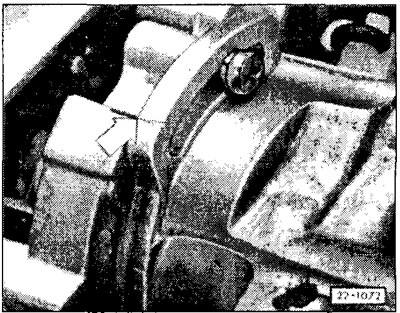

Отрегулировать устройство для обогащения горючей смеси при пуске. Устройство отрегулировано правильно, когда метки (стрелка) на крышке и фланце устройства совпадают.
Внимание: При поворачивании крышки автоматического устройства для обогащения горючей смеси при пуске поворачивается и воздушная заслонка. Если обогащение горючей смеси при пуске отключается слишком рано (прогретый двигатель не запускается), можно повернуть крышку устройства в направлении закрытия воздушной заслонки («Starteklappe zu»), пока метки не сместятся примерно на 5 мм. При этом воздушная заслонка открывается соответственно позднее, в Затянуть крышку автоматического устройства для обогащения горючей смеси при пуске.
Подсоединить к устройству все электрические провода и вакуумные шланги.
Подсоединить провод массы к аккумулятору.
Проверить работу автоматического устройства для обогащения горючей смеси при пуске.
Установить воздушный фильтр, см. ниже.
