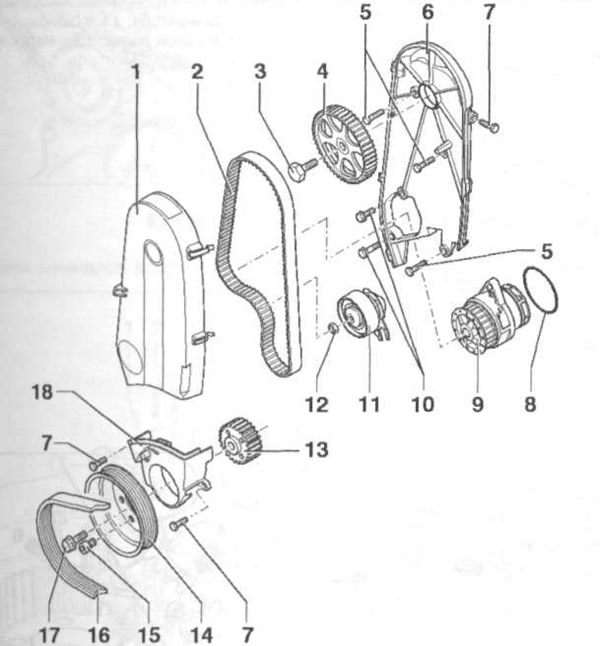

Рис. 3.2 а. Элементы двигателя:
1 - Верхняя часть кожуха ремня ГРМ: 2 - Ремень ГРМ; 3, 5, 7, 10, 15, 17 - Болты: 4 - Шкив распределительного вала; 6 - Задний кожух ремня ГРМ; 8 Сальник; 9 - Насос системы охлаждения; 11 - Натяжной ролик; 12 - Гайка; 13 - Зубчатый шкив коленчатого вала; 14 - Шкив коленчатого вала; 16 - Ребристый ремень; 18 - Нижняя часть кожуха ремня ГРМ.

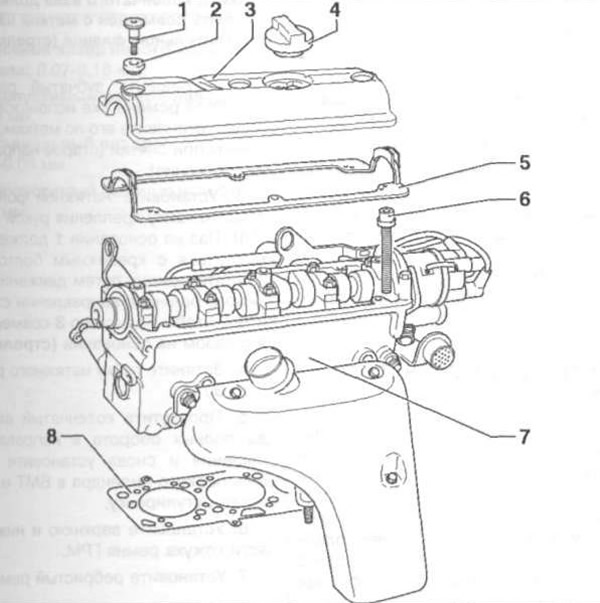

Рис. 3.2 б. Элементы двигателя:
1 - Винт; 2 - Уплотнительное кольцо; 3 - Крышка головки блока цилиндров; 4 - Крышка маслозаливной горловины; 5 - Прокладка крышки головки блока цилиндров; 6 - Болт; 7 - Головка блока цилиндров; 8 - Прокладка головки блока цилиндров.

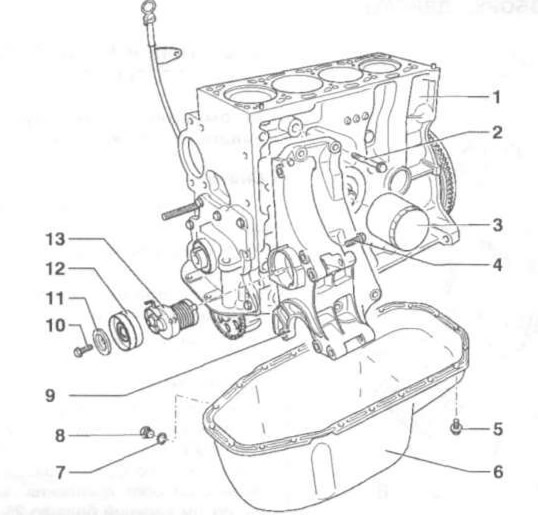

Рис. 3.2 в. Элементы двигателя:
1 - Блок цилиндров; 2, 4, 5, 10 - Болты; 3 - Масляный фильтр; 6 - Поддон; 7 - Сальник; 8 - Сливная пробка; 9 - Кронштейн масляного насоса и генератора; 11 - Шайба; 12 - Натяжной ролик; 13 - Натяжной элемент.
Автомобили без гидроусилителя рулевого управления.
Снятие
1. Ослабьте болты крепления генератора.

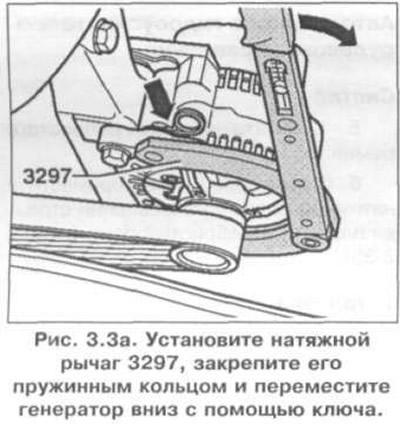

2. Установите натяжной рычаг 3297, закрепите его пружинным кольцом и переместите генератор вниз с помощью ключа (рис. 3.3 а).
3. Снимите ремень.
Установка
4. После установки ремня с ослабленным генератором прокрутите коленчатый вал с помощью стартера примерно 10 оборотов. Затем затяните нижний болт крепления генератора, потом верхний болт до 25 Нм.
Автомобили с гидроусилителем рулевого управления
Снятие
5. Снимите крышку ребристого ремня.

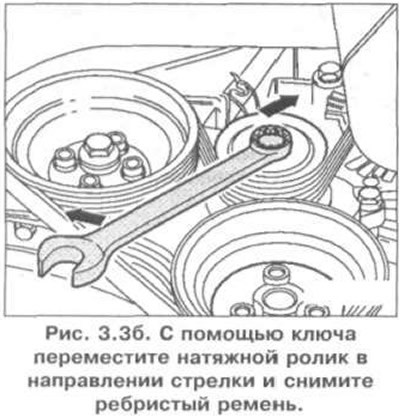

6. С помощью ключа переместите натяжной ролик в направлении стрелки и снимите ребристый ремень (рис. 3.3 б).
Установка
7. Установка проводится в порядке, обратном снятию.
