118. Ha repedések vannak a szelepülések vagy a szelepülések és a gyújtógyertya furatai között, konzultáljon szakemberrel a fej további felhasználási lehetőségeivel kapcsolatban.
119. Az alábbiakban bemutatjuk a hengerfej eltávolításának eljárását egy autóból eltávolított motorról.
120. Szerelje le a vezérműszíjat.
121. Távolítsa el a vezérműtengely lánckerekét.
122. Szerelje le a hátsó vezérműszíj védőburkolatát.
133. Szerelje le a szelepfedelet.
124. Szerelje le a szívó- és kipufogócsonkot (a karburátor a szívócsonkon maradhat).
125. Megjegyzés: A hengerfejcsavarok eltávolítása előtt győződjön meg arról, hogy a hengerfej hideg, hogy csökkentse a deformáció kockázatát. Fokozatosan, a meghúzás fordított sorrendjében lazítsa meg a hengerfej csavarjait (ez a fej deformációjának kockázatának további csökkentése érdekében szükséges) (lásd a 13.8. ábrát).
13.8. ábra Hengerfejcsavarok meghúzási sorrendje (4B. szakasz).
126. A hengerfej beszerelésekor mindig cserélje ki a tömítést és a hengerfejcsavarokat újakra.
127. Tisztítsa meg a hengerfej és a blokk érintkezőfelületeit, eltávolítva a régi tömítés minden nyomát. Ellenőrizd, hogy mindkét felület száraz-e.
128. Kaphatóak speciális vezetőcsapok, amelyek segítenek a hengerfej megfelelő beállításában a beszerelés során.

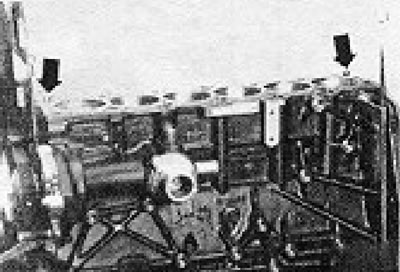

13.9. ábra Hengerfej vezetőcsapok (nyilakkal jelölve) (4B. szakasz).
129. Elvileg hasonló csapok egymástól függetlenül is elkészíthetők két régi hengerfejcsavar fejének levágásával és a kapott csapok nyitott végein bevágással, hogy később eltávolíthatók legyenek.
130. Helyezze be a vezetőcsapokat a 12. és 14. számú csavarok furataiba (lásd a 13.8. ábrát) a hengerblokkon.
131. Ellenőrizze, hogy a gumibetét be van-e helyezve az új hengerfejtömítésbe (lásd a fotót) majd szerelje be a tömítést (szárazon) a hengerblokk vezetőcsapjaira.

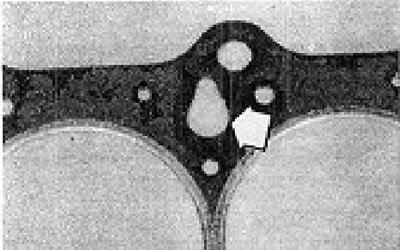

4B.131. képek. Ellenőrizze a gumibetétet (a nyíllal jelölve) a hengerfejtömítésbe volt beépítve.
132. A tömítés OBEN feliratának vagy számának felfelé kell néznie.
133. Ellenőrizze, hogy a lendkerék FHP-jelölése egy vonalban van-e a tengelykapcsoló házán található jelöléssel.
134. Forgassa el a vezérműtengelyt úgy, hogy a vezérműtengely lánckerekének hátsó felületén és a hengerfejen lévő jelölések egy vonalban legyenek.
135. Óvatosan engedje le a fejet a hengerblokkra (a vezetőcsapokon) (lásd a fotót).

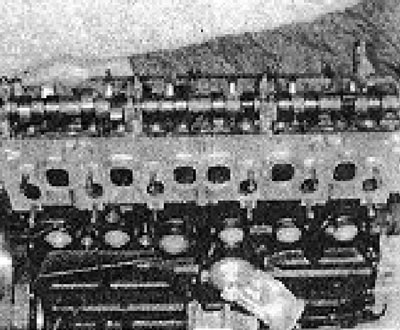

4B.135. kép. Óvatosan engedje le a hengerfejet a blokkra.
136. A fej minden egyes eltávolítása után a csavarokat újra kell cserélni.
137. Szereljen be új csavarokat az összes szabad furatba, és húzza meg őket enyhén. Távolítsa el a vezetőcsapokat, és cserélje ki őket csavarokra.
138. Húzza meg a hengerfejcsavarokat a 13.8. ábrán látható sorrendben, a Műszaki leírásban meghatározott lépéseket követve. A csavarok további 180°-os meghúzását egyszerre kell elvégezni, bár elvileg lehetséges a csavarokat kétszer 90°-kal meghúzni (lásd a fotót).

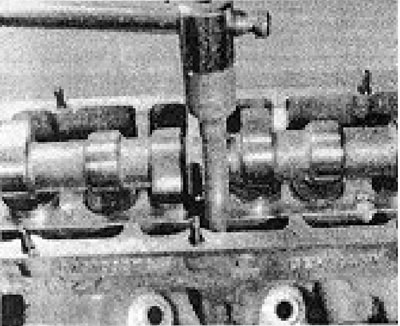

4B.138. kép. A hengerfejcsavarok meghúzása.
139. Kösd össze az összes leválasztott alkatrészt.
140. A nagyjavítás befejezése után indítsa el a motort, melegítse normál üzemi hőmérsékletre, majd kapcsolja ki és húzza meg az összes csavart további 90°-kal (1/4 fordulat) ugyanabban a sorrendben.
141. Az első 1000 km megtétele után a csavarokat további 90°-kal meg kell húzni (1/4 fordulat) ugyanabban a sorrendben.
142. A fenti művelet hideg és meleg motoron is elvégezhető.
