93. Távolítsa el a szelepfedelet.
94. Távolítsa el az elosztót (lásd a függelék 7. szakaszát).
95. Az 1. fejezet 6. szakaszában leírt módszerek egyikével tartsa távol a vezérműtengely lánckerék rögzítőcsavarját, miközben a tengelyt elfordulás ellen tartja.
96. Szerelje le az 1. és 4. számú csapágyfedelet (a fedelek a motor elejétől kezdve vannak számozva).
Megjegyzés: A 2. és 3. csapágyfedelek eltolt helyzetben vannak felszerelve, ezért a csapágyfedelek eltávolítása előtt jelölje meg a csapágyakhoz viszonyított helyzetüket.

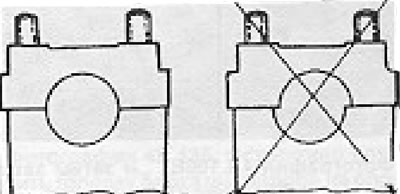

13.7. ábra A 2. és 3. számú csapágyfedelek eltolással vannak felszerelve, ezért a helyzetüket gondosan fel kell jegyezni eltávolításuk előtt (4B. szakasz).
97. Távolítsa el a 2. és 3. számú csapágyfedelet, fokozatosan csavarja ki a maradék anyákat átlós sorrendben (erre azért van szükség, hogy fokozatosan enyhítsük a szeleprugók által a vezérműtengelyre gyakorolt nyomást).
98. Távolítsa el a vezérműtengelyt.
99. A vezérműtengely beszerelése előtt kenje meg tiszta motorolajjal, és a csapágyfelületeket is.
100. Kenje meg az új olajtömítés szivacsát motorolajjal, és szerelje fel a vezérműtengelyre (lásd (fénykép).

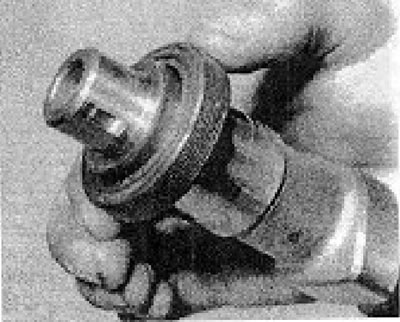

4B.100. kép. Az első vezérműtengely olajtömítésének beszerelése.
101. Óvatosan engedje le a vezérműtengelyt a csapágyakba (lásd a fotókat).

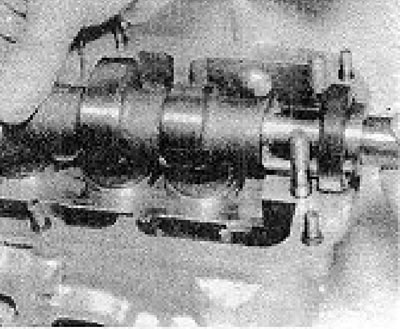

4B.101A. kép. Engedje le a vezérműtengelyt az első csapágyba...

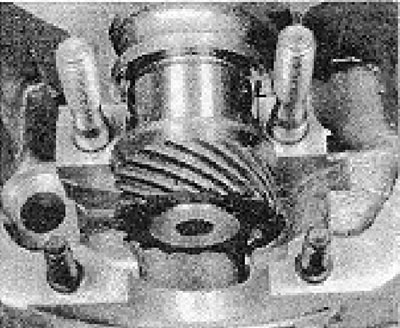

4B.101B kép....majd a hátsó csapágyba.
102. Helyezze el az 1. henger bütykeit úgy, hogy mindkettő körülbelül azonos szögben felfelé mutasson (lásd a fotót).

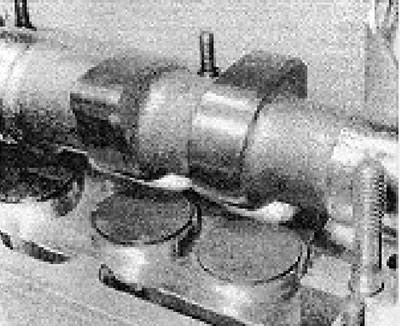

4B.102. kép. Győződjön meg arról, hogy az 1. számú henger mindkét bütyöke körülbelül azonos szögben felfelé mutat.
103. Szerelje fel a 2. és 3. számú csapágyfedelet, figyelembe véve a korábban elkészített jelöléseket.
104. Húzza meg a fedél rögzítőanyáit a meglazításuk fordított sorrendjében.
105. Szerelje fel az 1. és 4. számú fedelet, és húzza meg enyhén az anyáikat.
106. Ellenőrizze, hogy az első főtengely olajtömítése teljesen be van-e hajtva a helyére (lásd a fotót), majd húzza meg mindkét csapágyfedelet a megadott nyomatékkal (lásd a fotót).

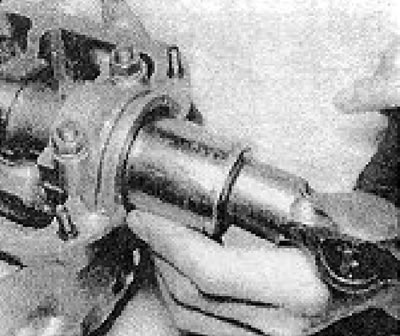

4B.106A. kép. Dugókulcs segítségével kalapácsolja be teljesen a tömítést a helyére...

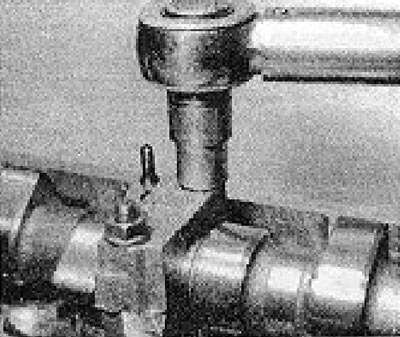

48.106B fénykép....majd húzza meg a csapágyfedél-anyákat.
107. Szerelje be a hátsó vezérműszíj védőlemezét (ha lefilmezték volna).
108. Szerelje fel a lánckerék-reteszelőt a vezérműtengelyre.
109. Szerelje be a vezérműtengely lánckerekét (lásd a fotót).

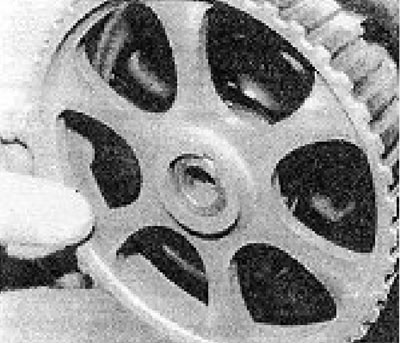

4B.109. kép: A vezérműtengely-lánckerék beszerelése.
110. Szerelje be a lánckerék rögzítőcsavarját, és húzza meg a megadott nyomatékkal (lásd a fotót).

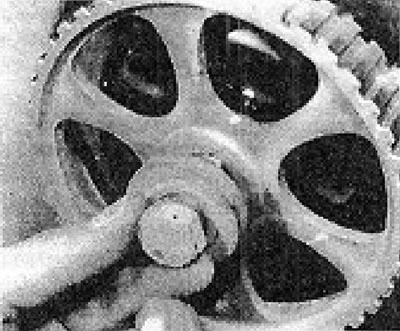

4B.110. kép: A vezérműtengely lánckerék csavarjának beszerelése.
Megjegyzés: A rögzítőcsavar meghúzásakor ügyeljen arra, hogy ne forgassa el a vezérműtengelyt, mert ez a szelepek dugattyúkhoz való ütközését okozhatja. Hasonlóképpen ügyeljen arra, hogy ne indítsa be a motort, amíg a vezérműszíj nincs a helyén és a szelepvezérlés nincs beállítva.
111. Szerelje be a gumidugót a hengerfej hátsó végére (lásd a fotót).

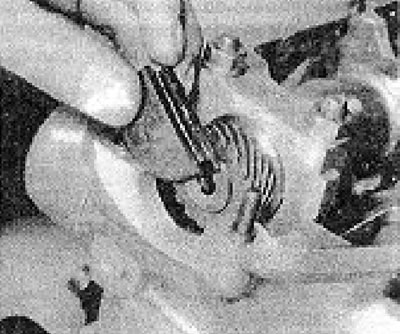

4B.111. kép. A gumidugó felszerelése a hengerfej hátsó végére.
112. Szereljen be egy új tömítést az 1. számú csapágyfedélre (lásd a fotót).

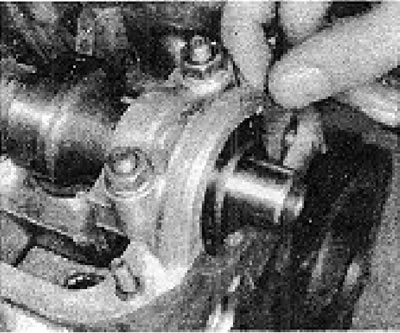

4B.112. kép. Szerelje fel a tömítést az 1. számú csapágyfedélre...
113. Szereljen be egy új szelepfedél-tömítést (lásd a fotót).

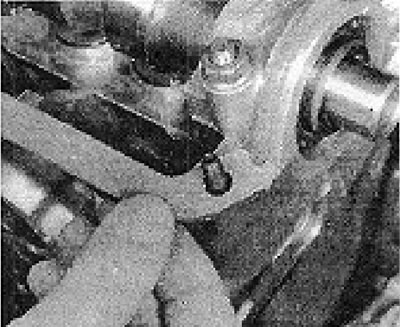

4B.113. kép....és a szelepfedél parafa tömítése.
114. Szerelje be a szelepfedelet, és húzza meg a rögzítőanyákat a kívánt nyomatékkal.
115. Ha új vezérműtengelyt szerelt be, a vezérműszíj beszerelése után ellenőrizze és állítsa be a szelephézagot.
[Tekintse meg az eredetit ezen az erőforráson: www.VWmanual.ru]
116. Szerelje fel a vezérműszíjat a fent leírtak szerint.
