12. A motor széles körben használ hatszögletű foglalatfejekhez lyukkal ellátott csavarokat, ezért a munka megkezdése előtt érdemes felhalmozni a megfelelő kulcskészletet.
13. A motor tartozékainak eltávolításakor lásd. a fő szöveg és a Függelék vonatkozó szakaszai.
14. Szerelje le a vezető- és utasüléseket.
15. Válassza le az akkumulátor negatív és pozitív vezetékeit. A nagyobb megbízhatóság érdekében vegye ki az akkumulátort.
16. Nyissa ki a motortér fedelét (lásd a fotókat), válassza le a földelővezetéket a szelepfedélről (lásd a fotót) és vegye le a fedelet.

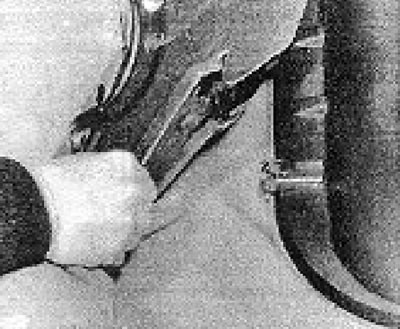

4B.16A. kép: Emelje fel a gumiszőnyeget.

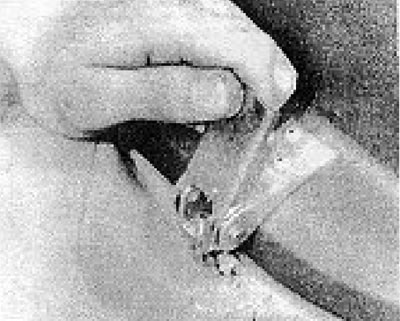

4B.16B. kép: Lazítsa meg a bilincseket.

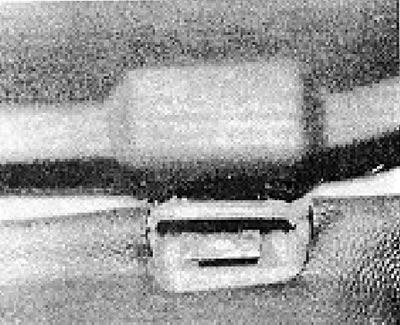

4B.16C. kép. Emelje le a fedelet a zsanérblokkokról.

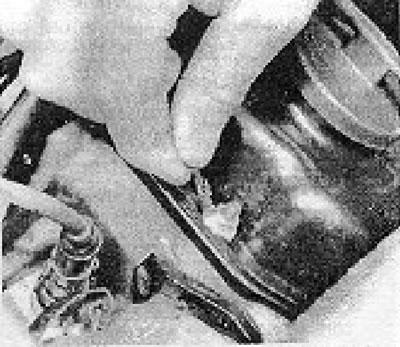

4B.16D. kép: A motortér földelővezetékének leválasztása.
17. A jármű alatt dolgozva távolítsa el a motor sárvédőit.
18. Engedje le a folyadékot a hűtőrendszerből.
19. Engedje le az olajat a motorból és a sebességváltóból.
20. Távolítsa el a felső és alsó légterelő lemezeket, a ventilátort és a burkolatát (lásd az 5. szakaszt).
21. Válasszuk le a vezetékeket és vegyük le az indítómotort (lásd a fotókat).

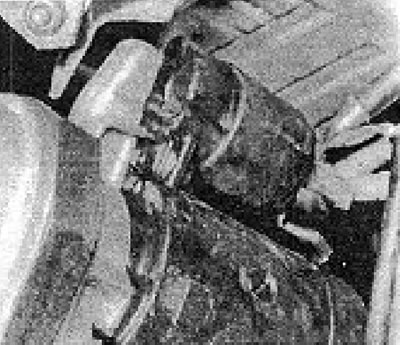

4B.21A. kép: Indítómotor a hozzá csatlakoztatott vezetékekkel.
4B.21B. kép: Indítómotor rögzítőcsavarjai.
22. Jelölje meg a kardántengely helyzetét a hátsó tengely peremeihez képest.
23. Lazítsa meg a kardántengelyt a hátsó tengelyhez rögzítő csavarokat, és húzza hátra a tengelyt, hogy eltávolítsa a sebességváltóból.
24. Fedje le a kardántengely furatát a sebességváltóban, hogy megakadályozza a szennyeződés bejutását a sebességváltóba.
25. Válasszuk le a kipufogócsöveket a kipufogócsonkról.
26. Válasszuk le a kipufogórendszer tartókonzolját a sebességváltóról (lásd a fotót).

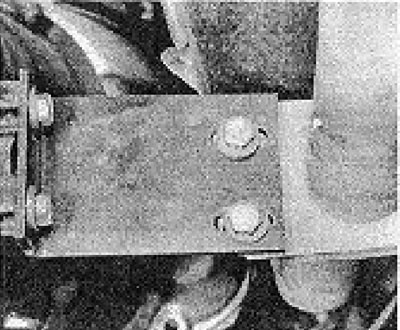

4B.26. kép. Tartókonzol a kipufogócső sebességváltóhoz rögzítéséhez.
27. Válasszuk le a tengelykapcsoló-bowdent a tengelykapcsoló kioldókarjáról. A kupakot és a visszahúzó rugót eltávolították (lásd a fotókat).

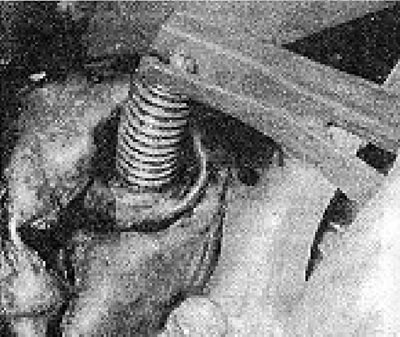

4B.27. kép: A tengelykapcsoló-bowden rögzítési helye a tengelykapcsoló kioldókarjához.
28. Távolítsa el a tengelykapcsoló-bowden állítóanyáját, és húzza le a bowdent a sebességváltóról (lásd a fotót).

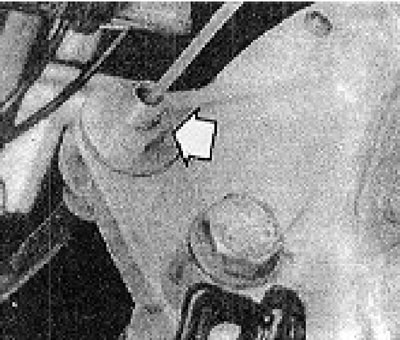

4B.28. kép: Kuplungbowden állítóanya (a nyíllal jelölve).
29. Válasszuk le a sebességváltó földelővezetékét.
30. Válasszuk le a sebességváltó kar tartókonzolját a sebességváltóról. Válasszuk le a sebességváltó rudat.
31. Válasszuk le a sebességmérő kábelét a sebességváltóról, és dugjuk be a keletkezett lyukat (lásd a fotókat).

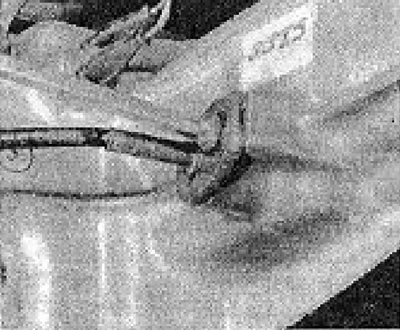

48.31A. kép. Távolítsa el a csavart...

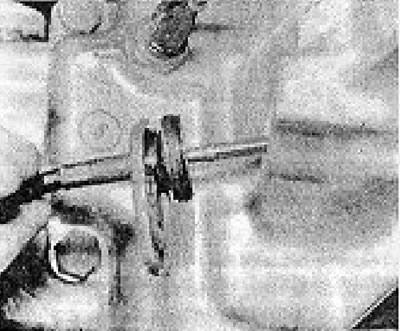

4V.31V kép....és húzza ki a sebességmérő kábelét.
32. Vigyázzon, nehogy elveszítse a nejlon fogaskereket.
33. Válasszuk le a tolatólámpa kapcsolóját.
34. Távolítsa el az összes csavart, amely a motort a sebességváltóhoz rögzíti (a doboz nem fog leesni, amíg a hátsó légrugó-csavart el nem távolítják).
35. Helyezzen egy fadarabot a vezérműszíj burkolata és a karosszéria közé, hogy megakadályozza a motor eldőlését a sebességváltó eltávolításakor.

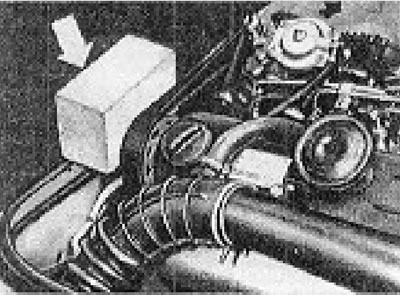

13.2. ábra Helyezzen be egy fablokkot a motor felborulásának megakadályozására (4B. szakasz).
36. Egy asszisztenssel együtt támassza meg a sebességváltót és távolítsa el a hátsó rögzítőcsavart (lásd a fotót).

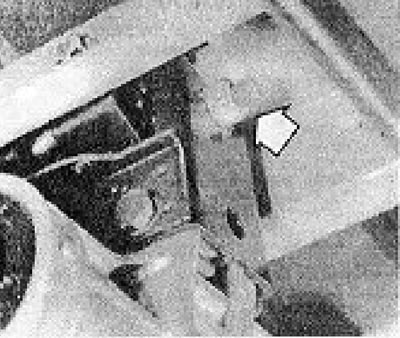

48.36. kép: Hátsó sebességváltó rögzítőcsavarja (a nyíllal jelölve).
Mozgassa hátra a sebességváltót, ügyelve arra, hogy ne a teljes súlya a hajtótengelyre nehezedjen.
37. Miután a sebességváltó hajtótengelye leoldódott a tengelykapcsolóról, engedje le a sebességváltót a talajra.
38. A motor tetején dolgozva válassza le a vezetéket a hűtőrendszer tágulási tartályáról.
39. Válasszuk le a tágulási tartály tömlőit a motorról (lásd a fotót).

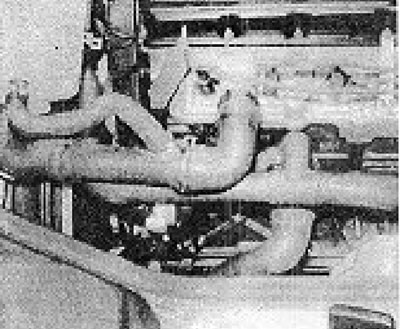

4B.39. kép: Víztömlő csatlakozások a motorhoz.
Készüljön fel arra, hogy ennek során némi hűtőfolyadék kifolyhat.
40. Csavarja le a tágulási tartály rögzítőcsavarjait, és vegye le a tartályt a tömlőkkel együtt.

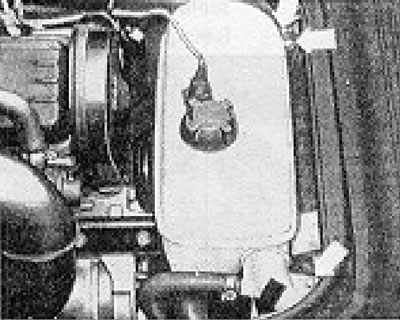

13.3. ábra. Tágulási tartály csavarjai (nyilakkal jelölve).
41. Válasszuk le az olajnyomás-érzékelő vezetékét (lásd a fotót).

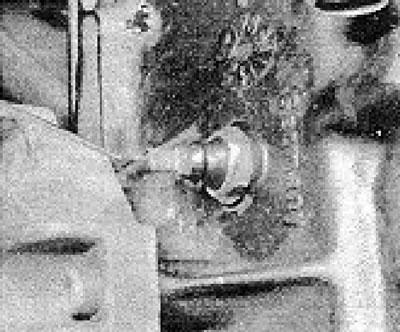

4B.41. képek: Olajnyomás-érzékelő.
42. Válasszuk le a víztömlőt a hengerfej hátuljáról.
43. Válasszuk le a vezetékeket a gyújtótekercsről.
44. Válasszuk le a gyújtógyertya vezetékeit és vegyük le az elosztót (lásd a fotót).

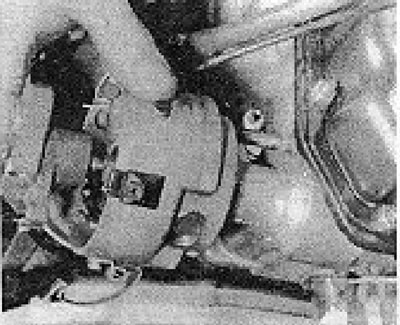

48.44. kép: Az elosztó eltávolítása.
45. Válasszuk le a hűtőfolyadék hőmérséklet-érzékelő vezetékét (lásd a fotót).

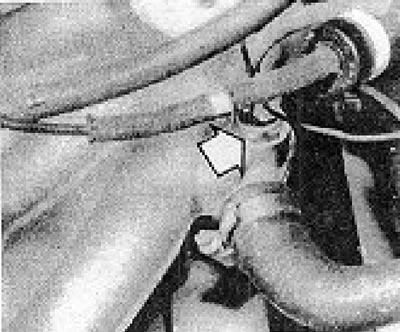

4B.45. kép: Hűtőfolyadék hőmérséklet-érzékelő (a nyíllal jelölve).
46. Távolítsa el az anyát, amely a levegőbeszívó könyököt rögzíti a karburátorról, és válassza le a vákuumtömlőket a meleglevegő-ellátó rendszer vezérlőszelepéről. Válasszuk le a légcsatorna másik végét a légszűrőről.
47. Válasszuk le a tömlőt a légtelenítő szelepről (lásd a fotót) és távolítsa el a légcsatornát.

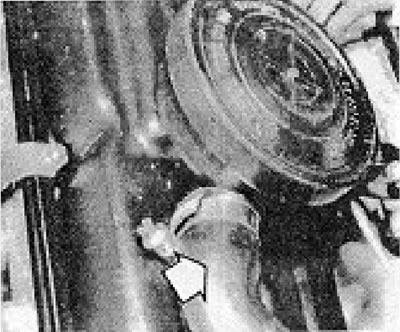

4B.47. kép: Légtelenítő szelep tömlőjének csatlakozási pontja (a nyíllal jelölve).
48. Távolítsa el a légtelenítő szelepet (lásd a fotót), amelynek bajonett illeszkedik a testébe.

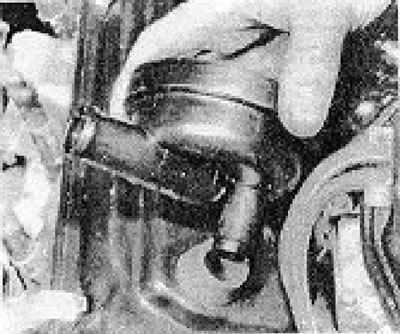

4B.48. kép: A légtelenítő szelep eltávolítása.
49. Válasszuk le a víztömlőt a szívócsonokról.
50. Válasszuk le a beömlő és kiömlő üzemanyagcsöveket a karburátorról.
51. Válassza le a következő vezetékeket: fojtótekercs-burkolatok; levegő bypass szelep; kollektorfűtő; kollektorfűtő hőkapcsolója.
52. A gázpedál bowdenjét leszerelték (lásd a fotókat).

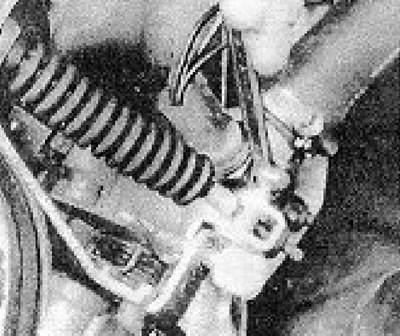

4B.52A. kép. A gázpedál bowden bilincsének leválasztása...

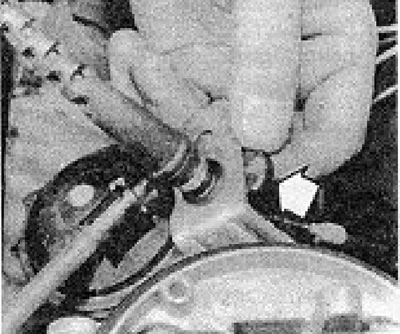

49.52B. kép....és a tartókonzolon lévő szorító (a nyíllal jelölve).
53. Válassza le a meleg levegő ellátó tömlőt a levegőbeszívó védőlemezről.
54. Válasszuk le a fékszervo vákuumvezetékét (lásd a fotót).

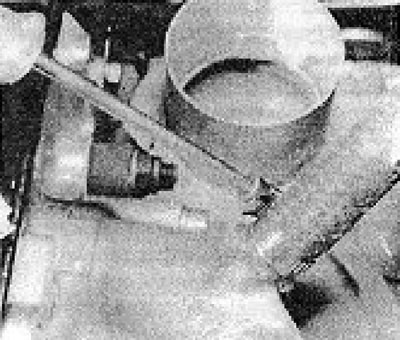

48.54. kép. A fékszervó vákuumtömlőjének leválasztása.
55. Válasszuk le a maradék levegőtömlőt a szívócsonokról.
56. Válasszuk le a földelővezetéket a szelepfedélről (lásd a fotót).

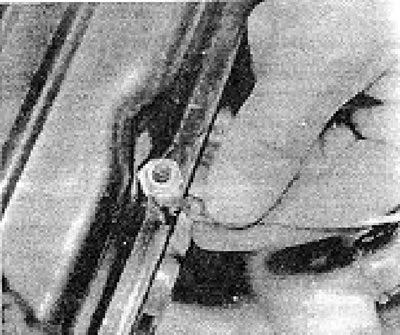

48.56. kép: A szelepfedél földelővezetékének leválasztása.
57. Csatlakoztassa az emelőket a motor emelőszemeihez, és emelje meg kissé.
58. Válasszuk le a jobb oldali motortartót (lásd a fotót).

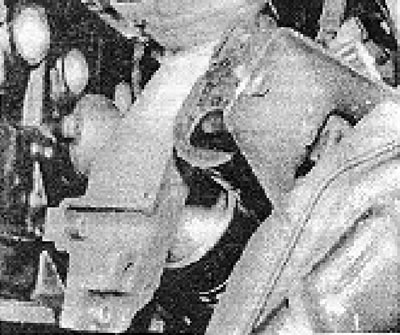

48.58. kép Csípős motortartó.
59. Válasszuk le a bal oldali motortartót (lásd a fotót).

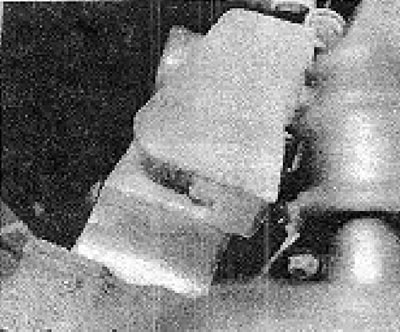

48.59. kép: Bal oldali motortartó.
60. Lassan emelje fel a motort, ügyelve arra, hogy ne sértse meg a levegő bypass szelepet és a gyújtótekercset (lásd a fotót).

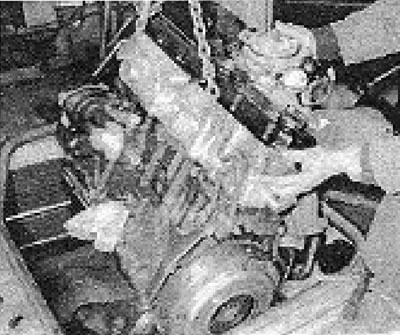

46.60. kép. A motor felemelése (figyelj az emelőfülek helyzetére).
61. Óvatosan vegye ki a motort a gépből, és helyezze a földre vagy egy munkapadra.
Megjegyzés: Az olajteknő kialakítása miatt nagyon nehéz a motort függőlegesen beszerelni, ezért ajánlott először az olajteknőt és az olajfelvevő csövet eltávolítani.
62. Távolítsa el a motor többi tartozékát.
63. Távolítsa el a szívócsonkot a karburátorral együtt.
64. Szerelje le a kipufogócsonkot, ügyelve a hővédő pajzsok helyzetére és rögzítésére.
65. Szerelje le a generátort.
66. Távolítsa el az olajszűrőt és szükség esetén a szűrőházat.
67. Csavarja le a csavarokat, és vegye le a termosztát házát és magát a termosztátot.
68. Szerelje le a kuplungot.
69. A fennmaradó alkatrészek eltávolítását a motorfelújításról szóló következő bekezdésekben tárgyaljuk.
