144. Szerelje le a vezérműtengelyt.
145. A szelepmechanizmus alkatrészeinek eltávolítása előtt tiszta dobozokat kell készíteni, amelyekbe a szelepalkatrészeket elrendezheti. Vigyázz, nehogy összekeverd őket.
146. Távolítsa el a nyomórudakat (lásd a fotót).

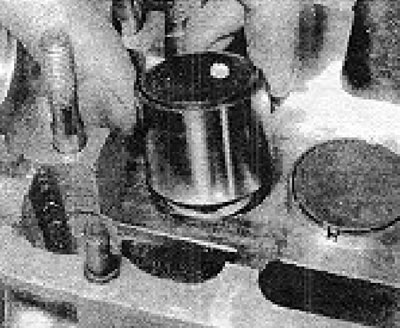

4B.146. kép. A tolórúd eltávolítása.
147. A szelepek eltávolításának és a hengerfej újjáépítésének eljárása megegyezik az 1. fejezet 18. szakaszában leírtakkal. Jegyezze fel a következő pontokat, és tekintse meg a 2.4L-es motor specifikációit.
148. Mind a szívó-, mind a kipufogószelep rugói a foglalatukban helyezkednek el (lásd a fotót).

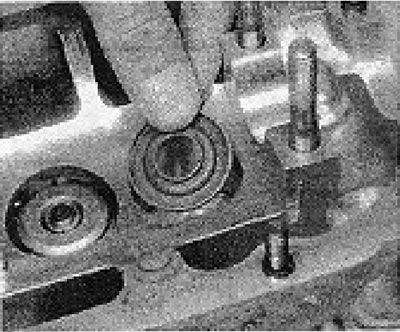

4B.148. kép. A szeleprugó-ülék beszerelése.
149. A fej újraköszörüléséhez szükséges maximális méreteket a 13.10. és 13.11. ábra mutatja (lásd még az 1. fejezetet).

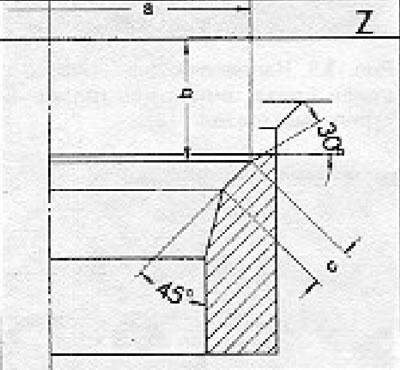

13.10. ábra Szívószelep-ülékek utáncsiszolása (4B. szakasz).

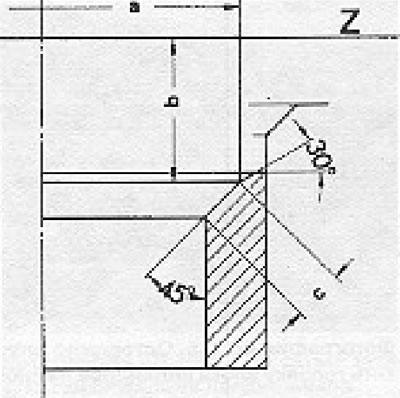

13.11. ábra Kipufogó szelepülések utáncsiszolása (4B. szakasz).
150. A kipufogószelepeket nem lehet újraköszörülni. Csak kézzel lehet bedörzsölni őket.
151. Ellenőrizd, hogy az olajbefecskendező furatok a bal/jobb tengelyen vannak-e (lásd a fotót).

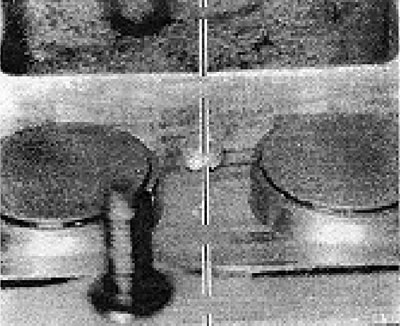

4B.151. kép. Az olajpermetező furatok tengelye.
152. A hengerfej felújítása után ellenőrizni és be kell állítani a szelephézagokat.
