198. A következő eljárás a jármű motorjának tömítéseinek cseréjére vonatkozik (kiszerelt motoron is ugyanígy van).
199. Az első olajtömítés eléréséhez el kell távolítani a rezgéscsillapítót és a vezérműszíj lánckerekét, amely a főtengelyen található.
200. Távolítsa el a régi olajtömítést, ügyelve arra, hogy ne sértse meg az olajszivattyú házát.
201. Kenje be az új olajtömítést tiszta motorolajjal.
202. Tekerje be ragasztószalaggal a főtengely végét, ahol a karima található, hogy elkerülje az új olajtömítés peremének sérülését.
203. A tömítést úgy szerelik be, hogy a zárt felülete kifelé nézzen.
204. Szerelje fel a szimeringet torzítás nélkül a főtengely végére, és hajtsa fel a tengelyre.
205. Ha a tömítés menet közben eldeformálódik, akkor valószínűleg megsérül, és ki kell cserélni.
206. Miután az olajtömítő gyűrűt a tengelyre helyezték, egy megfelelő fejből, dugókulcsból és a főtengely-szíjtárcsa csavarjából prést kell készíteni, és az olajtömítő gyűrűt a helyére kell nyomni az olajszivattyú házába.
207. Szerelje vissza az eltávolított alkatrészeket.
208. A hátsó főtengely olajtömítése egy olyan házban található, amely a hengerblokk hátsó felületéhez van csavarozva (lásd a fotót).

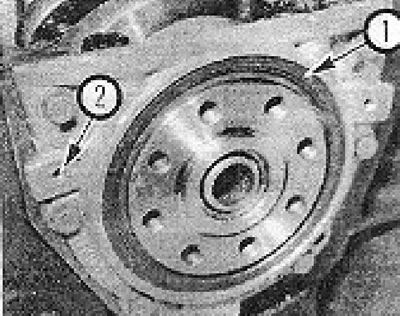

4B.208. kép. Hátsó főtengely-olajtömítés a helyén: 1 - Tömítés; 2 - Olajtömítő ház.
209. A hátsó olajtömítés eléréséhez el kell távolítani a sebességváltót, a tengelykapcsoló házát, magát a tengelykapcsolót és a lendkereket.
210. Az olajtömítés a házának eltávolítása nélkül is eltávolítható, azonban motorfelújítás esetén a hátsó olajtömítés házát továbbra is eltávolítják a főtengely eltávolításához.
211. Távolítsa el a régi olajtömítést, ügyelve arra, hogy ne sértse meg a házát.
212. Kenje be az új olajtömítést tiszta motorolajjal.
213. A tömítést úgy szerelik be, hogy a zárt felülete kifelé nézzen.
214. Óvatosan helyezze be a tömítést a házába, és egy megfelelő lyukasztóval egyenletesen ütögesse meg a széleit.
215. Ha az olajtömítő ház összetört, szereljen be egy új tömítést a hengerblokkra, oda, ahol az olajtömítő ház be van szerelve (lásd a fotót).

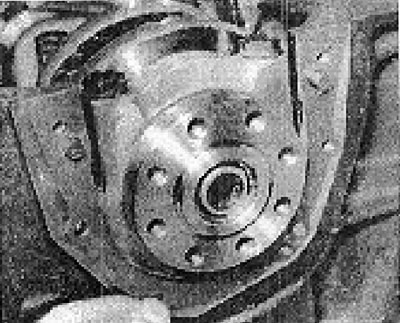

4B.215. kép. Új olajtömítés háztömítés beszerelése a hengerblokkra.
216. Szerelje fel az olajtömítés házát a főtengely peremére és a 2 rögzítőcsapra (lásd a fotót).

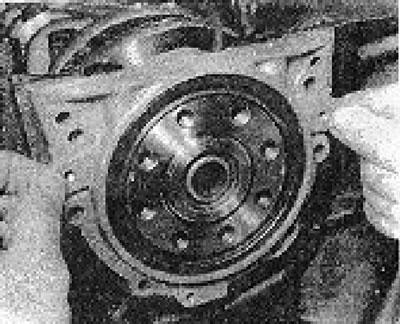

4B.216. kép. Az olajtömítés házának felszerelése a főtengely peremére.
217. Szerelje be a rögzítőcsavarokat, és húzza meg azokat a megadott nyomatékkal.
218. Szerelje be a lendkereket, a tengelykapcsolót, a tengelykapcsoló házát és a sebességváltót.
Megjegyzés: Ha az olajtömítést a járműben lévő motor mellett cserélik, akkor nem kell eltávolítani az olajteknőt. Csak ne felejtsd el a két olajteknő rögzítőcsavarját, amik az olajtömítés házába mennek.
