2. Выкарыстоўваючы кавалак металу прыдатнай таўшчыні, праверце, што вымярэнне (а) адпавядае паказанаму на Малюнку 6.31. Калі гэта ня так. вызваліце скразны ніт пальца і ссуньце палец уверх ці ўніз па неабходнасці.

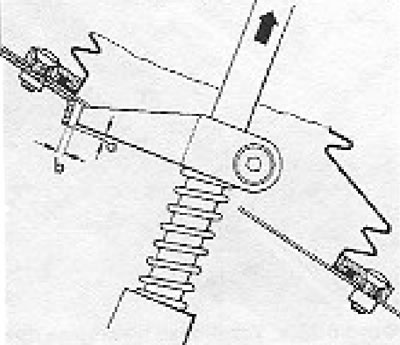

Малюнак 6.31. Рэгуляванне пальца селектара (Раздзел 9): а = 2.0 мм; b = 3.0 мм.
3. Працуючы пад аўтамабілем, прыслабце скразны ніт у заціску цягі селектара пераключэння перадач і адрэгулюйце становішча рычага і цягі такім чынам, каб забяспечыць зазор (b) паміж канцом пальца і стопорной пласцінай, як намалявана на малюнку 6.31.
4. Па завяршэнні працы націсніце на рычаг селектара направа, і зацягніце скразны ніт заціску.
Малюнак 6.32. Скразны ніт цягі селектара пераключэння перадач (Раздзел 9).
5. Уключыце трэцюю перадачу, выцягнуўшы-рычаг селектара ўверх прыкладна на 10,0 мм. а затым адсунуўшы яго назад.
6. Вызваліце скразны ніт заціску цягі ў другі раз, і націсніце рычаг селектара налева да ўпора. Зноў зацягніце скразны ніт.
7. Усталяваўшы рычаг селектара зноў у нейтральнае становішча, націсніце на рычаг налева і вымерайце зазор (з) паміж кутом пальца і бокам стопорной пласціны, як намалявана на Малюнку 6.33. Калі патрабуецца рэгуляванне, вызваліце скразны ніт пальца і звярніце палец, аднак не змяняйце вышыню ўсталёўкі пальца. Па завяршэнні працы зацягніце скразны ніт.

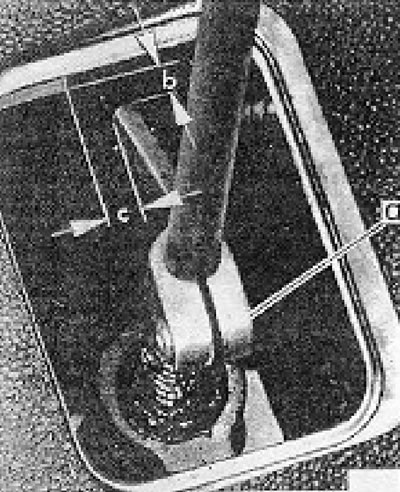

Малюнак 6.33. Рэгуляванне пальца ў падставе рычага пераключэння перадач (Раздзел 9): а - скразны ніт; b = 3,0 мм; с = 3.0 мм.
8. Пасля таго, як усе аперацыі па рэгуляванні будуць скончаны, уключыце па чарзе кожную перадачу. Павінна быць немагчыма прасунуць рычаг пераключэння перадач напрамую з першай перадачы ў перадачу задняга ходу. Гэта забяспечваецца правільна адрэгуляваным становішчам пальца, які ўпіраецца ў стопорную пласціну.

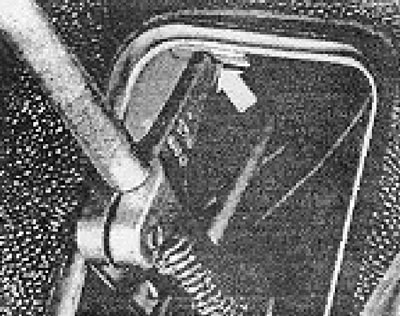

Малюнак 6.34. Зніміце прамежкавы палец супраць стопорной пласціны (Раздзел 9).
