Рамонт тармазных трубаправодаў (VW Passat B6)

З дапамогай прылады для развальцоўкі труб VAS 6056 можна развальцоўваць тармазныя трубкі з вонкавым дыяметрам 5 мм, не пашкоджваючы пры гэтым пакрыцці. Дзякуючы гэтаму ў пэўных выпадках магчыма замена асобных частак тармазных трубаправодаў, якая дазваляе паменшыць кошт рамонту.



Праца з прыладай для развальцоўкі труб VAG 1356 на чорных тармазных магістралях не дапушчаецца з-за іх пакрыцця і дыяметра.

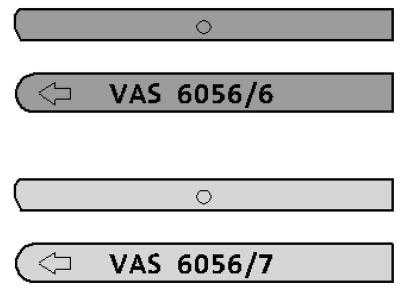

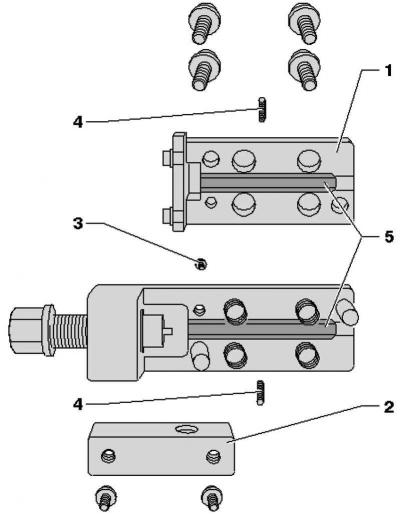

Нататка: Стрэлка на круглявым боку заціскаў павінна паказваць да боку корпуса, а прамы бок заціскаў павінна быць усталявана да шпіндзеля, у адваротным выпадку няправільна фармуецца развальцовачная галоўка (мал. 6.52Заўвага:).

Кіраўніцтва па працы

Адкруціце неабходную тармазную трубку ад суппорта ці тармазнога цыліндру, падстаўце пры гэтым ёмістасць пад вынікаючую тармазную вадкасць і ўтылізаваць яе якая адпавядае выявай.

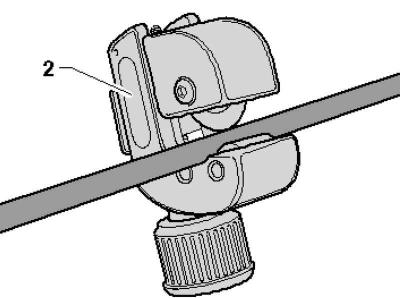

Разрэжце тармазную трубку ў падыходным месцы (прамы адрэзак са свабодным доступам) з дапамогай трубарэза 2 (мал. 6.53).

Выдаліце дэфектны адрэзак.

Абястлусціце паверхню тармазной трубкі.

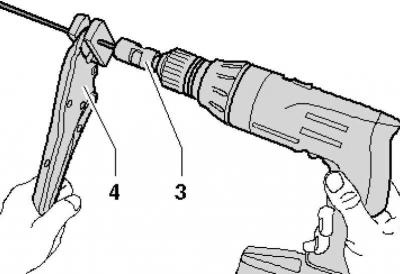

Зацісніце тармазную трубку ў абцугах 4 такім чынам, каб каля 50 мм выступала з пластмасавых заціскных губак (мал. 6.54).

Зацісніце прыладу для абточвання 3 у дрылі і пасадзіце яго на тармазную трубку.

На малых абарачэннях дрылі і пад лёгкім націсканнем абтачыце пакрыццё з тармазной трубкі.


Даўжыня абточвання задаецца ўпорам у прыладзе для абточвання.

Зніміце прыладу для абточвання з тармазной трубкі і выдаліце рэшткі габлюшкі.

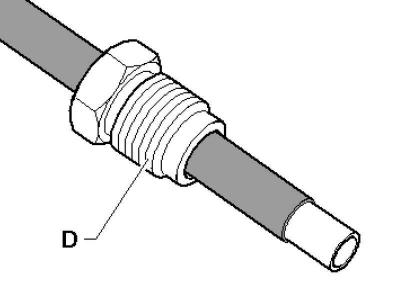

Зніміце абцугі і пасадзіце штуцэр D на тармазную трубку (мал. 6.55).

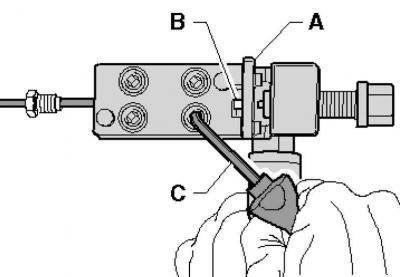

Устаўце трубку В да ўпора А ў прыладу для развальцоўкі (мал. 6.56).

Нататка: Трубка павінна прылягаць да ўпора пры зацягванні шасцігранных шруб, у адваротным выпадку развальцовачная галоўка апынецца няправільнай.

Папярэдне зацісніце трубку ў прыладзе для развальцоўкі, каб яна больш не ссоўвалася. Затым адкіньце ўпор А ўверх і зацягніце шасцігранныя шрубы крыж-накрыж кутняй адвёрткай З.

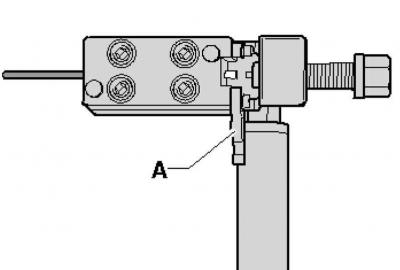

Укруціце шпіндзель да ўпора ў прыладу для развальцоўкі (мал. 6.57).

Ізноў выкруціце шпіндзель.

Адкруціце шасцігранныя шрубы крыж-накрыж.

Выміце трубку з прылады для развальцоўкі, ачысціце яго і праверце тармазную трубку і развальцоўку.

Прамыйце пакінутую на аўтамабілі частка тармазной трубкі:

Падлучыце прыладу для напаўнення і прапампоўкі тармазной сістэмы, пасадзіце шланг ёмістасці для прапампоўкі на развальцоўку і ўлучыць прыладу для напаўнення і прапампоўкі тармазной сістэмы на кароткі час, каб працякла невялікая колькасць тармазной вадкасці.

Прадзьміце апрацаваную тармазную трубку сціснутым паветрам.

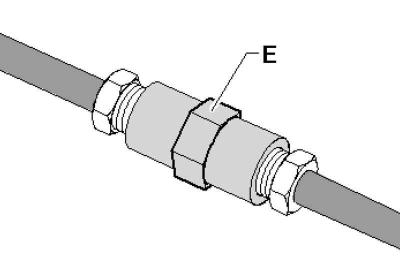

Злучыце тармазныя трубкі перахадніком E (мал. 6.58).

Усталюйце тармазную магістраль.

Прапампуйце тармазную сістэму.
