Ручэйкавы рамень — праверка (VW Golf 5)

Карэкціроўка нацяжэння раўчукавага рамяня не патрэбна. Належнае нацяжэнне рамяня забяспечвае ролік аўтаматычнага нацягвальніка.

У рамках тэхнічнага абслугоўвання варта правяраць толькі стан раўчукавага рамяня і пры наяўнасці пашкоджанняў - замяняць яго на новы.

Адмысловыя прылады і прынады не патрабуюцца.

Для замены зношанага ці пашкоджанага рамяня спатрэбіцца раўчуковы рамень, які адпавядае тыпу ўсталяванага на аўтамабілі рухавіка.

Праверка

1. Уключыце нейтральную перадачу.

Увага! Паддомкрачивание аўтамабіля і яго ўстаноўка на падставачныя казлы спалучаны з небяспекай траўмы. Азнаёмцеся з мерамі бяспекі, выкладзенымі ў раздзеле "Паддомкрачивание аўтамабіля".

2. Паддамкаркайце аўтамабіль і ўсталюеце яго на падстаўныя казлы.

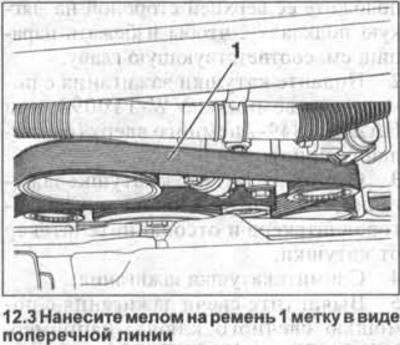

3. Вырабіце мелам на рамень 1 пазнаку ў выглядзе папярочнай лініі (гл. ілюстрацыю).



4. Правярніце рухавік па кірунку яго кручэння, дзейнічаючы з-пад аўтамабіля. Для гэтага ўсталюеце на ніт мацавання рэменнага шківа тарцовую галоўку.

Круціце рухавік па гадзіннікавай стрэлцы датуль, пакуль рамень не мінуе поўны абарачэнне, а пазнака, нанесеная мелам, не стане бачная.

Круцячы рухавік, уважліва аглядайце рамень, каб праверыць яго стан.



Дадзеная праверка павінна выявіць адсутнасць або наяўнасць наступных пашкоджанняў ручайковага рамяня:

• сляды алею і змазкі;

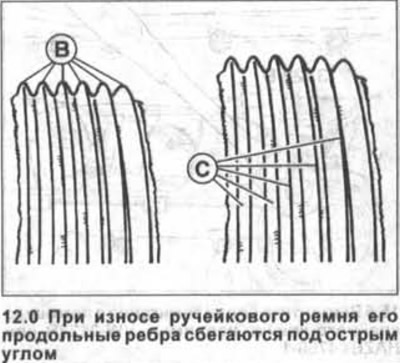

• знос рамяня. Пры зносе рамяня яго падоўжныя рэбры збягаюцца пад вострым кутом (гл. У на ілюстрацыі 12.0). Рэбры новага рамяня маюць трапецападобную форму. Рэбры рамяня адыходзяць ад корда і ён прыкметны з-за больш светлай афарбоўкі (гл. З на ілюстрацыі 12.0);
• зацвярдзелыя або шклопадобныя беражкі.

Іншымі пашкоджаннямі раўчукавага рамяня з'яўляюцца:

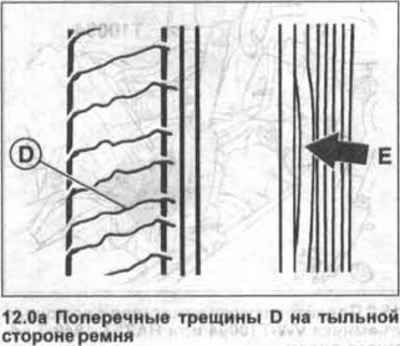

• а) папярочныя расколіны D на тыльным боку рамяня (гл. ілюстрацыю 12.0а);
• б) адслаенне Е часткі рэбраў (гл. стрэлку на ілюстрацыі 12.0а);

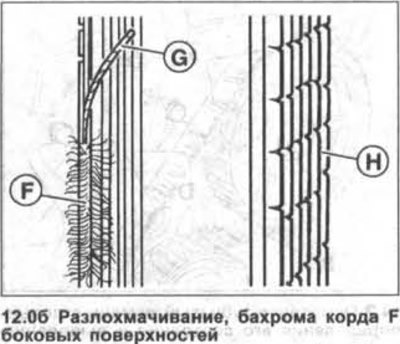

• в) разлохмочивание, махры корда F бакавых паверхняў (гл. ілюстрацыю 12.0б);
• г) разрывы корда G (гл. ілюстрацыю 12.0б);
• д) папярочныя расколіны Н на некалькіх рэбрах (гл. ілюстрацыю 12.0б),
• е) выломы рэбраў рамяня;
• ж) папярочныя расколіны на рэбрах;
• з) адклады (камяні) паміж рэбрамі рамяня;
• і) скочванне гумы асновы рамяня.

Пры наяўнасці хоць аднаго або некалькіх з вышэйпаказаных пашкоджанняў раўчуковы рамень падлягае замене, гл. адпаведны раздзел.
