Свечкі запальвання — замена (VW Golf 5)

Неабходныя прылады і прынады:

• свячны ключ, напрыклад, HAZET 4766-1;
• адпаведныя здымнікі, якія залежаць ад тыпу рухавіка;
• аўтамабілі з рухавіком абёмам 1,4-/1,6 літра BCA/BKG/BLN/BAG/ BLF/BLP - здымнік VW-T10094 або HAZET 1849-7;
• аўтамабілі з рухавіком абёмам 1,6 літра BGU / BSE / BSF - здымніка VW-ST10112 або HAZET 1849-9;
• аўтамабілі з рухавіком TFS1 аб'ёмам 2.0 літра AXW / BLRJBLX / BL У / АХХ-здымнік VW-T40039.

Увага! Пры адсутнасці паказаных прылад спатрэбіцца дэмантаж дэталяў, якія абцяжарваюць доступ да штэкераў ці шпулькам запальвання. Пры гэтым варта памятаць, што пры выкарыстанні для зняцця шпулек іншай прылады існуе небяспека, асоба гэта дакранаецца рухавіка аб'ёмам 2,0 літра, пашкоджанні шпулькі запальвання.

Неабходныя матэрыялы: 4 свечкі запальвання адпаведнай спецыфікацыі.

Увага! I Свечкі запальвання выкручвайце толькі пры халодным рухавіку ці ж яго тэмпература павінна быць такой, каб на ім можна было трымаць руку. Пры зняцці свечак з разагрэтага рухавіка можна пашкодзіць разьбярства ў гнёздах пад свечкі, якія ўсталёўваюцца на галоўцы блока цыліндраў, вырабленай з лёгкага металу.

Аўтамабілі з бензінавым рухавіком абёмам 1,4 літра ВСА магутнасцю 55 квт (75 л. з.)

Зняцце

1. Выкруціце балты мацавання, зніміце ахоўнае вечка над рухавіком і пакладзяце яе верхнім бокам на мяккую падшэўку, каб пазбегнуць драпін, гл. адпаведны раздзел.



2. Падайце шпулькі запальвання з дапамогай здымніка VW-T10094 або HAZET 1849-7 крыху ўверх (гл. ілюстрацыю).



3. Адцісніце штэкер да шпулькі запальвання, сцісніце рукой ланцужкі фіксатараў штэкера і адлучыце штэкер ад шпулькі.

4. Зніміце шпулькі запальвання.

5. Выкруціце свечкі запальвання з дапамогай свячнога ключа, напрыклад, V W-3122В або НAZET 4766-1 (гл. ілюстрацыю).

Ўстаноўка

6. Укруціце новыя свечкі рукой да прылягання да галоўкі блока цыліндраў і зацягніце іх з дадаткам намаганні 30 Нм.

7. Падлучыце да шпулек штэкеры сілкавання і зафіксуйце іх.

8. Усталюйце на свечкі шпулькі запальвання і выпраўце іх у адпаведнасці з праёмамі на вечку галоўкі блока цыліндраў.

Увага! Шпулькі павінны зафіксавацца, што суправаджаецца выразнай пстрычкай.

9. Усталюйце на месца ахоўнае вечка над рухавіком, гл. адпаведны раздзел.

Аўтамабілі з рухавіком FSI аб'ёмам 1,4-/1,6 літра BKG/BLN/BAG/BLF/BLP магутнасцю 66/85 квт (90/115 к.с.)

Зняцце

10. Выкруціце балты мацавання, зніміце ахоўнае вечка над рухавіком і пакладзяце яе верхнім бокам на мяккую падшэўку, каб пазбегнуць драпін, гл. адпаведны раздзел.

11. Падайце шпулькі запальвання з дапамогай здымніка А, напрыклад, V W-T10094 або HAZET 1849-7 крыху ўверх (гл. ілюстрацыю).



12. Адцісніце фіксатар штэкера шпулькі запальвання з дапамогай кручка В, напрыклад, VW-T10118 і адлучыце штэкер ад шпулькі (гл. ілюстрацыю 15.11).

13. Зніміце шпулькі запальвання.

14. Выкруціце свечкі запальвання з дапамогай свячнога ключа, напрыклад, VW-3122B або HAZET 4766-1.

Ўстаноўка

15. Укруціце новыя свечкі рукой да прылягання да галоўкі блока цыліндраў і зацягніце іх з дадаткам намаганні 30 Нм.

16. Надзеньце на шпулькі запальвання здымнік VW-T10094 ці HAZET 1849-7.

17. Падлучыце да шпулек штэкеры сілкавання і зафіксуйце іх.

18. Усталюйце на свечкі шпулькі запальвання, выпраўце іх у адпаведнасці з праёмамі на вечку галоўкі блока цыліндраў і замацуеце, адціснуўшы здымнікам уніз.

19. Усталюйце на месца ахоўнае вечка над рухавіком, гл. адпаведны раздзел.

Аўтамабілі з бензінавага рухавіка абёмам 1,6 літра BGU / BSE / BSF магутнасцю 75 кВт (102 к.с.)

20. Выкруціце балты мацавання, зніміце ахоўнае вечка над рухавіком і пакладзяце яе верхнім бокам на мяккую падшэўку, каб пазбегнуць драпін, гл. адпаведны раздзел.

21. Адлучыце штэкеры фарсунак 1-га і 4-га цыліндраў. Цыліндр № 1 знаходзіцца раўчукавага рамяня рухавіка.

22. Зніміце шпулькі запальвання з дапамогай здымніка А, напрыклад, VW-T10112 ці HAZET 1849-9 (гл. ілюстрацыю).

Увага! Пры адсутнасці паказаных прылад спатрэбіцца дэмантаж дэталяў, якія абцяжарваюць доступ да штэкераў шпулек запальвання. Рэкамендуецца ў гэтым выпадку даручыць замену свечак запальвання майстэрні.

Інфармацыя прадстаўлена на сайце: vwmanual.ru

23. Выкруціце свечкі запальвання з дапамогай свячнога ключа, напрыклад, VW-3122В або HAZET 4766-1.

Ўстаноўка

24. Укруціце новыя свечкі рукой да прылягання да галоўкі блока цыліндраў і зацягніце іх з дадаткам намаганні 2 5 Нм

25. Падлучыце да шпулек штэкеры сілкавання і пераканайцеся, што яны трывала пасаджаны.

26. Усталюйце на месца ахоўнае вечка над рухавіком, гл. адпаведны раздзел.

Аўтамабілі з рухавіком (T) FSI аб'ёмам 2,0 літра AXW/BLR/BLX/BL Y/AXX магутнасцю 110/147кВт (150/200 к.с.)

Зняцце

27. Выкруціце балты мацавання, зніміце ахоўнае вечка над рухавіком і пакладзяце яе верхнім бокам на мяккую падшэўку, каб пазбегнуць драпін, гл. адпаведны раздзел.

28. Выкруціце два ніта 1 і зніміце накіроўвалую (гл. ілюстрацыю).



29.Усталюеце здымнік VW-T40039 (гл. А на ілюстрацыі) на шпульку запальвання так, каб здымнік быў замацаваны толькі на верхнім, тоўстым выступе 1 шпулькі. Калі здымнік будзе замацаваны на ніжніх выступах, то яны зламаюцца.



30. Пацягніце за здымнік і прыпадніміце шпулькі запальвання прыкладна на тры сантыметра (гл. стрэлку на ілюстрацыі 15.29).

31. Адцісніце штэкеры 2 да шпульак запальвання, сцісніце рукой ланцужкі фіксатараў штэкера і адлучыце штэкеры ад шпулек (гл. ілюстрацыю 15.28).

32. Зніміце шпулькі запальвання з галоўкі блока цыліндраў.

33. Выкруціце свечкі запальвання з дапамогай свячнога ключа, напрыклад, VW-3122В або HAZET 4766-1.

Ўстаноўка

34. Укруціце новыя свечкі рукой да прылягання да галоўкі блока цыліндраў і зацягніце іх з дадаткам намаганні 25 Нм.

35. Устанавіце шпулькі запальвання ў іх пасадачныя праёмы так, каб штэкеры шпулек можна было падлучыць.

36. Падлучыце штэкеры шпулек запальвання і пераканайцеся, што яны зафіксаваліся.

37. Надзеньце на свечкі запальвання наканечнікі і павярніце іх рукой, каб яны зафіксаваліся.

38. Замацуйце нітамі накіравальную правадоў.

39. Усталюйце на месца верхняе ахоўнае вечка рухавіка, гл. адпаведны раздзел.

Абнаўленне разьбы гнязда для свечкі запальвання

Увага! Калі высветліцца, што пашкоджана разьбярства гнязда на галоўцы блока цыліндраў, куды ўшрубоўваецца свечка запальвання, то гэтае разьбярства неабходна абнавіць. Для нарэзкі новага разьбярства фірма BERU прапануе адпаведны рэмкамплект. З дапамогай спецыяльнага свердзела абтачэце пашкоджанае разьбярства. Галоўку блока цыліндраў для гэтага дэмантаваць не трэба. Затым нарэжце новае разьбярства ў гняздзе і ўкруціце свечку разам са адмысловым ушчыльняльным укладышам. Укладышы забяспечваюць трываласць пасадкі свечак і патрабаваны ўзровень кампрэсіі.

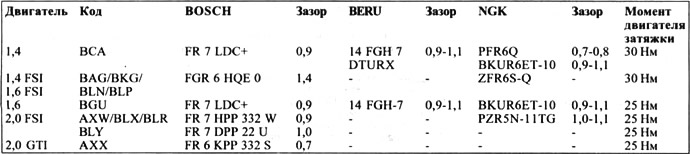

Свечкі запальвання для аўтамабіляў Golf/Touran

Увага! З прычыны сталых тэхнічных змен можа апынуцца, што для асобных тыпаў рухавікоў неабходныя свечкі з іншымі параметрамі. Таму пры набыцці свечак запальвання рэкамендуецца мець пры сабе тэхпашпарт з ідэнтыфікацыйным нумарам аўтамабіля. У тэхпашпарце пазначаны таксама і трохзначны код рухавіка.
