Снятие и установка тормозных колодок
Шасси. Тормозная система. Фольксваген Пассат B3

Главная > Passat > Пассат B3 > Шасси > Тормозная система > Снятие и установка тормозных колодок
            0


Снятие



Снять тормозной барабан, см. выше.

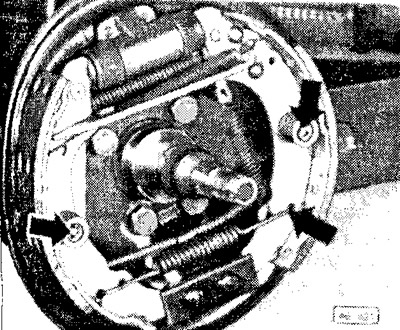

Тарелку пружины сильно поджать пассатижами к нажимной пружине и повернуть на 90° (1/4 оборота). Во время поджатия штифт с обратной стороны тормозного щита прижимать вперед.

Снять вторую тарелку пружины.

Снять нижнюю возвратную пружину.

Рукой снять тормозные колодки с нижней опоры и вынуть нижнюю возвратную пружину.

Снять трос ручного тормоза.

Тормозные колодки зажать в тиски.

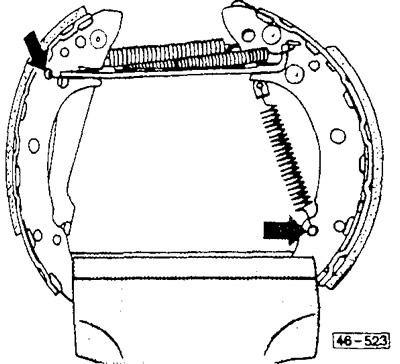

Пружину растяжения для клина и верхнюю пружину растяжения снять пассатижами.

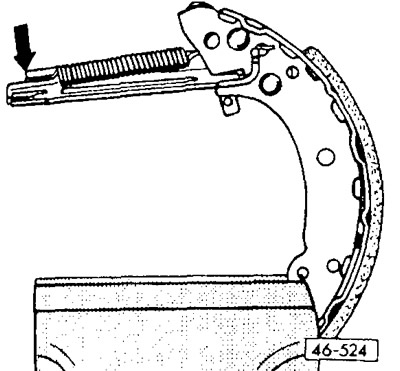

Зажать в тиски первичную колодку и снять пружину растяжения.


Установка



Обязательно применять тормозные колодки одинакового качества, тормозной барабан и тормозной шит по возможности обдуть сжатым воздухом. При снятых тормозных колодках не нажимать на педаль тормоза, так как при этом поршни выскользнут из колесного тормозного цилиндра. Если колесный тормозной цилиндр влажный, его необходимо ремонтировать. При наличии рисок тормозной барабан обточить. При этом всегда обтачивать оба барабана заднего моста.

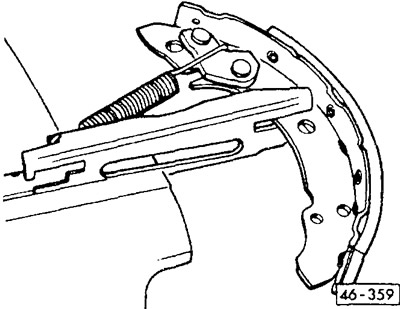

Нажимную планку зажать в тиски, установить пружину растяжения и вставить тормозную колодку в нажимную планку.

Вставить клин. Клин располагается между первичной колодкой и нажимной планкой.

Внимание: Выступ на клине должен быть обращен к нажимной планке.

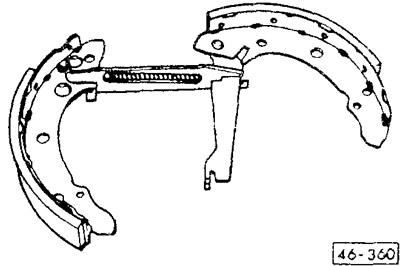

Вставить тормозную колодку с рычагом, тормозного механизма в паз нажимной планки (рис.46-360).

Установить верхнюю стяжную пружину,

Присоединить трос ручного тормоза к рычагу тормозного механизма.



Опереть тормозные колодки на поршни колесного тормозного цилиндра.


Установить нижнюю стяжную пружину и опереть тормозные колодки на нижнюю опору.

Навесить на клин пружину растяжений.

Штифты нажимных пружин провести через отверстия в тормозных колодках. Вставить нажимные пружины, приставить тарелку пружины пассатижами и сжать пружину. При этом придерживать штифт с другой стороны тормозного шита. Тарелку пружины повернуть пассатижами на 90° (1/4 оборота) и таким образом зафиксировать. Аналогично установить вторую тарелку пружины.

Установить тормозной барабан и отрегулировать осевой зазор подшипника ступицы колеса, см. выше.

Многократно сильно выжать педаль ножного тормоза. Благодаря этому производится регулировка тормозов задних колес.

Привернуть колесо, автомобиль опустить и затянуть колесные болты перекрестным способом моментом 110 Нм.

Выполнить пробные торможения при движении со средней скоростью.
