Установка
Демонтировать тормозной барабан вместе со ступицей заднего колеса, см. "Задняя колесная опора".
(46-393) отцепить с помощью газового ключа нажимные пружины.
Отцепить тросик ручного тормоза от тормозного рычага.
Отцепить нижнюю отводящую пружину.
Отцепить пружину установочного рычага.

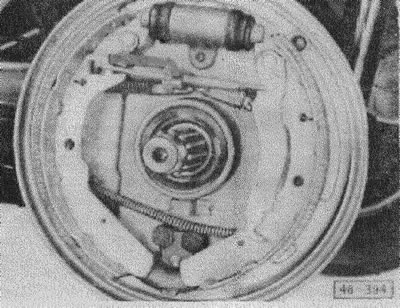

(46-394) поднять тормозные колодки из нижней подпорки.
Отцепить комбинированными щипцами возвратные пружины вверху, снять тормозные колодки с нажимной штангой.
Внимание! Не наступать на тормоза, чтобы из цилиндра не выскочил поршень.
Установка
Внимание! Обязательно заменять тормозные накладки по осям, т.е. с обеих сторон. Применять накладки только одинакового качества.
Проверить тормозной цилиндр колесного тормоза на герметичность. Для этого снять защитный колпак. Если под колпаком обнаружена влага, цилиндр перебрать или заменить.
(46-395) вставить тормозные колодки с верхними отводящими пружинами. Устанавливать правильно: концы пружины с длинным плечом должны быть обращены к цилиндру.
Установить колодки на нижнюю подпорку.
Слегка смазать нарезку нажимной штанги. Установочная шестерня должна вращаться легко.

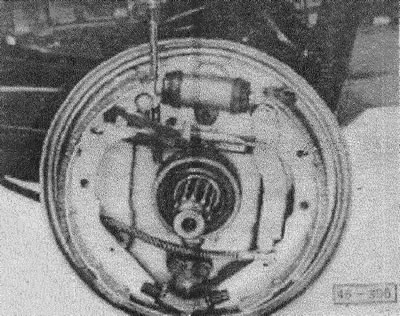

(46-396) накладку приподнять отверткой и вставить нажимную штангу. Скос на втулке и более длинная цапфа нажимной штанги смотрят в сторону кожуха.
(Информация представлена на сайте: «VWmanual.ru»)
Установить нажимные пружины вместе с тарелкой.
(46-397) зацепить пружину установочного рычага.
Зацепить пружину за тормозной рычаг.
(46-398) прицепить нижнюю отводящую пружину. Более длинный конец пружины должен быть обращен к цилиндру.
Произвести основную установку задних колесных тормозов, см. ниже.
Установить тормозной барабан со ступицей заднего колеса, привернуть осевую гайку, см. "Демонтаж и установка тормозного барабана".
Прикрутить колесо, опустить автомобиль, болты колеса затяну крестообразно с моментом 180 нм.
Осевую гайку затянуть с моментом 350 нм и зашплинтовать. Если шплинт не проходит, продолжать затягивать гайку.
Внимание! При затягивании осевой гайки автомобиль должен стоять на колесах, иначе может произойти несчастный-случай.
