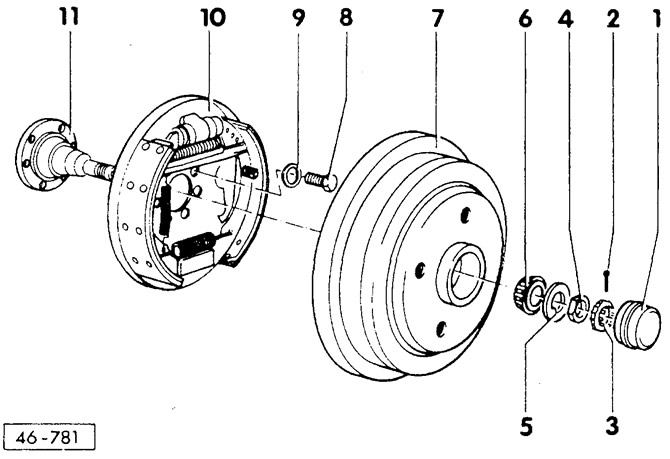

- 1 — защитный колпачок
- 2 — шплинт
Всегда заменять.
- 3 — корончатая стопорная шайба
- 4 — шестигранная гайка
Для регулирования осевого зазора подшипника ступицы колеса.
- 5 — нажимная шайба
- 6 — подшипник ступицы колеса наружный
- 7 — тормозной барабан
Внутренний диаметр в зависимости от модели составляет 200 или 230 мм; граница износа соответственно 201 или 231 мм. Допустимое боковое биение поверхности расположения колесных болтов: 0,2 мм; предельное биение тормозной поверхности: 0,05 мм. Тормозной барабан тщательно очистить, проверить на износ, повреждения, сохранение заданных размеров, повреждения резьбы под колесные болты, безукоризненное состояние тормозных поверхностей. Ступицу колеса заполнить универсальной смазкой.
- 8 — болт с шестигранной головкой, 60 Нм
- 9 — тарельчатая пружина
Большая опорная поверхность обращена к тормозному щиту.
- 10 — тормозной шит с тормозными колодками
Перед снятием тормозного барабана колодки отодвинуть.
- 11 — цапфа оси
