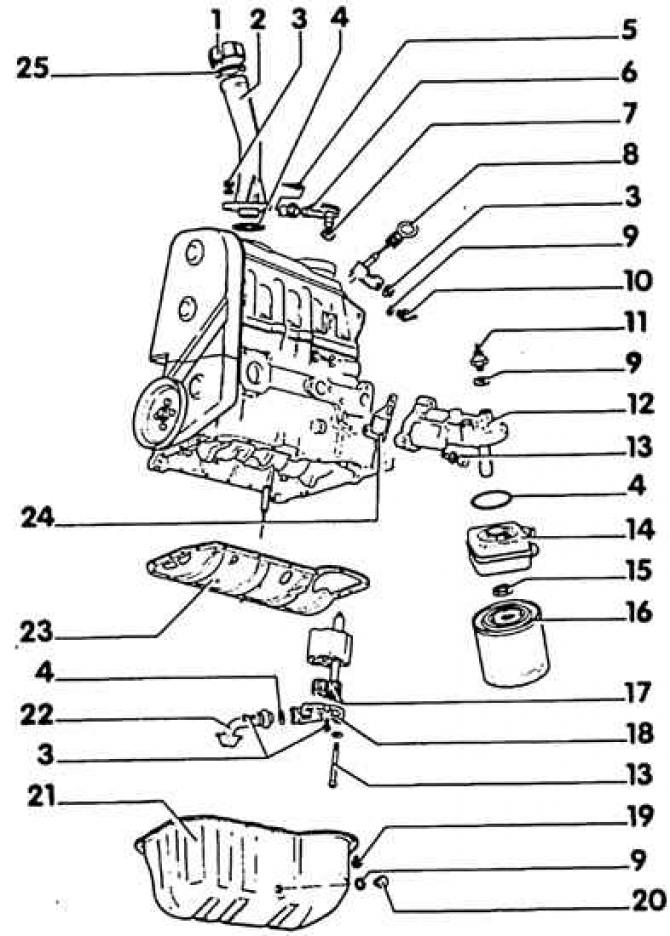

Mazací systém 4-valcového benzínového motora
1. Závitová zátka; 2. Plniace hrdlo oleja; 3. Matica, 10 Nm; 4. Tesniaci krúžok; 5. K prívodnej hadici; 6. Ventil na reguláciu tlaku vetrania kľukovej skrine motora; 7. Tesniaca podložka; 8. Ukazovateľ hladiny oleja, krúžok; 9. Tesniaca podložka; 10. Snímač tlaku oleja, 0,3 bar, 25 Nm; 11. Snímač tlaku oleja, 1,8 bar (0,9 bar pre dieselový motor), 25 Nm; 12. Držiak olejového filtra; 13. Skrutka, 20 Nm; 14. Olejový radiátor; 15. Matica, 15 Nm; 16. Olejový filter; 17. Ozubené kolesá; 18. Kryty olejového čerpadla s pretlakovým ventilom; 19. Skrutka, 20 Nm; 20. Zátka na vypúšťanie oleja, 30 Nm; 21. Olejová vaňa; 22. Potrubie na nasávanie oleja; 23. Prietokový oddiel; 24. Tesnenie; 25. Tesnenie

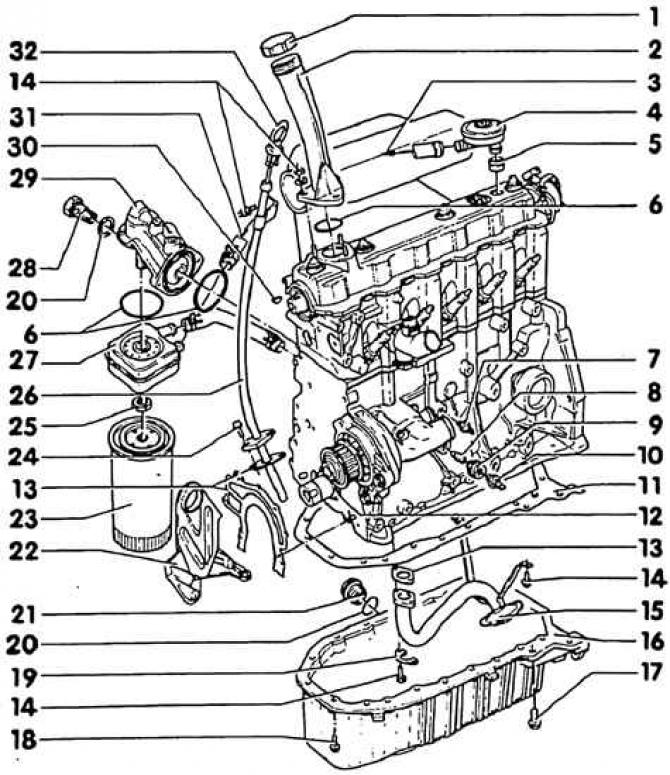

Mazací systém 5-valcového benzínového motora
1. Závitový uzáver; 2. Plniace hrdlo oleja; 3. Do sacieho potrubia; 4. Ventil na reguláciu tlaku ventilácie kľukovej skrine motora; 5. Tesniaci krúžok; 6. Krúžok; 7. Snímač tlaku oleja, 0,3 bar, 25 Nm; 8. Ventil na udržiavanie tlaku oleja, 6 Nm; 9. Adaptér, 50 Nm; 10. Snímač tlaku oleja, 1,8 bar (0,9 bar pre dieselový motor), 25 Nm; 11. Tesnenie olejovej vane; 12. Vodítko olejového čerpadla; 13. Tesnenie; 14. Matica, 10 Nm; 15. Potrubie na nasávanie oleja; 16. Olejová vaňa; 17. Skrutka, 20 Nm; 18. Skrutka, 10 Nm; 19. Bezpečnostná doska; 20. Tesniaci krúžok; 21. Zátka na vypúšťanie oleja, 50 Nm; 22. Plechovka na zachytávanie oleja; 23. Olejový filter; 24. Skrutka, 20 Nm; 25. Matica, 25 Nm; 26. Vodiaca trubica ukazovateľa hladiny oleja; 27. Olejový radiátor; 28. Závitová zátka, 70 Nm; 29. Držiak olejového filtra; 30. Pružinová podložka; 31. Z potrubia chladiacej kvapaliny; 32. Ukazovateľ hladiny oleja
Napriek všetkému úsiliu vylepšovať VW T4 konštrukčnými a technologickými opatreniami za účelom zvýšenia jeho životnosti, spoľahlivej prevádzky a hospodárnosti zostáva pravidelné mazanie a údržba auta na autoservisoch VW nevyhnutnosťou.
