Ovládací panel a káble

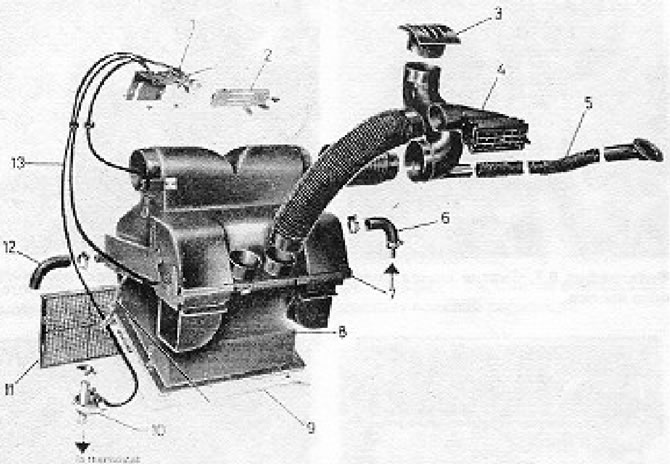

Obrázok 2.6. Časti ohrievača: 1 - Ovládacia páka kúrenia; 2 - Ovládací panel kúrenia; 3 - Vetracia mriežka na odvod vzduchu; 4 - Vetracia mriežka na odvod vzduchu; 5 - Kanál prívodu vzduchu k oknu; 6 - Vodná hadica; 7 - Horná časť zberača vzduchu; 8 - Spodná časť zberača vzduchu; 9 - Tesnenie; 10 - Riadiaci ventil chladiaceho systému; 11 - Vetracia mriežka na odvod vzduchu; 12 - Vodná hadica; 13 - Ovládacie káble.

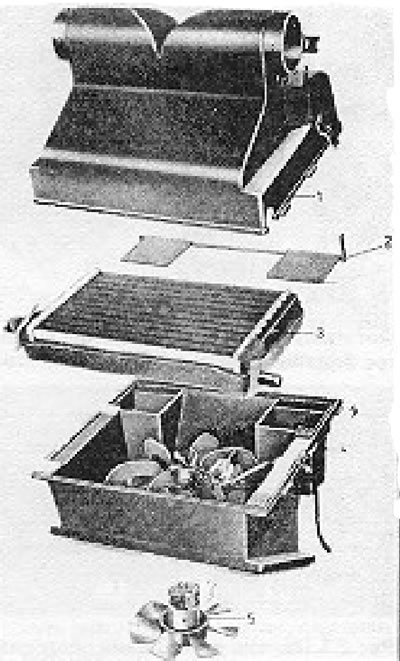

Obrázok 2.7. Demontovaný ohrievač: 1 - Horná časť zberača vzduchu; 2 - Klapka regulácie prietoku vzduchu; 3 - Jadro ohrievača; 4 - Spodná časť zberača vzduchu; 5 - Elektromotor dúchadla.
1. Odstráňte rukoväte z pák na ovládacom paneli. Odstráňte rukoväť zo spínača ventilátora.
2. Vyberte ovládací panel stlačením zaisťovacích západiek, ktoré sa nachádzajú za ním, a vytiahnutím panela z palubnej dosky. Odpojte káble.
3. Uvoľnite svorky ovládacieho kábla (pozri fotografiu).

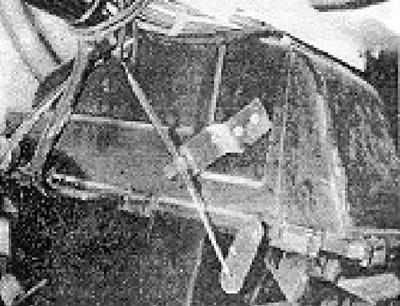

Foto 10.3. Kábel ovládania ohrievača so svorkou.
4. Odstráňte 2 skrutky, ktoré upevňujú konzolu páky.

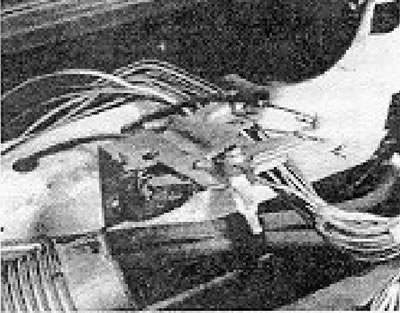

Foto 10.4. Ovládacie páky kúrenia.
5. Odpojte konce káblov od ovládacích pák kúrenia a pák klapiek a vytiahnite káble z gumených puzdier.
6. Ohrievač sa inštaluje v opačnom poradí. Zaistite káble svorkami, prepnite ovládacie páky kúrenia do polohy "vypnuté" a páky klapky kúrenia a ventil chladiaceho systému do zatvorenej polohy.
Motor ventilátora
7. Pod prístrojovou doskou uvoľnite pružinové svorky, ktoré upevňujú hornú časť zberača vzduchu k spodnej časti.
8. Spustite jednotku tak, aby sa dali káble odpojiť od svoriek motora.
9. Vyberte motor ventilátora zo zberača vzduchu.
10. Inštalácia elektromotora sa vykonáva v opačnom poradí.
Jadro ohrievača
11. Jadro je možné vybrať až po odstránení samotného ohrievača.
12. Pod prístrojovou doskou odpojte vzduchové potrubia od potrubí na kryte kúrenia.

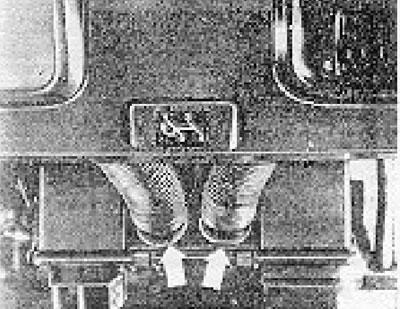

Obrázok 2.8. Vzduchové potrubia pripojené k hornej časti zberača vzduchu.
13. Vypustite chladiacu kvapalinu (pozri časť 2). Odpojte vodné hadice od ohrievača (pozri fotografiu).

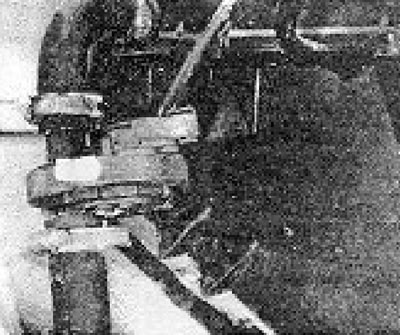

Foto 10.13. Riadiaci ventil chladiaceho systému.
14. Odpojte ovládacie káble podľa vyššie uvedeného popisu. Odpojte elektrický konektor a káble motora ventilátora od jeho spínača.
15. Uvoľnite upevňovacie skrutky krytu ohrievača a vyberte zostavu ohrievača. Dávajte pozor, aby ste nerozliali chladiacu kvapalinu na podlahu kabíny (pozri fotografiu).

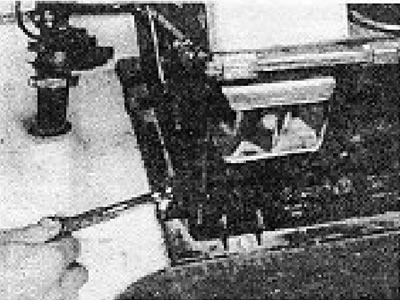

Foto 10.15. Demontáž upevňovacej skrutky ohrievača.
18. Vyberte ohrievač, uvoľnite pružinové svorky, ktoré k sebe pripevňujú časti ohrievača, odstráňte hornú časť a vytiahnite jadro.
17. Ak sa jadro upchá, musí sa prepláchnuť studenou vodou pod tlakom. Ak jadro netesní, malo by sa vymeniť alebo odniesť na opravu odborníkovi.
18. Inštalácia jadra ohrievača sa vykonáva v opačnom poradí.
19. Pripojte ovládacie káble podľa vyššie uvedeného návodu a naplňte chladiaci systém kvapalinou.
