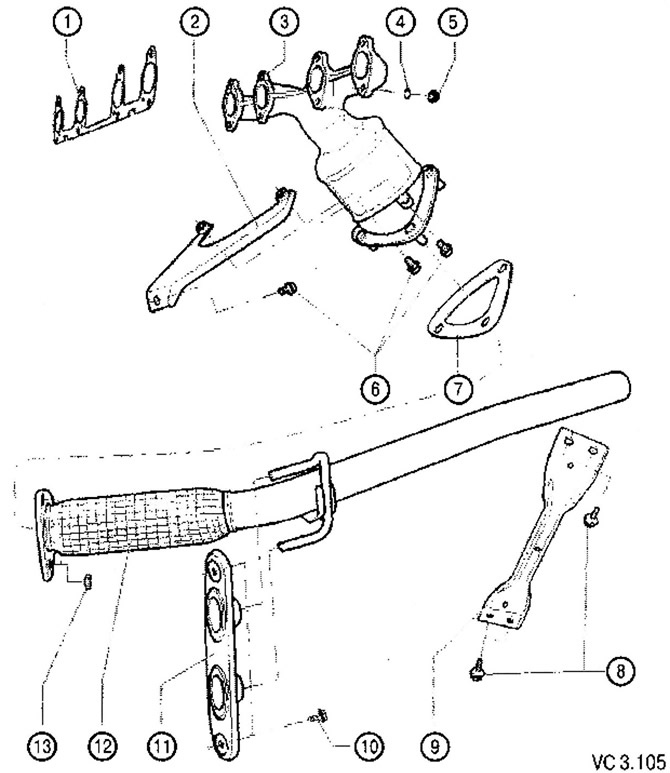

Zoznam dielov a zostáv s poznámkami k montážnym prácam pre obrázok VC3.105:
1. Tesnenie:
- počas montáže vymeňte za nový.
2. Podpora.
3. Výfukové potrubie s katalyzátorom.
4. Podložka.
5. Upevňovacia matica výfukového potrubia: 25 Nm.
- počas montáže vymeňte za nový.
6. Skrutky na upevnenie podpery a rozdeľovača k podpere: 25 Nm.
7. Tesnenie.
8. Upevňovacia skrutka priečky tunela: 25 Nm.
9. Priečka tunela.
10. Upevňovacia skrutka priečky zavesenia kolies: 25 Nm.
- počas montáže vymeňte za nový.
11. Priečka zavesenia kolies.
12. Vstupné potrubie výfukového systému.
13. Upevňovacia matica príruby sacieho potrubia: 23 Nm.

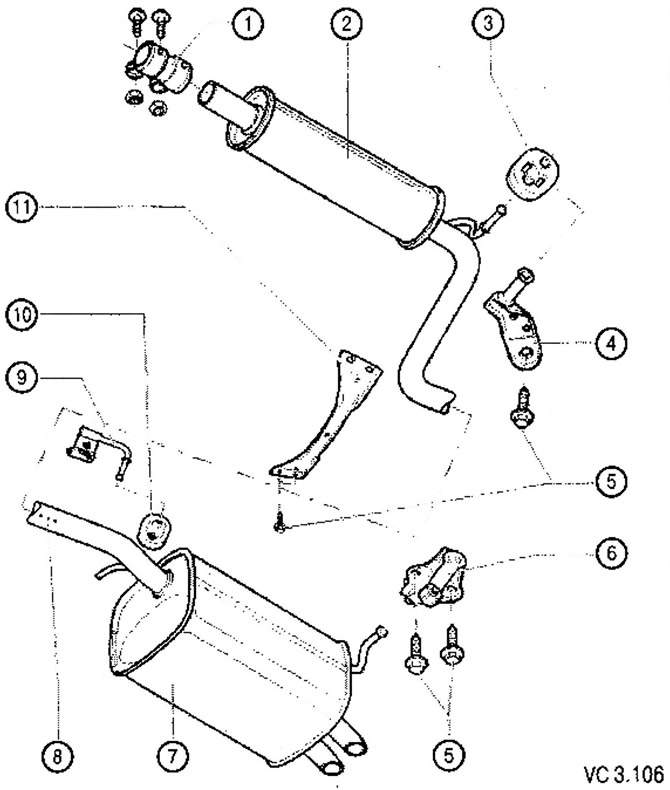

Zoznam dielov a zostáv s poznámkami k montážnym prácam pre obrázok VC3.106:
1. Predná svorka: 25 Nm:
- Pred utiahnutím voľne nastavte výfukový systém v studenom stave;
- rovnomerne utiahnite upínacie skrutky.
2. Stredný tlmič výfuku.
3. Poistný krúžok predného tlmiča výfuku.
4. Konzola.
5. Skrutka: 25 Nm.
6. Montáž so zavesením.
7. Hlavný tlmič výfuku.
8. Miesto rozdelenia potrubia počas opravy:
- vyznačené na rúre pomocou razenia;
- v závislosti od série sú predné a zadné tlmiče výfuku namontované ako jedna integrálna súčasť;
- na opravy sa stredný a hlavný tlmič dodávajú samostatne;
- na upevnenie sa používa upínacia objímka;
- rovnomerne utiahnite závitové spoje upínacej svorky;
- uťahovací moment upínacích skrutiek: 25 Nm.
9. Konzola.
10. Poistný krúžok zadného tlmiča výfuku.
11. Priečka tunela.
Montážna poloha prednej svorky
Pozrite si podobnú časť pre motory 1,9 l.
Montážna poloha zadnej upínacej svorky
Pozrite si podobnú časť pre motory 1,9 l.
