Bočné zadné dvere — demontáž a montáž vonkajšej časti dverí (VW Golf 5)

Rovnako ako predné dvere, aj zadné bočné dvere na autách Golf pozostávajú z dvoch hlavných častí, ktoré sú k sebe priskrutkované (pozri obrázky 61.0 a 61.0a).

Demontáž a montáž vonkajšej časti zadných dverí sa vykonáva v rovnakom poradí ako na predných.

61,0. Zapínanie zadných bočných dverí. Golfové autá
1 - zadné bočné dvere
2 - zadný kryt. Prekrytie je zaistené svorkami 3. Odstránenie prekrytia by malo začať zdola
3 - upevňovacie prvky obloženia rámu zadných dverí
4 - predný kryt. Prekrytie je zaistené svorkami 5. Odstránenie prekrytia by malo začať zdola
5 - Upevňovacie prvky rámu predných dverí

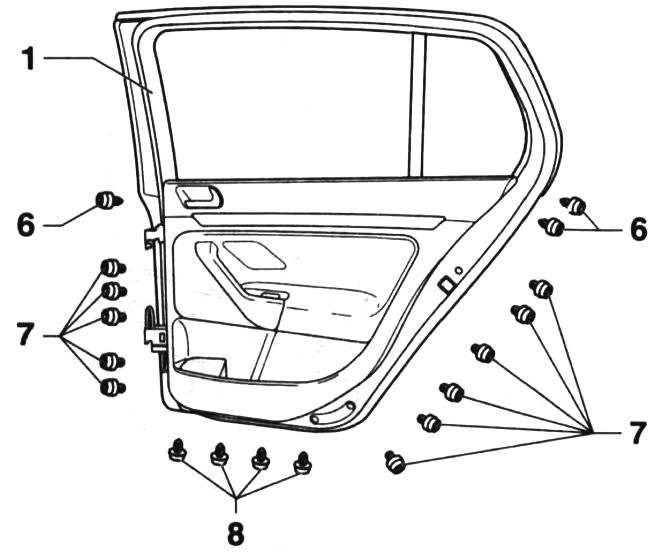

61,0a. Zadné bočné dvere. Golfové autá
1 - zadné bočné dvere
6 - Tri skrutky typu A so zahroteným driekom a hrubou podložkou. Uťahovací moment 10 Nm.
7 - 11 skrutiek typu B s tupým driekom a hrubou podložkou. Uťahovací moment 14 Nm
8 - Štyri skrutky typu C so špicatým driekom a tenkou podložkou. Uťahovací moment 10 Nm
