Zadné dvere batožinového priestoru

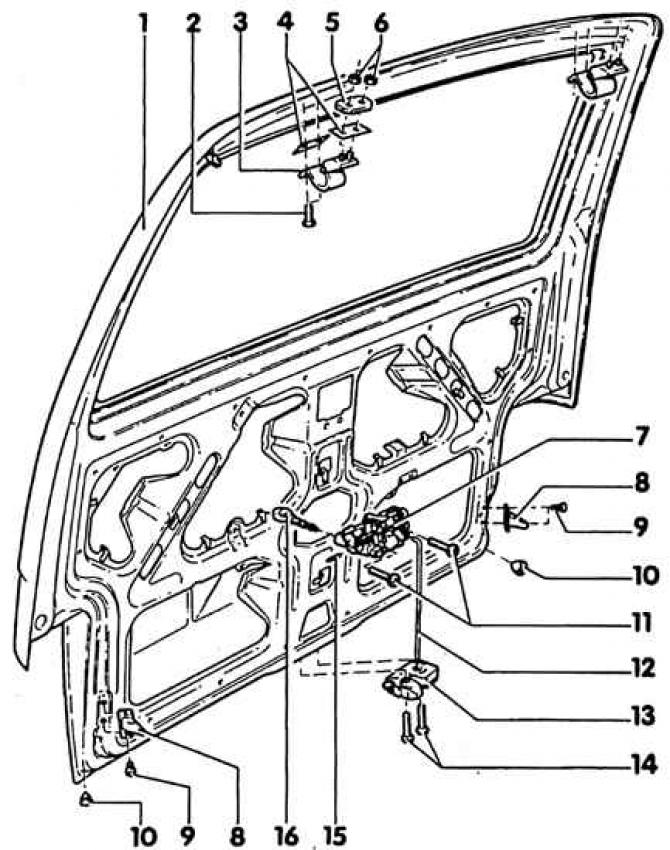

1. Zadné dvierka; 2. Krížová skrutka, 20 Nm; 3. Záves; 4. Tesniaca doska; 5. Dištančná doska; 6. Šesťhranná matica; 7. Uzamknite disk; 8. Vodiaci čap; 9. Skrutka, 10 Nm; 10. Korok; 11. Skrutka, 20 Nm; 12. Trakcia; 13. Hrad; 14. Šesťhranná skrutka, 20 Nm; 15. Dutý čap; 16. Cylindrický zámok
Odstránenie
1. Odstráňte vnútorné obloženie (2) odskrutkovaním svoriek (3) pomocou imbusového kľúča. Pri následnej montáži príchytky nezaskrutkujte, ale jednoducho zatlačte (1 – dvierka).
2. Odpojte vyhrievanie zadného okna, osvetlenie evidenčného čísla, ak je vo výbave, motorček stieračov a centrálne zamykanie a odstráňte kabeláž z veka batožinového priestoru.
3. Podoprite veko alebo použite niekoho iného, aby ho podopieral.
4. Odpojte plynový tlmič dverí kufra.
5. Odskrutkujte skrutky s krížovou hlavou a odstráňte veko kufra.
Inštalácia
1. Inštalácia sa vykonáva v opačnom poradí.
2. Utiahnite skrutky závesu s krížovou hlavou na krútiaci moment 20 Nm.
