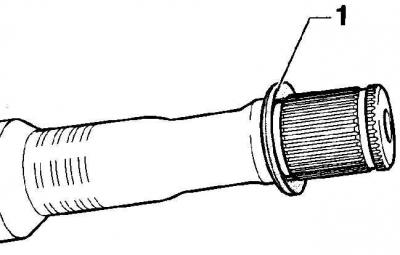

Inštalácia pružiny Inner Pivot Belleville
Pri inštalácii belleville pružiny (1) vnútorný záves väčší priemer by mal smerovať von.

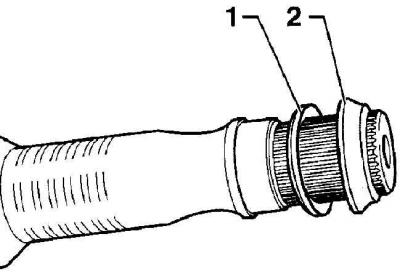

Inštalácia pružiny Belleville zvonka
Belleville jar (1) vonkajšieho závesu musí smerovať väčším priemerom von a prítlačný krúžok (2) menší priemer by mal smerovať von.
Poriadok vykonania
1. Na premazanie pántov použite mazivo G000603. Polovica maziva musí byť vložená do ochranného krytu a druhá polovica do závesu.

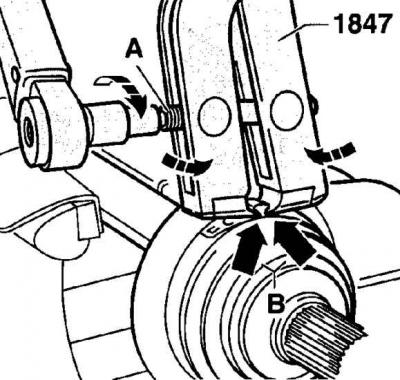

2. Na upevnenie svoriek je potrebné použiť nástroj 1847. Čeľuste nástroja nasaďte na rohy svorky a v tejto polohe utiahnite čeľuste skrutkou (A - skrutka na utiahnutie čeľustí nástroja, B - inštalácia čeľustí nástroja na svorku).
