Obrázok 30. Riadiaca jednotka priameho vstrekovania nafty, prepínací ventil sacieho potrubia
Hlavná
Golf
Golf 4
Elektrické vybavenie
Elektrické obvody
Obrázok 30. Riadiaca jednotka priameho vstrekovani...
0

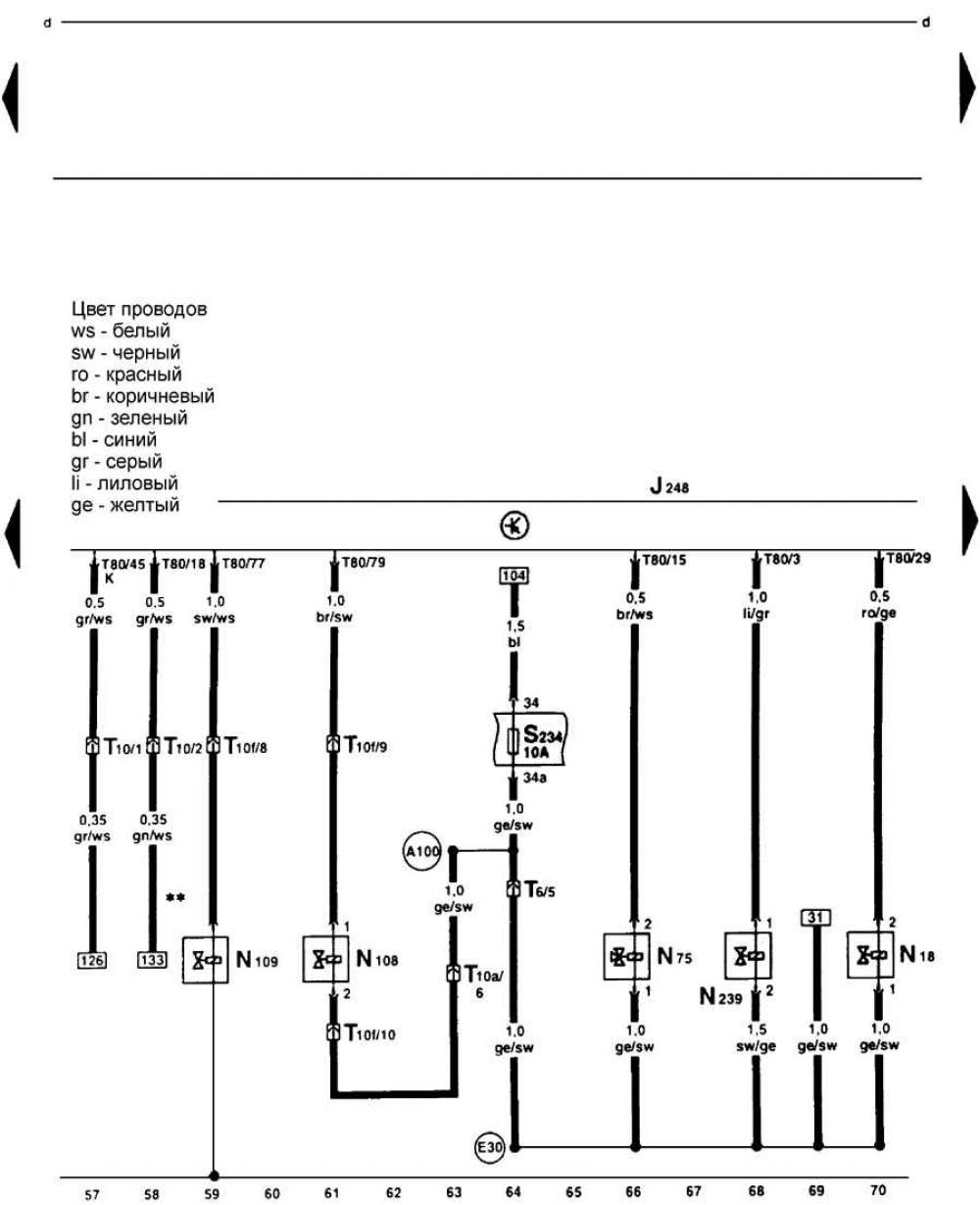

Riadiaca jednotka priameho vstrekovania nafty, prepínací ventil sacieho potrubia, ventil EGR, solenoidový ventil na obmedzenie plniaceho tlaku, štartovací ventil vstrekovania (dieselové motory).
