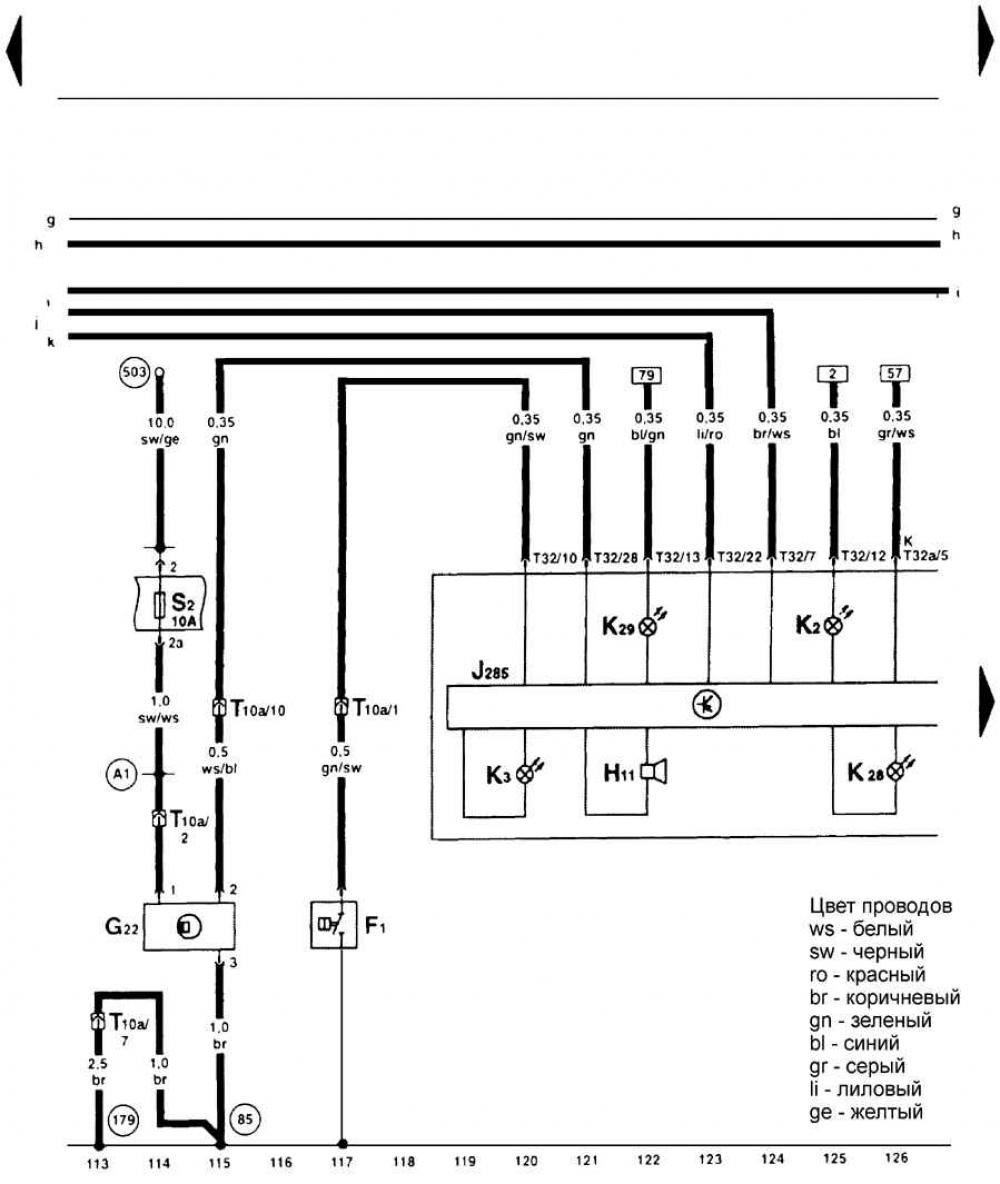

Schéma 34. Prístrojová doska, optická a akustická kontrola tlaku oleja, snímač rýchlosti... (VW Golf 4)
Prístrojová doska, optická a akustická skúška tlaku oleja, snímač rýchlosti vozidla (Tacho), výstražná kontrolka času predhrievania, výstražná kontrolka teploty chladiacej kvapaliny/nízka hladina chladiacej kvapaliny (dieselové motory).
Otvoriť väčší obrázok v novom okne »
Otvoriť väčší obrázok v novom okne »
Tento článok je dostupný na ruský, anglicky, bulharský, bieloruský, ukrajinský, srbský, chorvátsky, rumunský, poľský, maďarský
Text bol skontrolovaný: Kolesnikov Artem
