Odstránenie a inštalácia ventilátora ohrievača a dodatočného odporu (VW Golf 4)

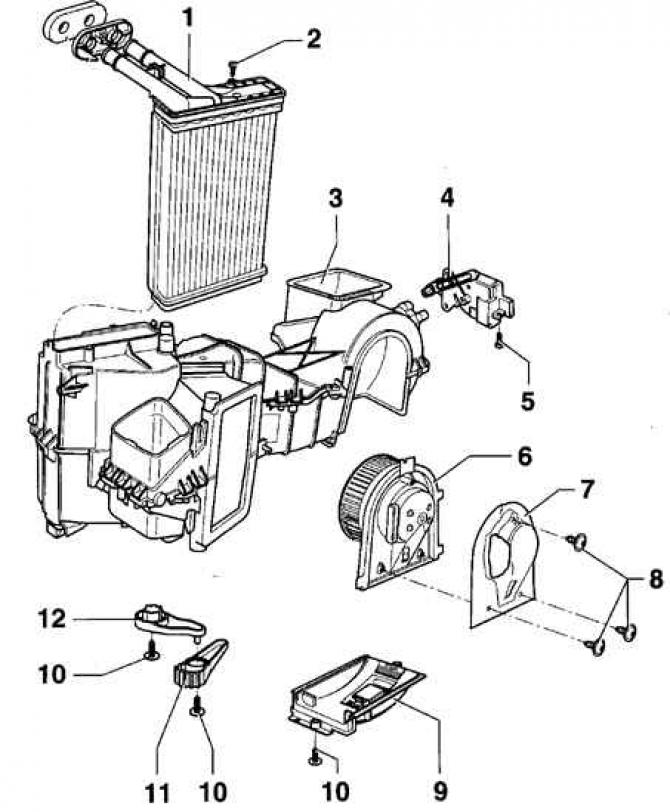

Ohrievacia jednotka

• 1 - radiátor ohrievača;
• 2 - skrutka;
• 3 - rozvodná skriňa prúdenia vzduchu;
• 4 - motor pohonu prepínacieho ventilu "čerstvý/recirkulovaný vzduch";
• 5 - skrutka;
• 6 - ventilátor ohrievača;
• 7 - kryt ventilátora ohrievača;
• 8 - skrutka;
• 9 - odporový blok s ochranou proti prehriatiu;
• 10 - skrutka;
• 11 - páka centrálnej klapky;
• 12 - páčka regulácie teploty vzduchu

Odstránenie

1. Odstráňte odkladaciu skrinku.

2. Odpojte elektrické konektory od prídavného odporu (9).

3. Odpojte elektrický konektor od ventilátora ohrievača (6).

4. Odskrutkujte skrutku (10) a odstráňte prídavný odpor.

5. Odstráňte ventilátor ohrievača smerom nadol.

Inštalácia

1. Nainštalujte ventilátor ohrievača.

2. Nainštalujte prídavný odpor a zaistite ho skrutkou.

3. Pripojte elektrické konektory prídavného odporu a ventilátora ohrievača.

4. Nainštalujte úložný box.
