Предњи браник. Голф аутомобили
Повлачење
Пажња! Постоји опасност од повреда када је возило подигнуто или постављено на дизалице. Упознајте се са мерама предострожности за подизање вашег возила.
1. Означите смер ротације точка стрелицом на бочној страни гуме.
2. Отпустите завртње на точковима.
3. Подигните аутомобил и уклоните точак.
4. Одврните једанаест вијака 4 и уклоните предњи део облоге блатобрана 3 са лука точкова (види илустрацију).
5. Одврните седам вијака 2 и уклоните задњи део 1 облоге блатобрана са лука точкова (видети илустрацију 46.4).
Инсталација
6. Уградите компоненте облоге блатобрана у лук точкова и причврстите их вијцима.
7. Вратите уклоњени точак, посматрајући смер ротације означен на њему, и заврните завртње точка.
8. Спустите возило на точкове и затегните завртње точкова унакрст на 120 Нм.
Облога задњих точкова. Голф аутомобили

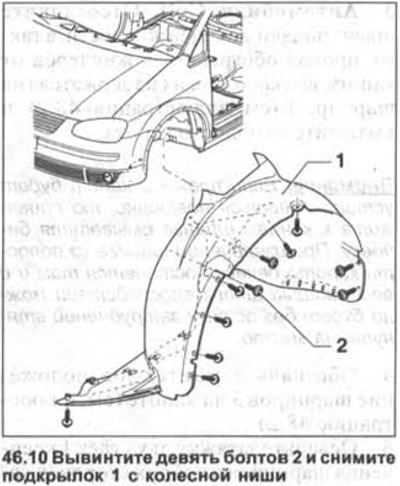

9. Одврните девет вијака 2 и уклоните облогу блатобрана 1 са лука точка (види илустрацију).
Облога лука предњег точка. Тоуран аутомобили
10. Одврните петнаест вијака 2 и уклоните облогу блатобрана 1 са лука точка (види илустрацију).
Облога задњих точкова. Тоуран аутомобили
11. Одврните петнаест вијака и уклоните облогу блатобрана са лука точка.
