- Schimb rapid de date AJUTOR
- Funcția de apelare XX
2. Apăsați "08" pentru a selecta funcția "Citire bloc de valori măsurate" și confirmați cu butonul "Q". Afișajul ar trebui să afișeze următoarele informații:
- Citirea blocului de valori măsurate HELP
- Introduceți numărul grupului XX
3. Apăsați "007" pentru a selecta funcția "Grup de afișare 007" și apăsați "Q". Afișajul ar trebui să afișeze următoarele informații:
- Citirea valorii măsurate bloc 7 →
- 15.4°C 15.9°C 16.7°C
4. Verificați valoarea temperaturii lichidului de răcire în câmpul 4. Ar trebui să crească uniform, fără întârziere. În caz de avarie, este afișată temperatura combustibilului.
5. Dacă câmpul 4 nu afișează temperatura reală sau nu afișează temperatura combustibilului, verificați senzorul și firele de temperatură a lichidului de răcire.
6. Faceți clic pe "→".
7. Apăsați "06" pentru a selecta funcția "Schimb rapid de date" și confirmați apăsând butonul "Q".
8. Opriți contactul.
9. Deconectați conectorul cablurilor de la senzor (figura 3.54). Măsurați rezistența dintre pinii 1 și 3 ai senzorului. Valoarea specificată este prezentată în figură 3.55. Zona A prezintă rezistența în intervalul de temperatură 0-50°C, zona B prezintă rezistența în intervalul de temperatură 50-100°C. De exemplu, o temperatură de 30°C corespunde unei rezistențe de 1500-2000 ohmi; o temperatură de 80°C corespunde unei rezistențe de 275-375 Ohmi.

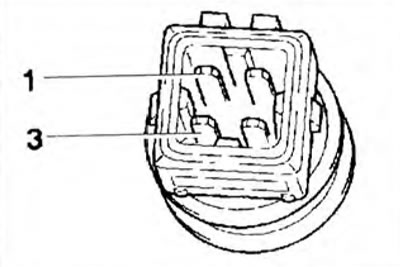

Figura 3.54. Verificarea rezistenței senzorului de temperatură a lichidului de răcire.

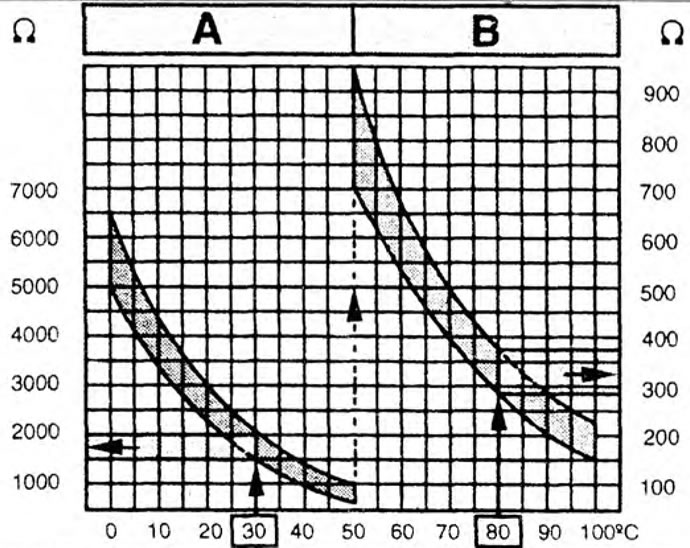

Figura 3.55. Diagramă pentru determinarea rezistenței senzorului de temperatură a lichidului de răcire în funcție de temperatură.
Vizualizați originalul pe site: www.VWMANUAL.ru
10. Dacă nu se atinge valoarea specificată, înlocuiți senzorul.
La vehiculele cu conector al unității de control cu 68 de pini
11. Dacă se atinge valoarea specificată, conectați testerul VAG 1598/18 la cablajul unității de control al motorului. Verificați continuitatea firelor dintre tester și conectorul cu 4 pini: pinul 3 + soclul 33, pinul 1 + soclul 14 (figura 3.56). Valoare specificată: max. 1,5 ohmi.

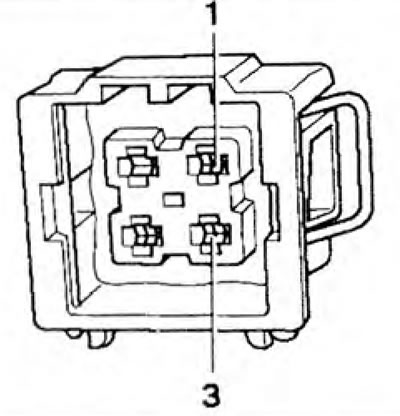

Figura 3.56. Conector cu 4 pini pentru senzorul de temperatură al lichidului de răcire.
12. Verificați dacă firele conectorului cu 4 pini sunt scurtcircuitate. Valoare setată: ∞ Ohm.
13. Dacă nu se constată nicio defecțiune la cabluri, înlocuiți unitatea de control a motorului.
La vehiculele cu conector al unității de control cu 121 de pini
14. Dacă se atinge valoarea specificată, conectați testerul VAG 1598/31 la cablajul unității de control al motorului. Verificați continuitatea firelor dintre tester și conectorul cu 4 pini: pinul 3 + soclul 104, pinul 1 + soclul 112 (figura 3.56). Valoare setată: max. 1,50 m.
15. Verificați dacă firele conectorului cu 4 pini sunt scurtcircuitate. Valoare setată: ∞ Ohm.
16. Dacă nu se constată nicio defecțiune la cabluri, înlocuiți unitatea de control a motorului.
