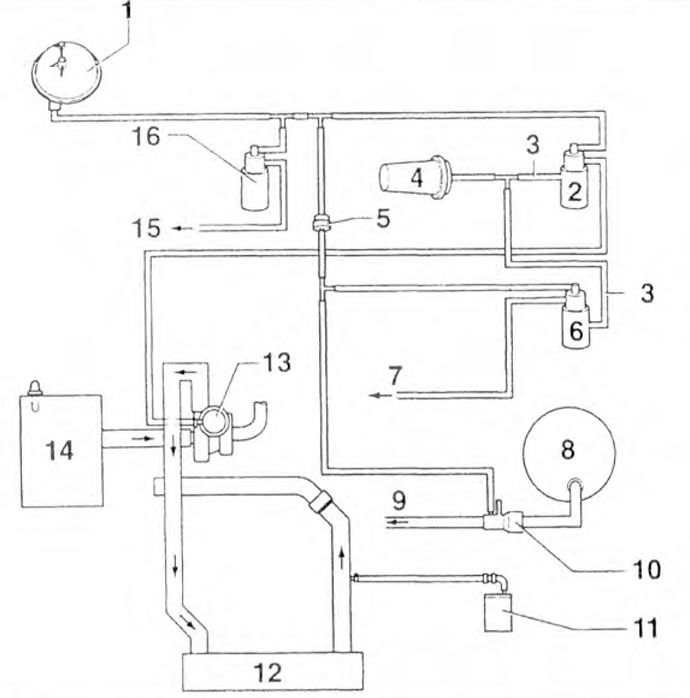

Figura 3.48a. Schemă a sistemului de recirculare a gazelor de eșapament: 1 - Rezervor de vid; 2 - Electrovalvă de control al presiunii de supraalimentare; 3 - Tub de ventilație; 4 - Filtru; 5 - Supapă de sens unic; 6 - Supapă EGR; 7 - Către supapa EGR; 8 - Pompă de vid a servofrânei; 9 - Pompă de vid; 10 - Conexiune; 11 - Unitate de control a sistemului de injecție a combustibilului; 12 - Intercooler; 13 - Supapă galerie de evacuare; 14 - Filtru de aer: 15 - Către unitatea de control al vidului a supapei din galeria de admisie; 16 - Supapă de control a clapetei galeriei de admisie.

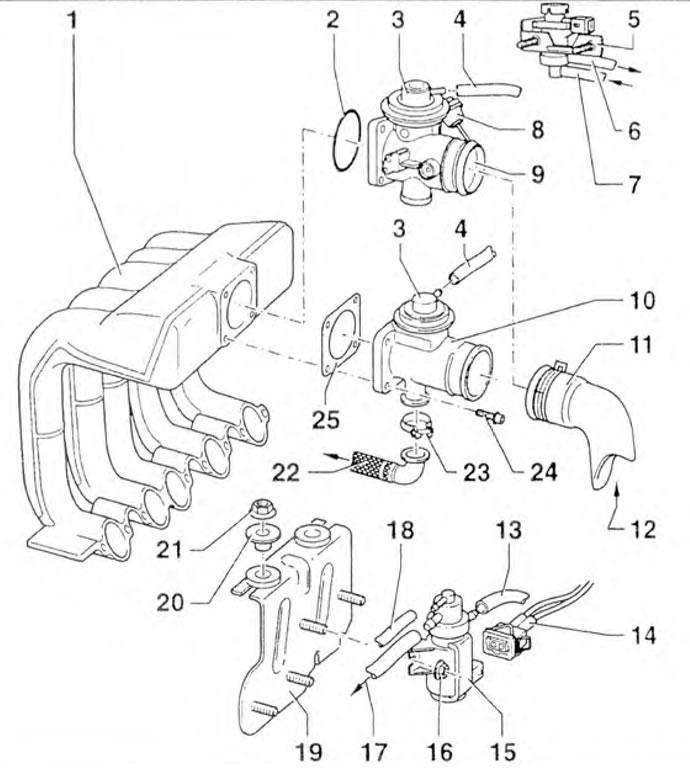

Figura 3.48b. Elemente și părți ale sistemului de recirculare a gazelor de eșapament: 1 - Galerie de admisie; 2 - Inel de etanșare; 3.15- Supape EGR; 4, 7, 13, 18 - Tuburi vidate; 5 - Supapă de control a clapetei galeriei de admisie; 6 - Către unitatea de control al vidului a supapei din galeria de admisie; 8 - Element de control al vidului; 9, 10 - Conectarea tuburilor vidate; 11 - Conductă de alimentare cu aer de supraalimentare; 12 - De la conducta de alimentare cu aer de supraalimentare; 14 - Conector de cablare; 16, 21 - Nuci; 17 - Către supapa EGR; 19 - Paranteză; 20 - Bucșă; 22 - Către galeria de evacuare; 23 - Clemă; 24 - Șurub; 25 - Garnitură.
[Articolul original este disponibil la: VWmanual]
