Снятие фазовращателя
Демонтируйте всасывающую трубу.
Снимите насос высокого давления.
Снимите крышку ГБЦ.
![](https://www.vwmanual.ru/img/passat/3143.jpg)

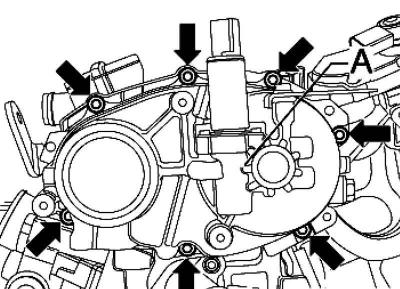

Рис. 2.128. Крепление корпуса с клапаном изменения фаз газораспределения
Снимите корпус с клапаном изменения фаз газораспределения (рис. 2.128).
![](https://www.vwmanual.ru/img/passat/3144.jpg)

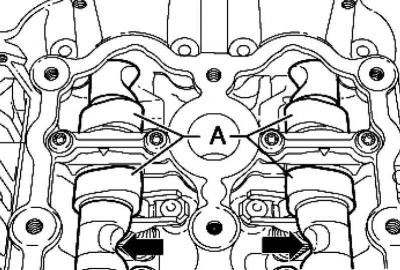

Рис. 2.115. Правильная укладка распредвалов
Совместите отметку на шестерне распредвала с отметкой на крышке зубчатого ремня. Выемки стоят вертикально друг напротив друга (рис. 2.115).
![](https://www.vwmanual.ru/img/passat/3145.jpg)

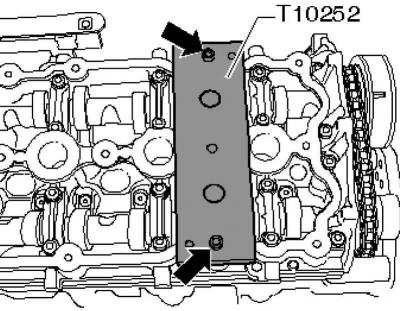

Рис. 2.129. Фиксатор распредвалов
Установите фиксатор распредвалов, как показано на рисунке 2.129, и закрепите его.
Открутите крепежный болт фазовращателя торцевой насадкой.
![](https://www.vwmanual.ru/img/passat/3146.jpg)

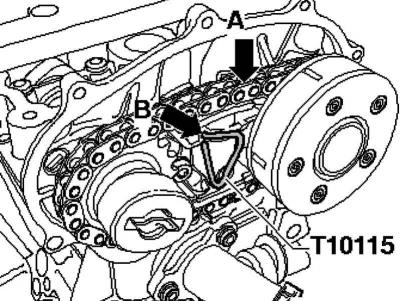

Рис. 2.130. Фиксация натяжителя
Сожмите натяжитель цепи А и зафиксируйте его стопорным штифтом В (рис. 2.130).
Выкрутите крепежный болт фазовращателя и снимите его вместе с цепью.
Установка фазовращателя
Распредвалы должны быть застопорены фиксатором распредвалов.
Наденьте цепь на фазовращатель.
![](https://www.vwmanual.ru/img/passat/3147.jpg)

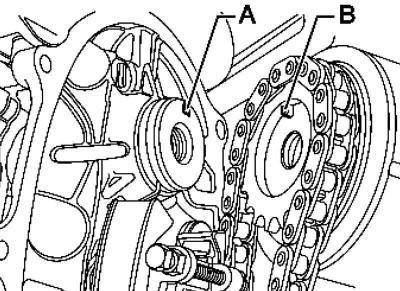

Рис. 2.131. Совмещение вырезов фазовращателя
Поставьте фазовращатель перед выпускным распредвалом, чтобы совместите вырез А со шипом В (рис. 2.131).
![](https://www.vwmanual.ru/img/passat/3148.jpg)

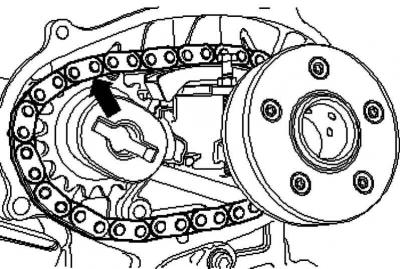

Рис. 2.132. Установка цепи на звездочку впускного распредвала
В таком положении проложите цепь сначала вверху на звездочку впускного распредвала (рис. 2.132).
![](https://www.vwmanual.ru/img/passat/3149.jpg)

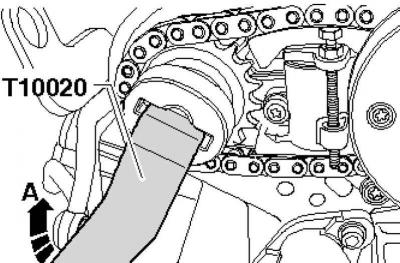

Рис. 2.133. Прокручивание распредвала цапфовым ключом
Медленно прокрутите впускной распредвал цапфовым ключом по направлению стрелки А, пока фазовращатель не насадится на распредвал (рис. 2.133).
Примечание: Если штифт на входит в вырез, следует снять и заново установить цепь.
Затяните болт крепления фазовращателя. Момент затяжки 20 Н·м + довернуть на +45°. Для этого используйте торцевую насадку.
Удалите стопорный штифт В (рис. 2.130).
Дальнейшая установка и сборка выполняется в обратной снятию последовательности.
