Проверка поршней, поршневых колец и диаметра цилиндра (VW Passat B6)

Оглавление: Проверка теплового зазора поршневых…↓ Проверка зазора поршневых колец по…↓ Проверка поршней ↓ Проверка диаметра цилиндра ↓ Размеры поршней и цилиндров ↓

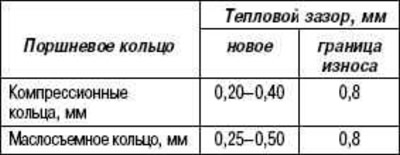

Проверка теплового зазора поршневых колец

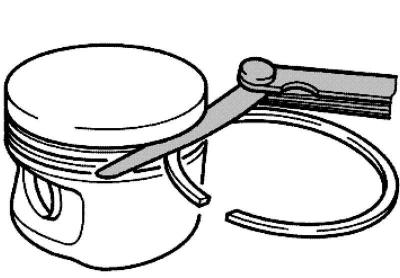

Вгоните кольцо сверху под прямым углом до нижнего отверстия цилиндра, на расстоянии около 15 мм от его края.

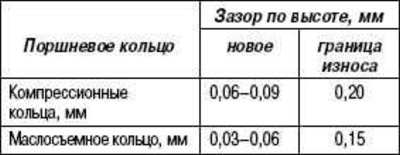

Проверка зазора поршневых колец по высоте

Рис. 2.157. Проверка зазора поршневых колец по высоте

Перед проверкой очистите кольцевую канавку.

Проверка поршней

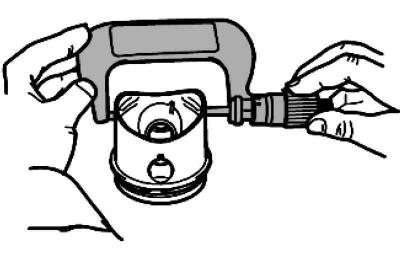

Рис. 2.158. Измерение диаметра поршня

Замеряйте примерно в 10 мм от нижнего края, под прямым углом к оси поршневого пальца.

Максимально допустимые отклонения от номинального размера – макс. 0,04 мм.

Проверка диаметра цилиндра

Проведите замеры крест на крест в трех местах в поперечном направлении А и продольном направлении В.

Максимально допустимые отклонения от номинального размера 0,08 мм.

Примечание: Измерение полости цилиндра производить нельзя, если блок цилиндров закреплен кантователем двигателя и коробки передач на монтажном стенде, так как возможны ошибки при измерении.
