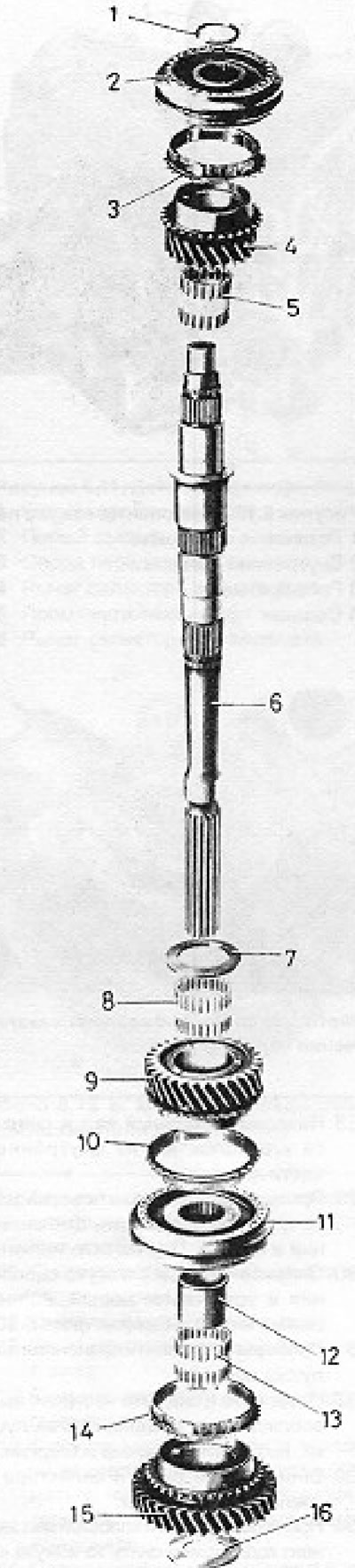

6.15. ábra Főtengely alkatrészek (6. szakasz): 1 - Rugós szorító; 2 - 3/4 sebességes szinkronkapcsoló; 3 - Szinkronizáló gyűrű; 4 - 3. sebességfokozat fogaskerék; 5 - Tűcsapágy; 6 - Főtengely; 7 - Nyomó alátét; 8 - Tűcsapágy; 9 - 2. sebességfokozat fogaskerék; 10 - Szinkronizáló gyűrű; 11 - 1/2 sebességes szinkronkapcsoló; 12 - Persely; 13 - Tűcsapágy; 14 - Szinkronizáló gyűrű; 15 - 1. sebességfokozat fogaskerék; 16 - Nyomó alátét.
1. A főtengely elejéről távolítsa el a rugós bilincset a tengely horonyából, majd vegye ki a 3/4-es szinkronkapcsolót és a 3. fokozatot. Egyszerűen, problémamentesen eltávolíthatók a tengelyről.
2. Szerelje le a 3. fokozat tűcsapágyát a főtengelyről.
3. A főtengely hátsó végéről távolítsa el az 1. fokozatú nyomó alátétet, az 1. fokozatot, az 1/2 fokozatú szinkronizálót és a 2. fokozatot. Ezt vagy úgy teheti meg, hogy megtámasztja a 2. fogaskerék hátsó felületét, és lehúzza az alkatrészeket a tengelyről, vagy egy megfelelő lehúzót használ, és a fogaskerekek mögé helyezi. Vigyázzon, nehogy megsérüljenek a fogaskerék fogai.
4. Szerelje le az 1. és 2. fokozat tűcsapágyait, valamint a 2. fokozat nyomótárcsáját.
5. A főtengely teljes szétszerelése után az alábbiakban leírtak szerint ellenőrizze a letört vagy kopott fogaskerekeket, a laza vagy csörgő csapágyakat és a hibás szinkronizátorokat.
6. A szinkronizátorok részleges vagy teljes cseréjének szükségességét általában előre ismerik a sebességváltáskor fellépő zaj miatt.
7. Nyomja a szinkrongyűrűt a fogaskerék kúpjára, és forgassa el. Szorosan kell illeszkednie a kúpra, és a gyűrű és a fogak közötti résnek nem szabad meghaladnia a 2,5 mm-t. Ha a rés nagyobb, cserélje ki a gyűrűt.

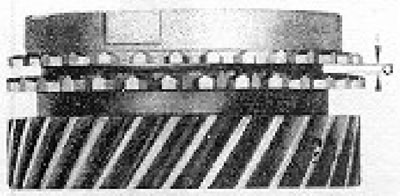

6.14. ábra: Szinkronizáló gyűrű tesztelési diagramja (6. szakasz). a = 2,5 mm
8. Ellenőrizze a többi alkatrész kopását az agyban és a sasszegekben, valamint a fogak állapotát.
9. Szinkronizátorok összeszerelésekor ügyeljen a következő pontokra:
- Az első fokozat szinkrongyűrűjének külső szélén nincsenek bevágások, míg a második fokozat gyűrűjén három bevágás található;
- A szinkronizáló agy és a hüvellyel való illesztésekor próbáljon ki több pozíciót, amíg meg nem találja azt, amelyik minimális billegést vagy "laza játékot" biztosít. Azt is vegye figyelembe, hogy a félsebességes szinkronizáló hüvelyhornya a főtengelyre szerelve a második sebességfokozat fogaskereke mellett található;
- A csúszókulcsokat 120°-os szögben kell egymáshoz képest elhelyezni, a kör alakú rugókat pedig úgy kell felszerelni, hogy ellentétes irányban forogjanak, ívelt végeikkel a kulcsokkal egy vonalban.

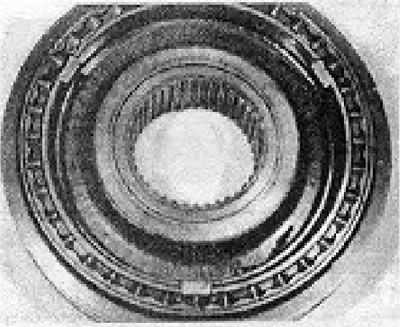

6.9a. kép: 1/2 sebességes szinkronkapcsoló.

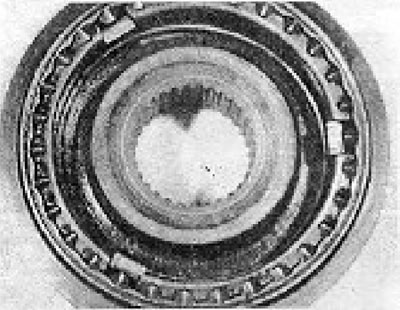

6.9.b. kép: 3/4 sebességes szinkronkapcsoló.
10. Folytassa az összeszerelést a második fogaskerék nyomógyűrűjének a tengely hátsó végére történő felszerelésével. Győződjön meg róla, hogy az alátét nem hornyolt felülete a 2. sebességfokozat oldala felé néz (lásd a 6.10. képet).

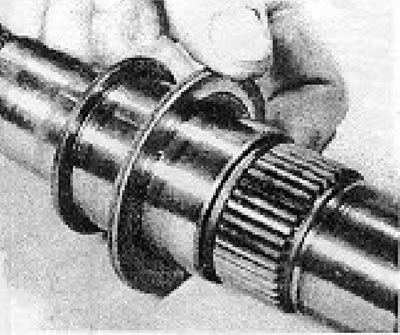

6.10. kép: A 2. fokozatú nyomó alátét felszerelése a főtengelyre.
11. Kenje meg és szerelje be a 2. fokozat tűcsapágyát (lásd a 6.11-es képet).

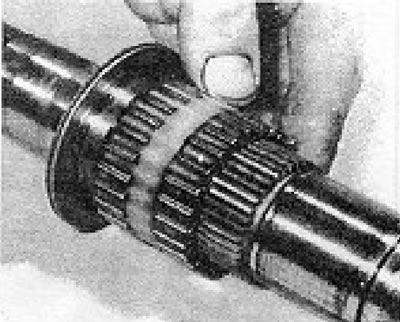

6.11. kép: A 2. fokozat tűcsapágyának felszerelése a főtengelyre.
12. Szerelje be a 2. sebességfokozatot (lásd a 6.12. képet).

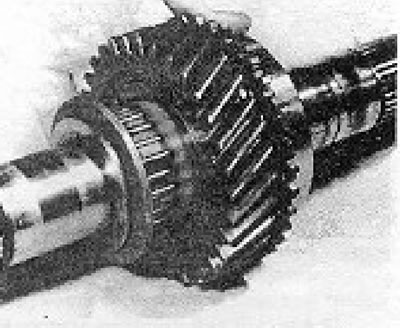

6.12. kép: A 2. sebességfokozat felszerelése a főtengelyre.
13. Szerelje be a 2. fokozat szinkrongyűrűjét (lásd a 6.13. képet).

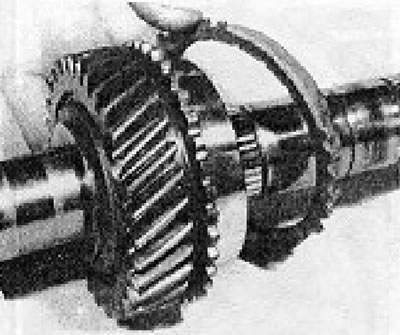

6.13. kép: A 2. sebességfokozat szinkrongyűrűjének felszerelése a főtengelyre.
14. Szerelje be a félsebességes szinkronkapcsolót, ügyelve arra, hogy a hüvelyen lévő horony a 2. sebességfokozat felé nézzen (lásd a 6.14-es képet).

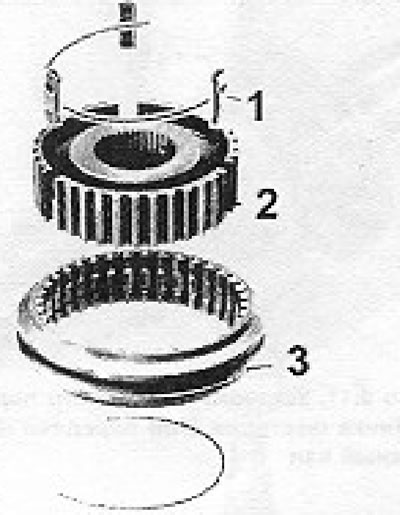

6.20. ábra. Az 1/2 sebességes szinkronkapcsoló alkatrészei (6. szakasz): 1 - Zárókulcs; 2 - Agy; 3 - Hüvely.

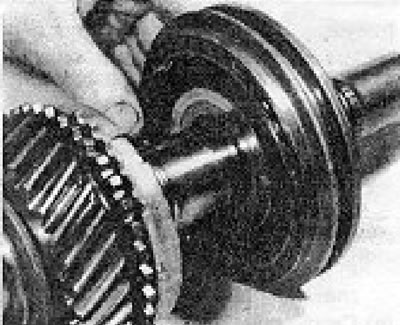

6.14. kép: A félsebességes szinkronkapcsoló felszerelése a főtengelyre.
15. Szerelje be az első sebességfokozat tűcsapágyát a belső gyűrűjével együtt, és alaposan kenje meg olajjal (lásd a 6.15-ös képet).

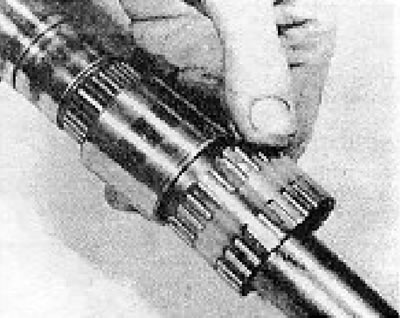

6.15. kép: Az első fokozat tűgörgős csapágyának felszerelése a főtengelyre.
16. Szerelje be az első fokozat szinkrongyűrűjét (lásd a 6.16. képet).

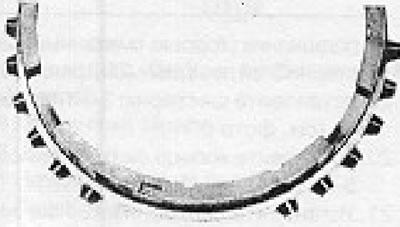

6.16. ábra: 1. fokozat szinkrongyűrűje (6. szakasz).

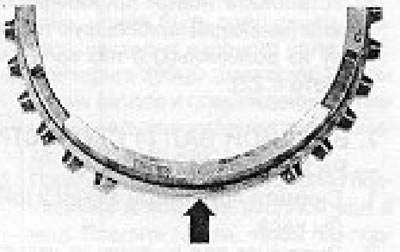

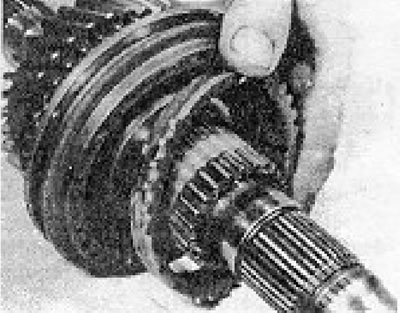

6.17. ábra: 2. fokozat szinkrongyűrűje. Jelöld meg a bevágást (nyíllal jelölve) (6. szakasz).

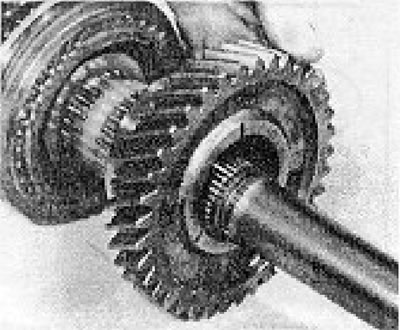

6.16. kép: Az első sebességfokozat szinkrongyűrűjének felszerelése a főtengelyre.
17. Szerelje be az első sebességfokozat fogaskerekét és a hozzá tartozó alátétet (lásd a 6.17a és 6.17b fényképet).
6.17a. kép: Az 1. sebességfokozat fogaskerékének felszerelése a főtengelyre.

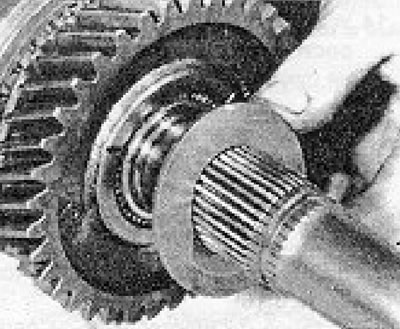

6.17b. kép: Az első sebességfokozat nyomó alátétjének beszerelése.
18. Szereljen fel egy tűgörgős csapágyat a főtengely elülső végére (jól kenett) 3. fokozat (lásd a 6.18-as képet).

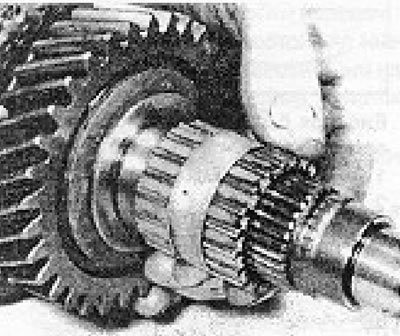

6.18. kép: A 3. fokozat tűcsapágyának felszerelése a főtengelyre.
19. Szerelje be a 3. sebességfokozatot (lásd a 6.19-es képet).

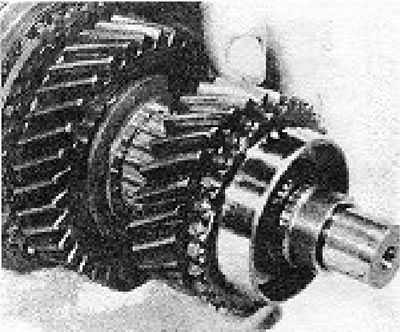

6.19. kép: A 3. sebességfokozat fogaskerékének felszerelése a főtengelyre.
20. Szerelje be a 3. sebességfokozat szinkrongyűrűjét (lásd a 6.20-as képet).

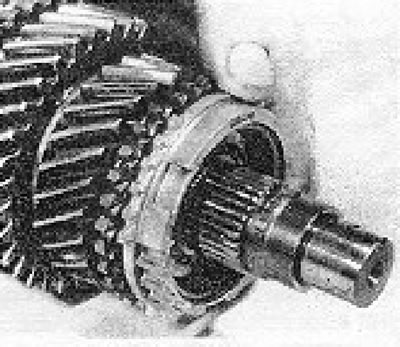

6.20. kép: A 3. fokozat szinkrongyűrűjének beszerelése.
21. Szerelje be a 3/4 sebességes szinkronkapcsolót úgy, hogy a szélesebb válla az agyon a 3. sebességfokozat felé nézzen (lásd a 6.21-es képet).

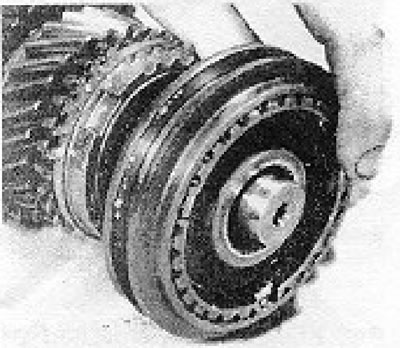

6.21. kép: A 3/4 sebességes szinkronkapcsoló beszerelése.
22. Szerelje fel az új rugós bilincset (a lehető legnagyobb vastagsággal) a tengelyhoronyba (lásd a 6.22. képet).

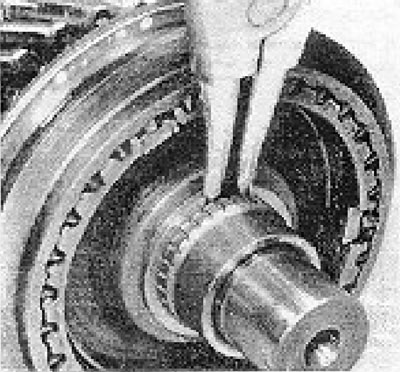

6.22. kép: A 3/4 sebességes szinkronkapcsoló rugós bilincsének beszerelése.

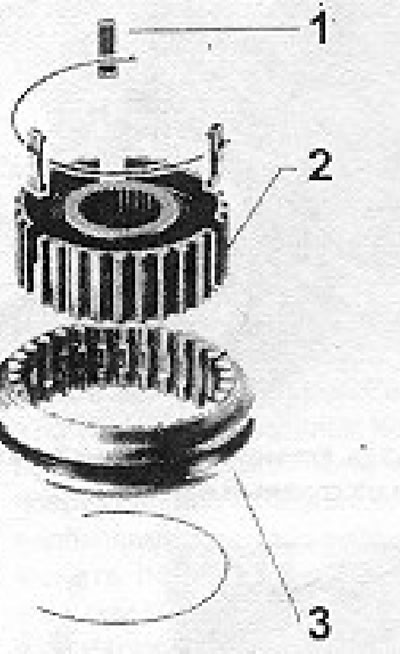

6.21. ábra. 3/4 sebességű szinkronizáló alkatrészei (6. szakasz): 1 - Zárókulcs; 2 - Agy; 3 - Hüvely.
