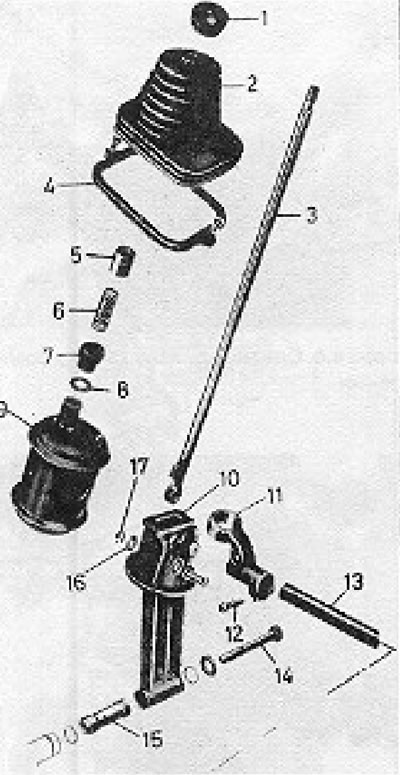

6.2. ábra A sebességváltó kar alkatrészei: 1 - Fogantyú; 2 - A színfalak mögött; 3 - Kar; 4 - Rögzítés; 5 - Hüvely; 6 - Tavasz; 7 - Csapágy; 5 - Alátét; 9 - Csatlakozás (csak a korai modelleken); 10 - Első konzol; 11 - Összekötőrúd; 12 - Átmenő csavar; 13 - Sebességváltó rúd; 14 - Csavar; 15 - Tömítés; 16 - Alátét; 17 - Rugós bilincs.

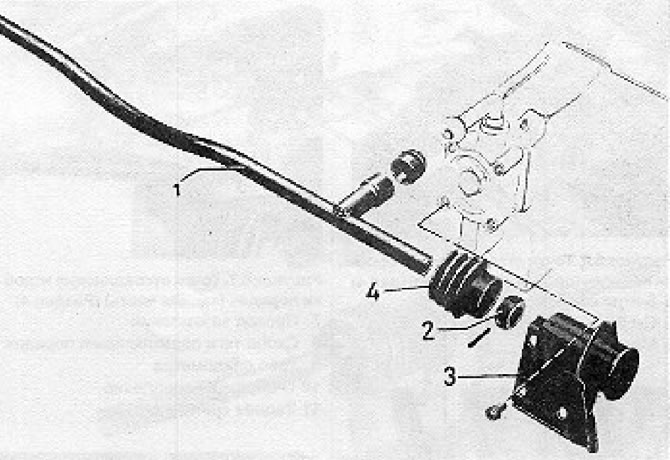

6.3. ábra Sebességváltó rúd: 1 - Tolóerő; 2 - Persely; 3 - Hátsó konzol; 4 - A színfalak mögött.
1. A fülke belsejéből dolgozva lazítsa meg és vegye le a kart a sebességváltó karról.
2. A jármű alatt dolgozva lazítsa meg és távolítsa el az átmenőcsavart a sebességváltó kar rudazatán lévő bilincsből.
3. Nyomja a sebességváltó kar rudat a jármű hátulja felé.
4. Csavarja le az első konzolt a testről, és lefelé vegye le a karkonzol-szerkezetet.
5. A nyomtávrúd eltávolításához csavarja le a hátsó konzolt, és vegye ki a nyomtávrúd foglalatát a sebességváltó gömbfejű tartójából.
6. Most szétszerelheti a rúd- és karszerelvényeket a rögzítőkapcsok és csapok eltávolításával. Cserélje ki a kopott perselyeket, csapágyakat és gumiperselyeket.
7. Az összeszerelést és a telepítést a fent leírt szétszerelési és eltávolítási lépések fordított sorrendben történő végrehajtásával kell elvégezni. Összeszerelés közben vigyen fel többcélú kenőanyagot a súrlódó felületekre.
8. Állítsa be a mechanizmust a leírtak szerint 2. szakasz.
