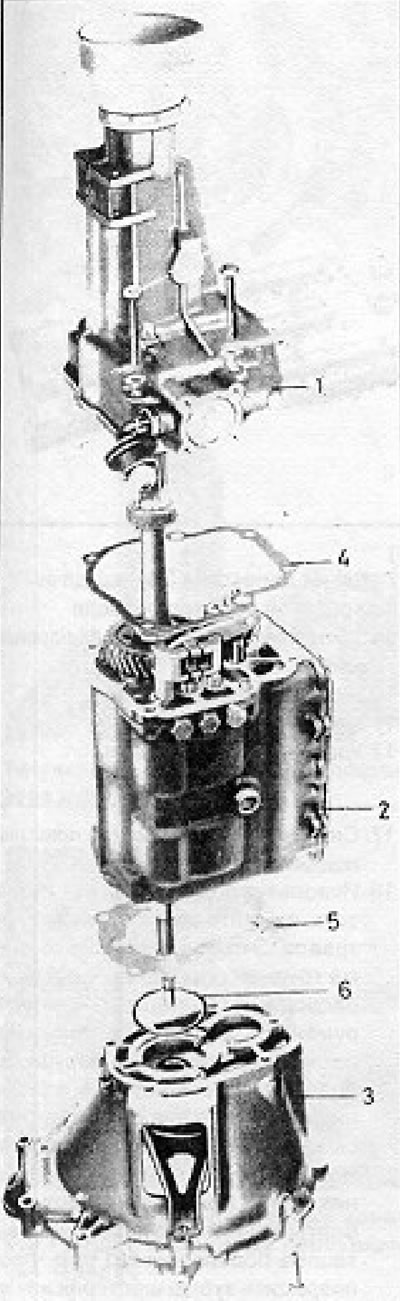

6.8. ábra. Hajtóműház-szakaszok (5. szakasz): 1 - Lopás; 2 - Sebességváltó burkolat; 3 - Kuplungház; 4 - Tömítés; 5 - Tömítés; 6 - Alátét.

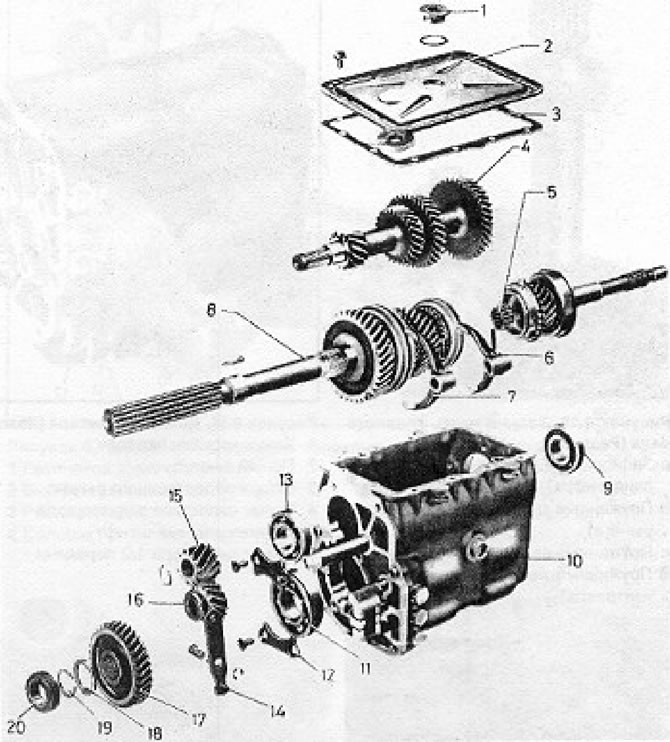

6.9. ábra. A sebességváltó részletes nézete (5. szakasz): 1 - Olajleeresztő csavar; 2 - Préselt acél alsó fedél; 3 - Tömítés; 4 - Előtéttengely; 5 - Bemeneti tengely; 6 - 3/4 sebességváltó villa; 7 - 1/2 sebességváltó villa; 8 - Főtengely; 9 - Előtéttengely csapágya; 10 - A sebességváltó házát áthelyezik; 11 - Főtengelycsapágy; 12 - Csapágyrögzítő lemez; 13 - Előtéttengely csapágya; 14 - Átváltó kar; 15 - Előtéttengelyes hátrameneti fogaskerék; 16 - Alapjárati hátrameneti fokozat; 17 - Főtengely hátrameneti fokozat; 18 - Alátét; 19 - Rugós bilincs; 20 - Sebességmérő meghajtás.
1. A sebességváltó kiszerelése és az olaj leeresztése után tisztítsa meg a külső szennyeződéseket petróleummal és egy erős kefével. vagy víz és mosószer.
2. Helyezze a sebességváltót egy tiszta munkapadra, lazítsa meg és távolítsa el a peremes csavarokat, majd válassza le a hosszabbítót a fő házról.
3. Távolítsa el a tömítést, és dobja ki.
4. Szerelje le a tengelykapcsoló kioldócsapágyát és a kart a leírtak szerint 5. fejezet.
5. Koppintson a bemeneti sasszegekre (elsődleges) tengelyt, hogy elkerülje a tömítőajkak sérülését, majd tekerje fel és vegye le a tengelykapcsoló-burkolatot a sebességváltóról.
6. Őrizze meg a tengelykapcsoló ház és a csapágy között található alátétet.
7. Távolítsa el és dobja ki a régi tömítést.
8. Csavarja le és vegye le az olajteknőt és a tömítést a sebességváltó aljáról.
9. Távolítsa el a rugórögzítő bilincset a főtengely hátsó végéről, és csúsztassa le a sebességmérő meghajtóját a tengelyről. Vegye figyelembe, hogy a hajtás menetes vége a tengely hátsó vége felé néz.
10. Távolítsa el a bilincset (b), és húzza ki a sebességváltó kar csapszegét (lásd a 6.10. ábrát).

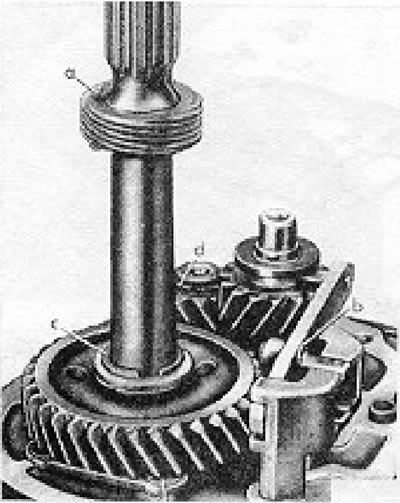

6.10. ábra A főtengely hátulja: a - Rögzítőfül (sebességmérő meghajtás); b - Rugós szorító (sebességváltó kar); c - Rugós szorító (főtengely); d - Rugós szorító (előtéttengelyes hátrameneti fokozat).
11. Szerelje le a hátrameneti fokozat váltókarjait.

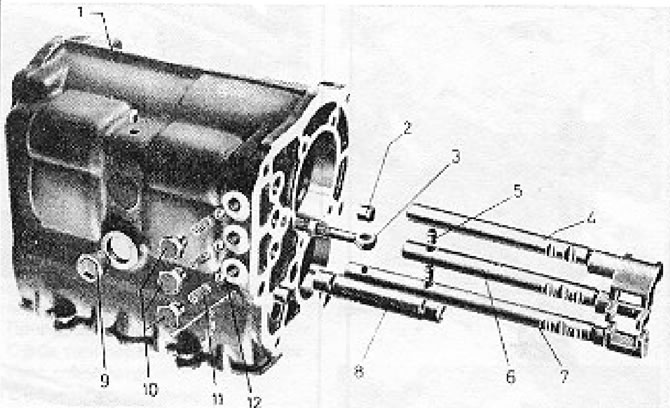

6.11. ábra. A szelektor részletei: 1 - Sebességváltó ház; 2 - Üreges kiemelkedés; 3 - Átadókar-támasz; 4 - Hátrameneti fokozatválasztó kar; 5 - Közbenső csap; 6 - 1/2 sebességváltó kar; 7 - 3/4 sebességváltó kar; 8 - Fordított feszítőgörgő tengely; 9 - Olajszint-/betöltőnyílás-csavar; 10 - Rögzítődugók; 11 - Rögzítőrugók; 12 - Rögzítőgolyók.
12. Távolítsa el a főtengely bilincsét.
13. Távolítsa el a hátrameneti fokozat alátétjét a tengelyről.
14. Szerelje le a hátrameneti fokozatot a főtengelyről.
15. Távolítsa el a bilincset, és válassza le a hátrameneti fokozatot az előtéttengelyről. Vegye figyelembe, hogy a fogaskerék fogain lévő bevágások a tengely végéhez legközelebb helyezkednek el.
16. Távolítsa el a csavarokat. Lehetséges, hogy nagyon szorosak, és speciális szerszámra van szükség az eltávolításukhoz.
17. Távolítsa el a csapágyrögzítő lemezeket.
18. Megfelelő lehúzó segítségével távolítsa el mindkét előtéttengely-csapágyat. Ez egy nagyon nehéz művelet lehet, ha nincs speciális szerszámod (6305), és jobb, ha a műanyag csapágyház feltörése után eltávolítod, ezután három kis csavart behelyezhetsz a kialakított lyukakba, és anyákat csavarhatsz rájuk. Ha ezután rögzíti a csavarokat a lehúzóhoz, kihúzhatja a csapágyat a fogaskerék fogainak vagy a háznak a károsodása nélkül. A belső csapágygyűrűk nagyon szorosan illeszkednek a tengelyre, és hasztalan megpróbálni eltávolítani őket a tengelyről (lásd az 5.18a és b fényképet).

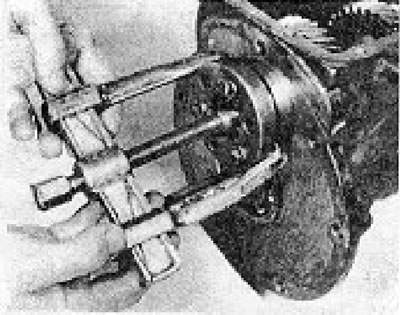

5.18a. kép: Az előtéttengely-csapágy kiszerelése.

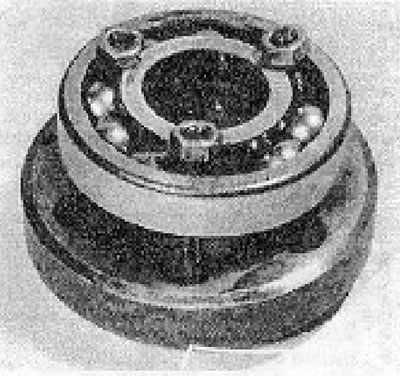

5.18b. kép: A lehúzó csapágyhoz rögzítésének módja.
19. Emelje meg kézzel az ellentengelyt, és húzza ki a bemenőtengelyt a házból.
20. Szerelje le az ellentengelyt, ehhez esetleg kissé meg kell emelni a főtengelyt.
21. Csavarja ki a dugókat két-három fordulattal.
22. Kapcsolja be a harmadik sebességfokozatot a 3/4 sebességes szinkrongyűrű elcsúsztatásával.
23. Távolítsa el a 3/4 sebességes villát a váltókarhoz rögzítő görgős csapszeget.
24. Húzd kifelé a 3/4 sebességes választókart, amíg a villa le nem választható róla.
25. Húzza ki a hátrameneti választókart, amíg ki nem tudja ütni a félsebesség-választó kart rögzítő görgős csapszeget. Távolítsa el a villát.
26. Állítsa az összes választókart üres állásba. A választókarok mozgatásakor ügyeljen arra, hogy ne mozdítsa el túlságosan a dugattyúkat. Ha a dugattyúk elmozdultak, tegye vissza őket a helyükre.
27. Préssel vagy műanyagfejű kalapáccsal üsse le a főtengely hátulját a csapágyról, amíg hátrafelé ki nem húzható és ki nem vehető a csapágy a házból.
28. Döntse meg a főtengelyt, és üregesen húzza ki a ház belsejéből.
29. Törölje át a ház belső felületét a lerakódások és üledék eltávolításához. Tisztítsd meg a mágnest.
30. Távolítsa el az olajtömítést a tengelykapcsoló házából, és helyezzen be egy újat, zsírral bekenve az ajkait (lásd az 5.30-as képet).

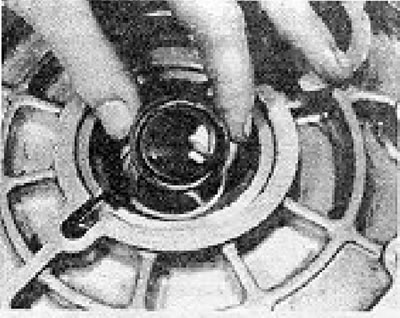

5.30. kép: Ház olajtömítés
31. Ellenőrizze, hogy a légtelenítő csavar tiszta-e.
32. Csavarja ki és távolítsa el a részben kioldott rögzítődugókat, húzza ki a rugókat és a golyókat.
33. Szerelje le az összes választókart és vegye ki a dugattyúkat.
34. Szükség esetén a fordított feszítőtengely eltávolítható a sebességváltó házából úgy, hogy egy csavart csavaroz be a végén lévő menetes furatba, és egy darab csövet nyomóhüvelyként használ, miközben ezt a csavart a nyomó alátéthez húzza.

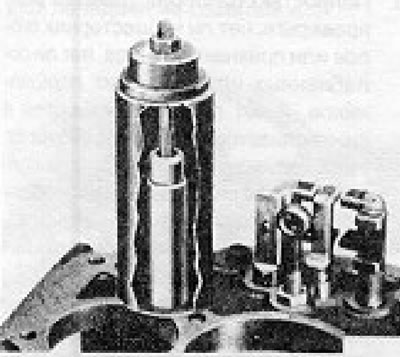

6.12. ábra A fordított alapjárati levegőszűrő eltávolításának módja.
35. Szükség esetén csavarja le és vegye ki a sebességváltó kar tartóját a házból.

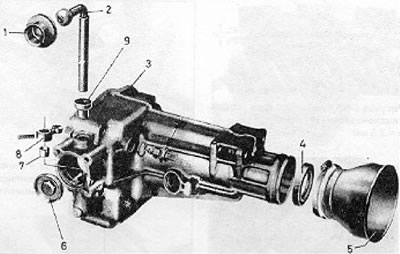

6.13. ábra A sebességváltó házának alkatrészei: 1 - Gumi tartó; 2 - Belső kar; 3 - Bővítés; 4 - Tömítés; 5 - Porszűrő; 6 - Zárósapka; 7 - Belső lengőkar persely; 8 - Váltókar; 9 - Olajtömítő persely szerelvény.
36. Most figyeljen a sebességváltó tágulására. A váltó alkatrészeinek bármilyen kopása a kar vagy a csap eltávolítását és a perselyek cseréjét igényli, amelyeket vagy kicsavarhatnak a helyükről, vagy lefeszíthetnek. Az ujjhoz a végzáró kupak lecsavarásával lehet hozzáférni (lásd az 5.36 a. és b. képet).

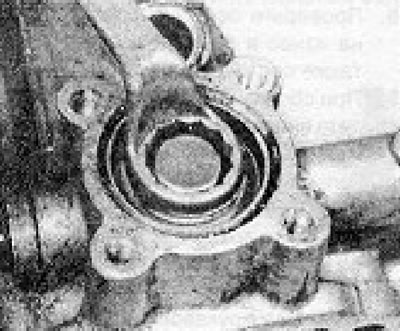

5.36a. kép: A sebességváltó mechanizmus végfedelének lecsavarozása.

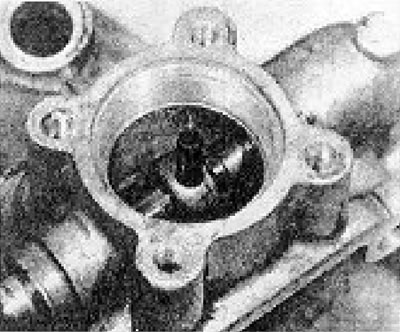

5.36b. kép: A sebességváltó ujj látható.
37. Cserélje ki a hátsó tágulási hézagtömítést, és kenje be zsírral az új tömítés peremét.
38. Távolítsa el a sebességmérő meghajtóját és fogaskerekét a házhosszabbításról (lásd az 5.38-as képet).

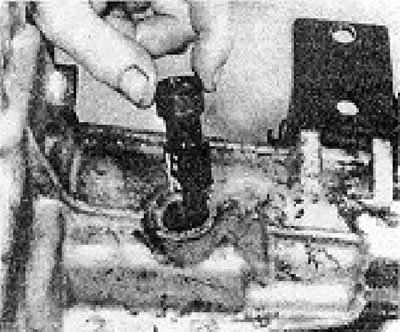

5.38. kép: A sebességmérő meghajtójának eltávolítása.
39. Miután a sebességváltót teljesen szétszerelte, ellenőrizze az összes fogaskereket a következő szakaszokban leírtak szerint. Az előtéttengely nem szétszerelhető, és ha sérült vagy kopott, akkor teljes egészében ki kell cserélni. Cserélje ki az előtéttengely csapágyait. ha eltávolításkor megsérülnek.
